多槽V型导向传动滑轮结构设计

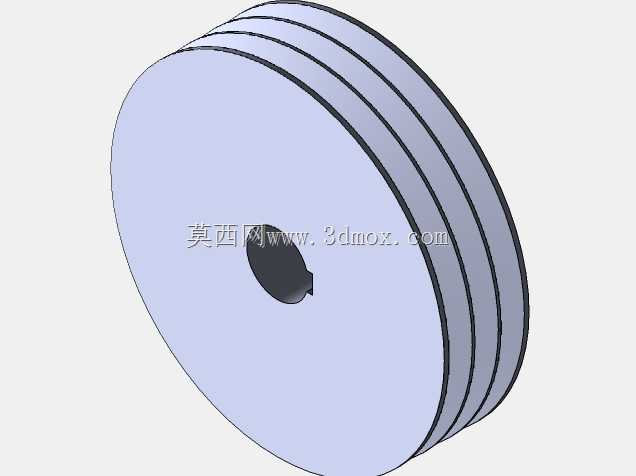

　　这款多槽V型滑轮的设计，最初是面向轻工自动化设备里的柔性传动场景做的适配，日常在纺织机械的纱线导向、小型输送线的皮带张紧、检测设备里的传感线缆牵引工位都能见到这类零件的身影，和单槽滑轮比起来，它能同时容纳多组独立的传动绳、带或者线缆，在有限的安装空间里实现多路传动路径的并行排布，不用在同一根轴上堆叠多个单槽轮，能大幅缩减传动组件的轴向占用尺寸。

　　从实际功能层面看，滑轮的核心作用是改变柔性传动件的运动方向、降低传动过程中的摩擦阻力，同时对传动路径起到约束导向作用，避免柔性件在运行过程中出现跑偏、脱槽的问题。这款滑轮做了三道等距排布的V型槽结构，槽型的角度参考了常规圆截面传动绳、小截面V带的适配角度做了优化，槽壁的粗糙度控制在适合柔性件贴合的区间，既不会因为过于粗糙加剧传动件的磨损，也不会因为过于光滑导致传动过程中出现打滑丢转的情况。中心的安装孔做了键槽结构，能和带平键的传动轴实现周向固定，传递扭矩的时候不会出现滑轮和轴之间的相对转动，安装的时候只需要将孔对准轴端推入，到位后用轴端挡圈做轴向限位即可，拆装维护都比较方便，不需要复杂的专用工装。

　　设计过程中首先考虑的是安装边界的适配问题，整体轮体采用圆盘式结构，没有额外的突出凸缘，径向尺寸控制在常规小型传动工位的允许范围内，不会和周边的机架、其他传动组件发生运动干涉。轮体的厚度根据槽数和槽间距做了匹配，相邻两个V槽之间的隔圈厚度经过强度校核，在承受单侧传动件张紧力的情况下不会出现变形，保证每一条槽内的传动件都能独立运行，不会出现相邻槽内的传动件互相摩擦干扰的情况。中心安装孔的孔径按照常用的微型传动轴直径做了适配，键槽的尺寸符合通用平键的标准规格，不需要额外定制非标的连接件就能完成装配，能降低设备组装时的配件采购成本。

　　选材方面考虑到这类滑轮多数运行在中低速、轻载的传动场景，轮体本身不需要承受过大的冲击载荷，选用常规的工程塑料或者硬质铝合金都能满足使用要求，如果是用在有一定腐蚀的工况环境，也可以替换成不锈钢材质加工，三维模型里的所有尺寸都做了参数化关联，设计人员如果需要调整槽数、槽深、孔径或者轮径，只需要修改对应的参数就能快速生成新的结构，不用从头开始绘制草图，能节省同系列不同规格滑轮的设计时间。

　　实际装配的时候需要注意，滑轮安装到位后要保证轮体的端面和传动轴的轴线保持垂直，不然运行过程中传动件会持续和槽的一侧侧壁摩擦，既会加剧传动件和滑轮槽的磨损，也会增大传动过程中的阻力，导致传动效率下降。另外多槽结构在穿设传动件的时候，要保证每一路传动件的张紧力调整到相近的区间，避免某一侧张紧力过大导致轮体受到偏载，长时间运行后出现轴变形或者轮体开裂的问题。和传统的铸造滑轮比起来，这种结构的滑轮重量更轻，转动惯量小，在频繁启停的传动工位上能降低驱动端的负载冲击，运行过程中的噪音也更小，适合用在对运行噪音有要求的办公自动化、检测类设备当中。

　　在做结构细节处理的时候，轮体的所有棱边都做了小倒角处理，没有尖锐的毛刺，一方面是装配的时候不会划伤操作人员的手，另一方面也不会在穿设传动件的时候刮伤传动件的表面，延长柔性传动件的使用寿命。V槽的槽底做了小圆弧过渡，避免应力集中在槽底位置，当传动件张紧的时候，槽底不会因为应力集中出现裂纹。轮体的两个端面都做了平面度要求，保证和轴肩、挡圈贴合的时候没有间隙，运行过程中不会出现轴向窜动。
