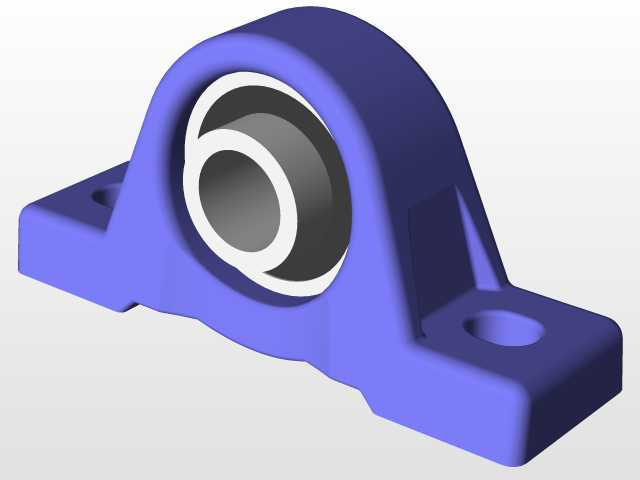

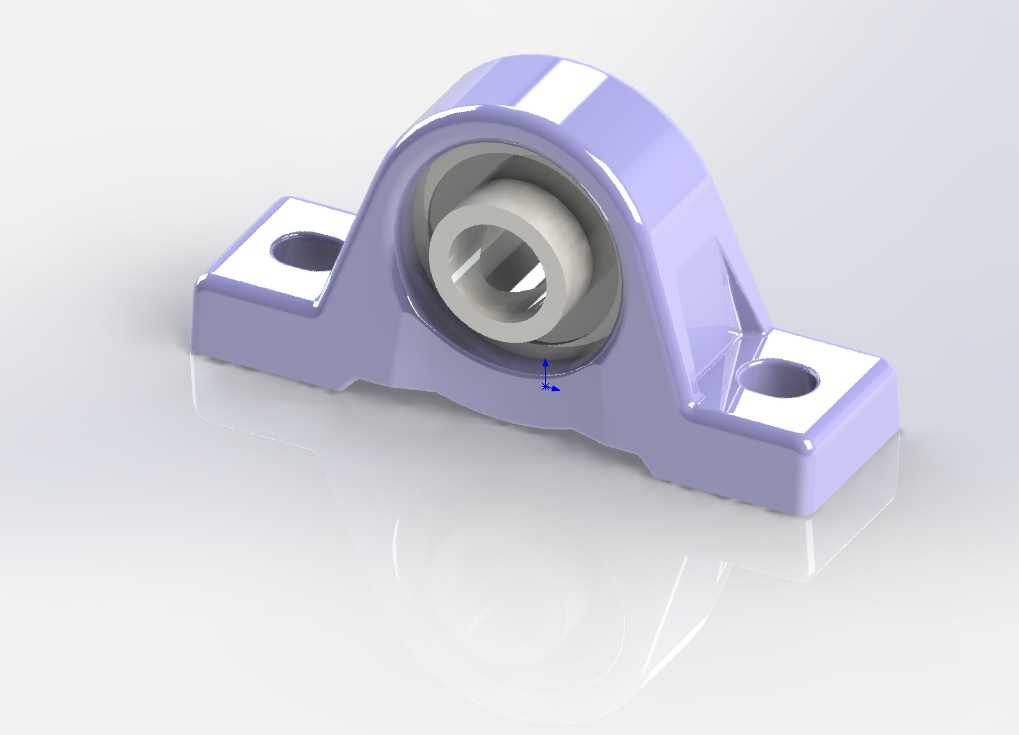

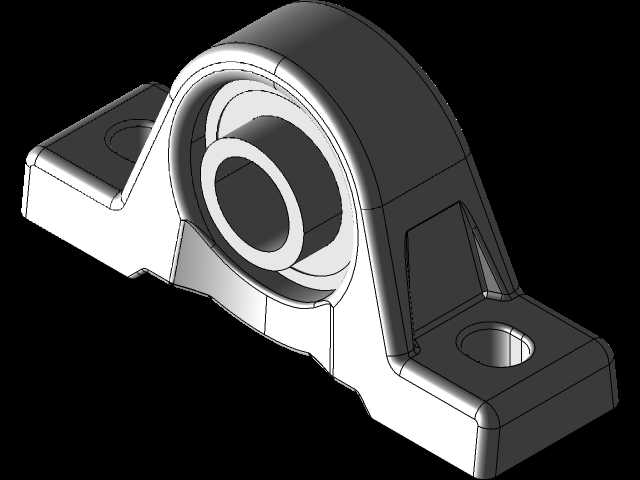

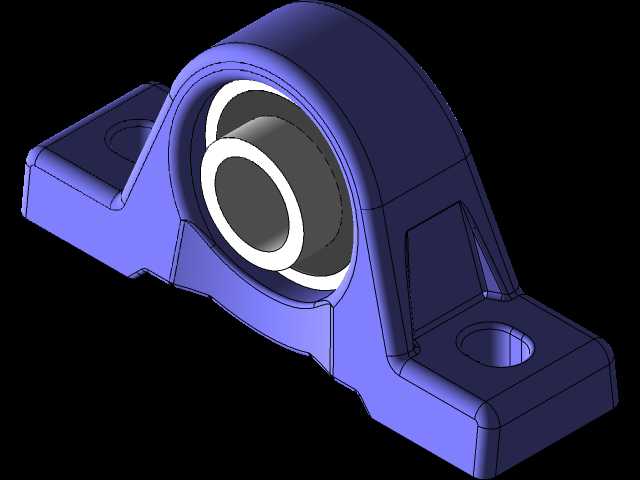

带座外球面UCP204立式轴承支撑单元

　　在轻工输送、小型自动化传动、食品包装生产线这类对传动支撑件安装便捷性有要求的场景里，UCP204这类带立式座的外球面轴承单元是出镜率极高的基础支撑部件。不同于需要自行配对轴承座、加工轴承位、加装密封端盖的分体式支撑结构，这类一体式单元把外球面球轴承和铸造立式轴承座预先装配校准完成，现场安装时只需要通过底座两个安装孔完成固定，穿入传动轴即可完成支撑端的搭建，能大幅缩短现场装配的调校周期，也降低了一线装配人员的技能门槛，哪怕是没有精密轴承装配经验的运维人员，也能快速完成完成支撑位的更换或新装。

　　从功能特性上看，这个单元的核心是内嵌的UC204外球面球轴承，内孔直径20mm，适配常用的20mm直径光轴，轴承外圈的球面结构和轴承座内的凹球面配合，自带一定的调心能力，当传动轴出现小角度的安装偏斜、或者设备运行中机架产生轻微形变时，轴承可以通过球面配合自动补偿偏角，避免轴承因为别劲出现早期磨损，这点在长距离多支撑的输送线场景里格外实用——长轴加工本身存在直线度公差，多支撑位安装也很难做到绝对同轴，自带调心性能的支撑单元可以有效抵消这类安装和加工带来的同轴度误差，延长整套传动系统的使用寿命。轴承本身自带双侧接触式密封，能阻挡生产环境里的粉尘、飞溅的切削液或者输送物料的碎屑进入轴承滚道，不需要额外加装密封结构，在木工加工、粉体输送这类多尘工况下也能稳定运行。

　　设计层面，这个立式轴承座采用灰铸铁铸造而成，底座为对称的菱形安装结构，两个安装孔中心距的尺寸是严格按照行业通用标准设计的，和同型号的其他品牌UCP204单元完全互换，设备运维更换时不需要重新加工机架上的安装孔位，直接替换即可。轴承座的中心高是固定的标准值，选型时只要确认轴径、安装孔中心距、中心高三个核心参数，就能匹配原有安装位，不需要做额外的结构修改。轴承和座体的配合采用过盈加顶丝锁紧的结构，轴承内圈上有两个紧定螺钉，安装时把轴穿入内孔后，拧紧两个顶丝就能把轴承和轴牢牢锁死，不需要额外加工轴肩、加装锁紧螺母，轴的加工只需要保证外径公差在合理范围即可，不需要额外加工定位结构，进一步降低了配套轴件的加工成本。

　　从安装边界来看，这个单元的整体外形轮廓紧凑，底座两个安装孔为通孔，适配M10的螺栓进行固定，安装时需要在机架上预留出对应螺栓过孔的位置，同时要注意轴承座两侧的旋转空间——因为轴承自带调心功能，座体上方的轴承室周围需要留出少量余量，避免轴偏斜时轴承外圈和周边结构产生干涉。轴的插入深度要匹配轴承内圈的宽度，保证顶丝能完全顶在轴的表面，不要出现顶丝悬空或者轴穿入过深顶到轴承另一侧密封的情况。日常运维时，只需要通过轴承座上预留的注油嘴定期补充润滑脂即可，不需要拆解整个单元，维护操作十分简便。

　　这类支撑单元常被用在带式输送机的从动辊、主动辊两端支撑，小型风机的转轴支撑，自动化设备的传动轴支撑，包装机械的送料辊支撑等位置，相比分体式的轴承加轴承座结构，它的集成度更高，装配误差容忍度更强，采购时不需要分别核算轴承和座体的型号，直接报单元型号就能拿到整套匹配好的部件，不管是新设备设计选型还是老设备备件更换，都是性价比很高的支撑方案。在做三维布局设计时，直接调用这个现成的模型，可以准确还原安装孔位、中心高、整体轮廓尺寸，避免设计阶段出现安装位干涉、孔位对不上的问题，能有效减少后续生产装配阶段的出错概率，提升设计效率。
