方形带座外球面UCF208轴承结构设计

　　在轻工输送、食品加工、小型农机以及纺织设备的传动布局中，带座外球面轴承的选型直接决定了辊筒、转轴类部件的运行稳定性，UCF208这类方形法兰式带座轴承，是中等载荷传动点位最常用的支撑部件之一。不同于立式座轴承需要依托安装面的侧边定位，方形四孔安装的结构可以直接贴合在设备的立面安装板、机架方管端面或者型材拼接的垂直安装面上，四个安装孔呈对称矩形分布，安装时不需要额外加工定位止口，只要按照孔位打好对应安装孔，穿入螺栓锁紧即可完成固定，对于现场改造、快速装配的生产线来说，这种安装形式能大幅降低装配调校的工作量。

　　从结构功能来看，这款带座轴承将外球面球轴承的调心特性与方形铸造座的刚性支撑结合为一体，轴承内孔为标准圆柱孔，可直接适配直径40mm的光轴，轴端通过顶丝或者偏心套锁紧，不需要额外加工轴肩、挡圈槽就能实现轴向定位，对于长辊筒、通轴类的传动件来说，这种锁紧方式可以在轴的任意位置固定支撑点，适配不同长度的辊轴安装需求。外球面轴承的外圈与轴承座内孔为球面配合，当安装面存在轻微的平面度误差、或者轴在运行中出现小幅挠曲变形时，轴承可以自动调整角度，补偿安装误差与轴的变形量，避免轴承出现憋劲、早期磨损的问题，这一点在长距离输送线的辊筒支撑中优势尤为明显——输送线机架在焊接加工后难免存在一定的形位公差，普通深沟球轴承如果座体与轴的同轴度偏差超过允许范围，运行很短时间就会出现发热、异响甚至保持架损坏的问题，而带座外球面轴承的调心角度通常可以达到2-3度，足以覆盖常规加工装配带来的误差范围。

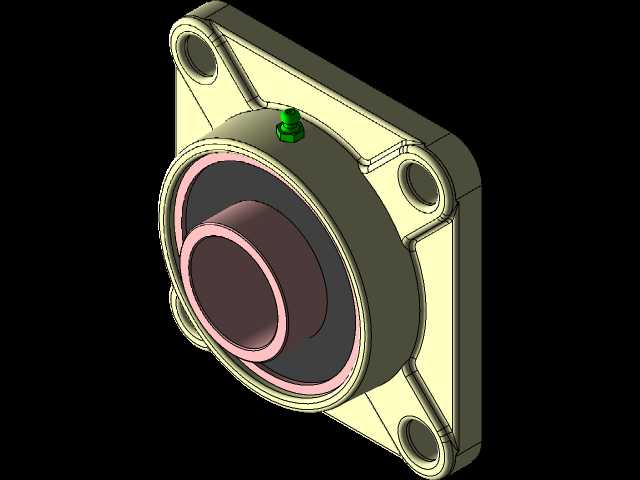

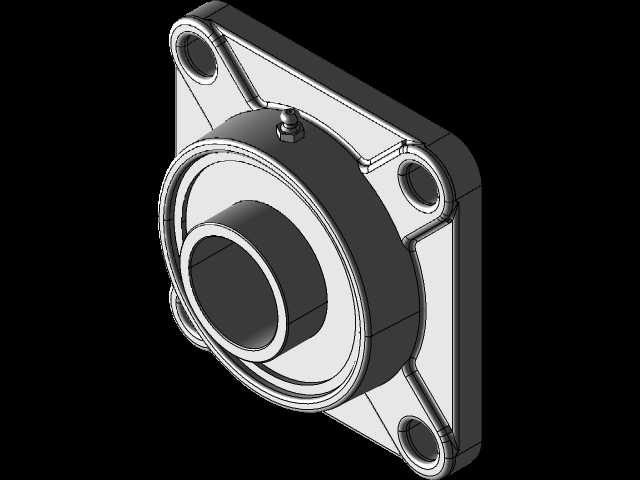

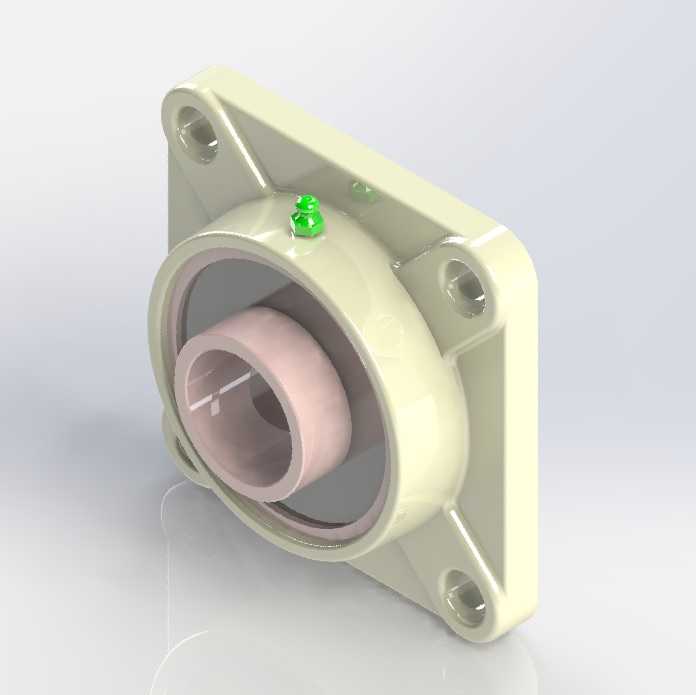

　　设计这款三维模型时，首先要明确轴承座的安装边界尺寸：方形座的四个安装孔中心距为130mm，安装孔直径为16mm，适配M14的安装螺栓，座体总厚度为50mm左右，轴承内孔轴线到安装面的距离为33mm，这些尺寸是设备布局时必须预留的安装空间参数，建模时需要严格按照实际安装尺寸绘制，避免选型时出现空间干涉。轴承部分的结构要还原外球面轴承的密封结构——这类应用在工业现场的轴承通常自带双层密封，外侧为钢制防尘盖加橡胶密封圈的组合结构，既能阻挡粉尘、碎屑进入轴承内部，也能防止轴承内部的润滑脂溢出，在多粉尘的粮食加工、建材输送场景中，这种密封结构可以大幅延长轴承的维护周期，不需要频繁加注润滑脂。

　　从实际使用场景来看，UCF208轴承的额定动载荷在30kN左右，额定静载荷在19kN左右，适配的轴转速通常在每分钟几百转到一千多转的区间，完全满足带式输送机辊筒、小型皮带线主动从动辊、农机传动转轴、纺织设备导辊这类中等转速、中等载荷的传动点位需求。建模过程中，座体的铸造圆角、安装孔的沉头结构、轴承外圈与座体的配合间隙都需要按照实际加工工艺还原，比如座体的安装面需要预留0.2mm的加工余量特征，四个安装孔的沉头深度要适配M14螺栓的头部尺寸，避免螺栓锁紧后头部突出座体表面影响安装贴合度。另外，轴承顶部的注油嘴结构也需要准确建模，实际使用中可以通过注油嘴定期补充润滑脂，不需要拆卸轴承就能完成维护，这也是带座轴承在工业现场被广泛应用的原因之一——维护操作简单，不需要专业的轴承安装工具，普通设备维护人员就能完成注脂、更换的操作。

　　在设备布局设计时，选用这类方形带座轴承需要注意几个边界条件：首先是安装面的刚性，因为四个螺栓是直接锁紧在安装板上，如果安装板厚度过薄，螺栓锁紧后会导致安装板变形，进而影响轴承的同轴度，通常建议安装板厚度不低于8mm，对于载荷较大的点位可以加厚到10-12mm；其次是轴的插入深度，轴承内圈的宽度为49mm左右，轴插入轴承内孔的深度要超过内圈宽度的三分之二，保证顶丝锁紧时轴与内圈的接触面积足够，避免运行中出现轴与内圈打滑、跑内圈的问题；另外，两个支撑点的跨距不要过大，当轴的跨距超过1.5米时，需要在中间增加支撑点位，避免轴的挠曲变形超过轴承的调心补偿范围，导致轴承承受额外的弯矩载荷，缩短使用寿命。

　　不同于精密机床使用的高精度轴承座，这类通用工业带座轴承的设计更侧重实用性与装配便捷性，建模时不需要追求过高的形位公差精度特征，重点还原安装尺寸、配合关系、外部轮廓即可，满足设备布局时的干涉检查、安装孔位匹配、BOM清单统计的需求。很多新手工程师在选型时容易混淆UCF、UCP、UCFL等不同系列带座轴承的安装形式，UCF系列的方形座适合垂直立面安装，UCP立式座适合水平安装面固定，UCFL菱形座适合安装空间受限的窄小机架，在实际设计中需要根据机架的结构形式、安装空间大小选择对应系列的轴承座，避免出现安装空间不足、固定强度不够的问题。这款UCF208的三维模型完整还原了座体与轴承的装配关系，各个安装尺寸与实物一致，在做输送设备、小型传动机构设计时，可以直接调入装配体中使用，不需要重新测绘建模，能有效缩短设计周期，同时避免自行建模出现的尺寸偏差导致的加工装配问题。
