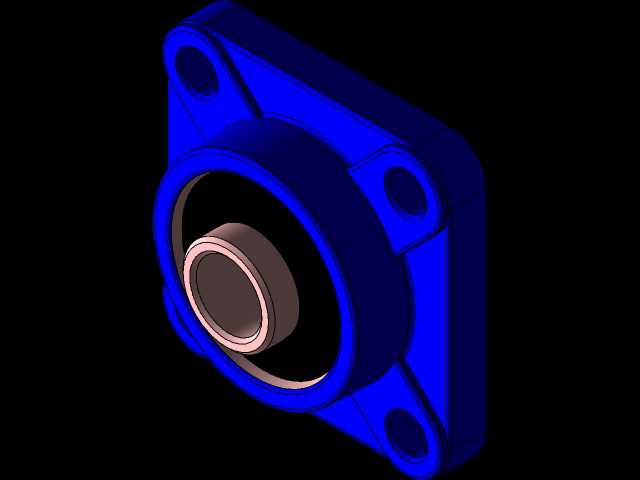

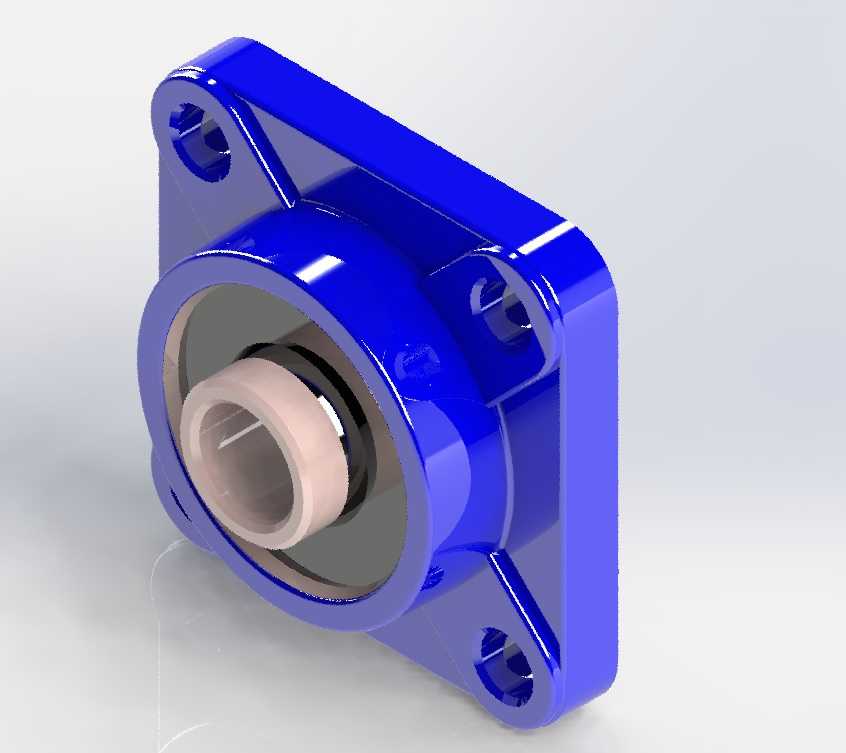

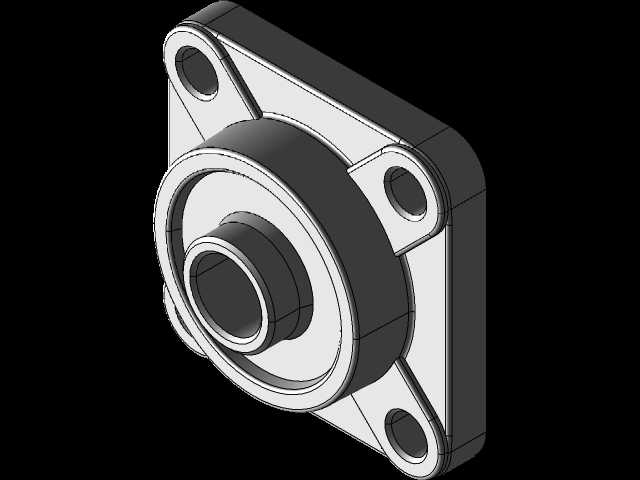

方形法兰带座外球面UCF204轴承结构

　　在轻工输送线、食品包装设备、小型农机的轴系布局里，这类带方形法兰座的外球面轴承是出镜率极高的支承部件，很多刚入行的结构设计人员选型时容易只看轴径参数，忽略安装面的适配性，最后现场装调时才发现安装孔位对不上、座体和周边结构干涉，反而耽误项目进度。先从实际安装场景说，这款UCF204对应的适配轴径是20mm，方形法兰的四个安装孔呈对称分布，安装时不需要额外做复杂的支座焊接加工，直接把法兰座贴在设备的墙板、机架立面上，穿入螺栓紧固即可完成支承点的固定，相比立式剖分轴承座，它的安装效率要高很多，尤其适合设备侧壁、框架立面这类没有水平支承面的安装位置。

　　从功能特性来看，外球面轴承的内圈是带顶丝结构的，装配时把轴穿入内圈孔，拧紧内圈上的两个顶丝就能实现轴和内圈的周向固定，不需要额外加工轴肩、做锁紧螺母的配合位，对轴的加工精度要求比普通深沟球轴承低不少，很多现场改造、小设备自制的场景里，甚至普通冷拉圆钢车削到对应尺寸就能直接用，大幅降低了轴类零件的加工成本。另外轴承外圈和座体的配合是带自调心功能的，当轴出现轻微的挠曲变形、或者安装面存在小角度的平面度误差时，轴承外圈可以在座孔内做小角度偏转，不会出现卡滞、额外附加载荷的情况，这点在长轴输送、多支承点的传动布局里优势非常明显，能有效补偿安装误差和轴的受力变形，延长轴承的实际使用寿命。

　　设计建模的时候要注意几个容易出错的边界细节，首先是法兰座的四个安装孔中心距，这个尺寸直接决定了现场能不能直接替换原有配件，建模时不能只做外观示意，要严格按照实际安装尺寸做孔位定位，同时要留出螺栓头的沉台空间，避免螺栓紧固时头部突出座体表面，和周边的传动件、护罩产生干涉。然后是轴承内圈的伸出长度，带座外球面轴承的内圈是要突出座体端面一段距离的，这段长度是用来安装密封件、预留顶丝操作空间的，建模时如果把内圈做的和座体端面齐平，实际装配时顶丝根本没法拧，密封件也没有安装位置，做出来的模型就完全失去了工程参考价值。还有座体的铸造圆角，这类轴承座都是铸铁铸造成型后再加工安装面和轴承孔的，所有的棱边位置都要做合理的铸造圆角，不能做尖锐直角，一方面是符合铸造工艺的脱模要求，另一方面也能避免应力集中，提升座体的抗冲击载荷能力。

　　实际选型应用的时候，还要结合使用场景考虑载荷特性，这类带座轴承主要承受径向载荷，也能承受一定程度的轴向窜动，但不适合用在重载冲击、轴向载荷很大的工况里，比如重型破碎机、大吨位冲压设备的主轴支承就不能选这类产品，它更适合中小型传动系统的轻中载支承场景，比如皮带输送机的托辊支承、包装线的辊道轴支承、小型风机的叶轮轴支承这类工况。另外密封结构也是设计时要还原的细节，这款轴承自带双层接触式密封，能阻挡大部分粉尘、飞溅的水渍进入轴承内部，在多粉尘、有少量喷淋的生产车间里不用额外加装密封护罩，就能满足基础的防护要求，减少日常维护的工作量。

　　建模过程中对装配关系的还原也很重要，轴承的滚动体、保持架、内外圈、密封件、顶丝、法兰座这些零件要按照实际装配约束做配合，内圈可以相对外圈做旋转动作，顶丝要和内圈的螺纹孔完全配合，不能出现螺纹错位、顶丝突出内圈内壁过多的问题，法兰座的轴承孔和外圈的配合是过渡配合，建模时要留合理的配合间隙，不能出现过盈穿模或者间隙过大松垮的情况。很多新手做这类模型的时候容易把法兰座的底面做成完全平面，实际上成品的安装面是经过铣削加工的，其余非加工面是铸造毛坯面，做渲染或者工程图输出的时候可以通过纹理区分加工面和非加工面，让模型更贴近真实零件的状态，给后续做设备装配仿真、工程图输出提供准确的参考。
