铸铁材质L型带孔支撑支架结构设计

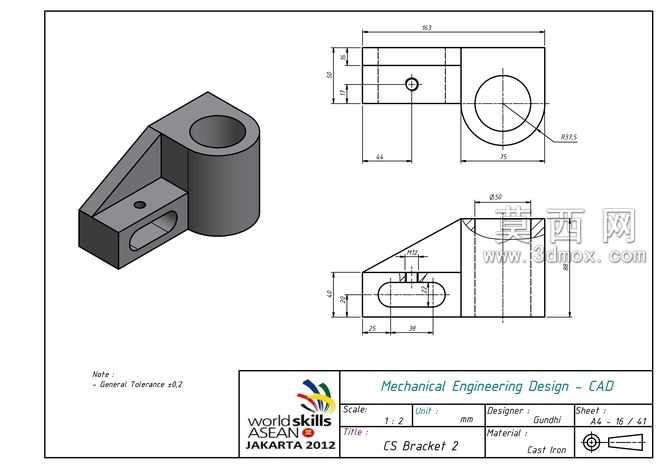

该支架采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循工程图纸的尺寸公差要求，以通用公差±0.2为精度基准，逐一校准各特征的定位尺寸与形位公差。模型整体为L型组合结构，左侧为带斜向加强筋的块状基座，基座上开设横向长圆孔与小型定位圆孔，用于安装时的位置微调与紧固定位；右侧为竖直圆柱筒结构，筒内开设同轴通孔，用于配套轴类零件的穿装配合，斜向加强筋连接基座与圆柱筒侧壁，有效提升整体结构的抗弯折、抗形变能力，避免承重工况下出现结构断裂或变形。建模时优先采用草图驱动特征的方式构建基础实体，先绘制主视方向的轮廓草图，通过拉伸命令生成主体毛坯，再依次对安装孔、圆柱筒内腔、加强筋斜面等特征进行切除或添加操作，所有孔类特征均添加倒角工艺结构，避免安装时出现锐边划伤，同时提升零件的装配便利性。材质设定为铸铁材质，渲染时还原铸铁表面的哑光磨砂质感，对安装配合面做轻微的高光处理以区分加工面与非加工面，整体渲染效果贴合实际工业铸件的视觉表现。设计过程中充分考虑零件的加工工艺性，所有外轮廓转角处均设置合理的铸造圆角，避免应力集中，长圆孔的两端圆弧半径与铣刀加工参数匹配，降低实际生产的加工难度，圆柱筒的壁厚均匀一致，符合铸铁件的铸造工艺要求，避免出现壁厚不均导致的缩孔、缩松等铸造缺陷。整体结构兼顾承重性能与安装灵活性，可适配多种工装设备的支撑定位需求，建模完成后通过干涉检查验证各特征之间无尺寸冲突，装配间隙符合设计要求，可直接用于后续的工程图导出、数控加工编程或者3D打印样件制作。
