弯角式GSM通讯接收天线结构设计

　　在商用收银终端、固定式电信接入设备的内部结构布局中，射频信号接收部件的选型与安装往往直接决定设备的通讯稳定性，这款弯角结构的GSM天线，正是针对紧凑设备内部空间受限的场景设计的信号接收组件。从实际装机的适配场景来看，这类天线主要适配需要接入GSM移动通讯网络的固定终端，比如商超场景下的联网收银机、工业现场的无线数据采集终端、分布式布设的电信信号中转节点设备，这类设备的外壳安装面往往距离内部主板的射频接口间距有限，且设备内部堆叠了电源模块、主控板、打印组件等多个结构单元，没有足够的垂直空间容纳直式长天线的安装行程，弯角式的接头设计刚好可以规避内部结构的干涉问题。

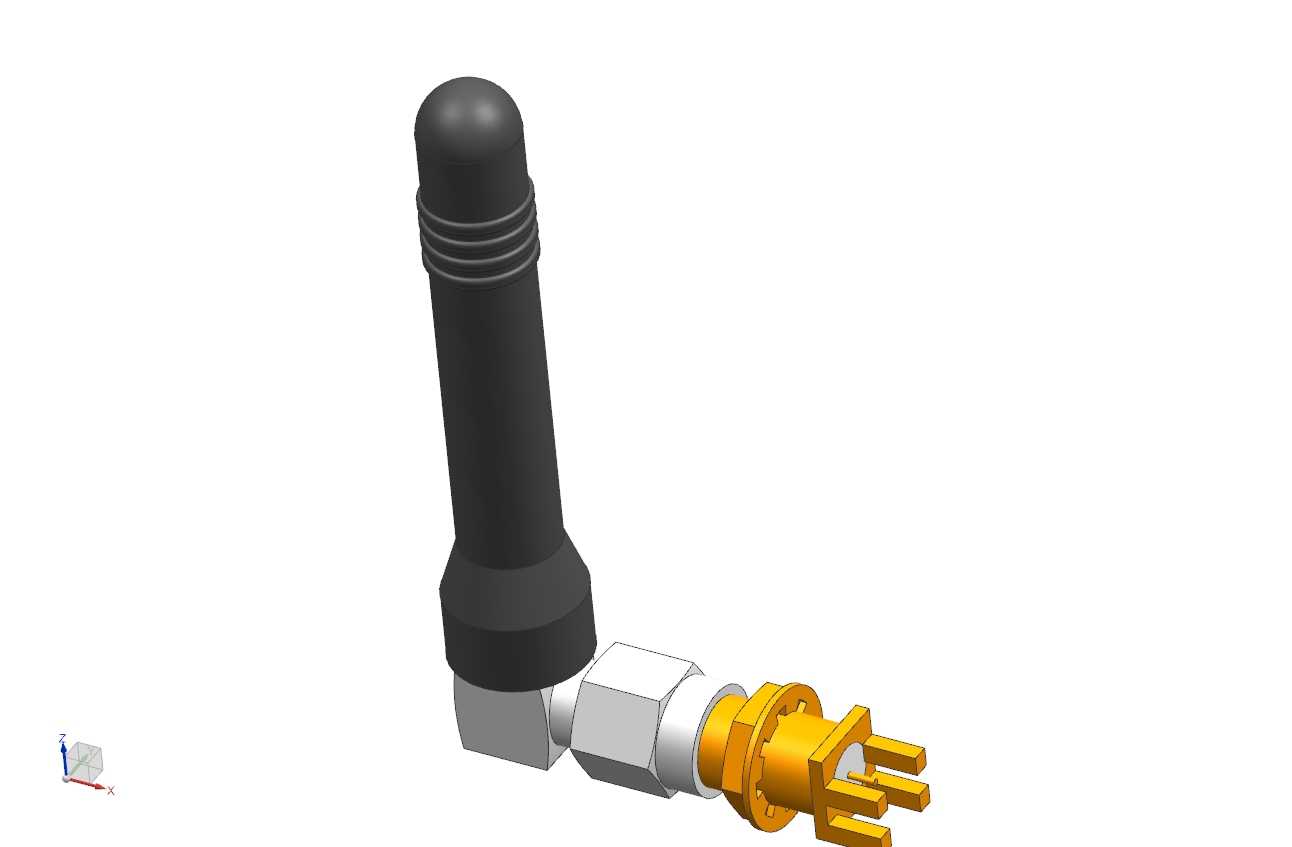

　　从功能特性上看，这款天线的工作频段覆盖GSM制式的常用通讯频段，能够稳定接收蜂窝网络的射频信号，保障设备的无线数据传输链路稳定，天线外部的护套采用硬质绝缘橡塑材质，既可以保护内部的辐射振子不受外力磕碰损坏，也能起到绝缘防护作用，避免天线金属部分与设备内部其他导电部件接触造成信号短路。天线顶端的圆弧过渡设计，一方面可以降低安装过程中尖锐边角对装配人员的划伤风险，另一方面也能减少天线端部的信号反射，优化全向接收的信号均匀度。接头部分采用标准的射频同轴连接结构，金属外壳做了镀镍防锈处理，中间的绝缘介质层可以保障内外导体的同轴度，末端的焊接插脚直接与设备主板的射频电路焊盘匹配，不需要额外的转接线缆，能够减少信号传输路径上的损耗。

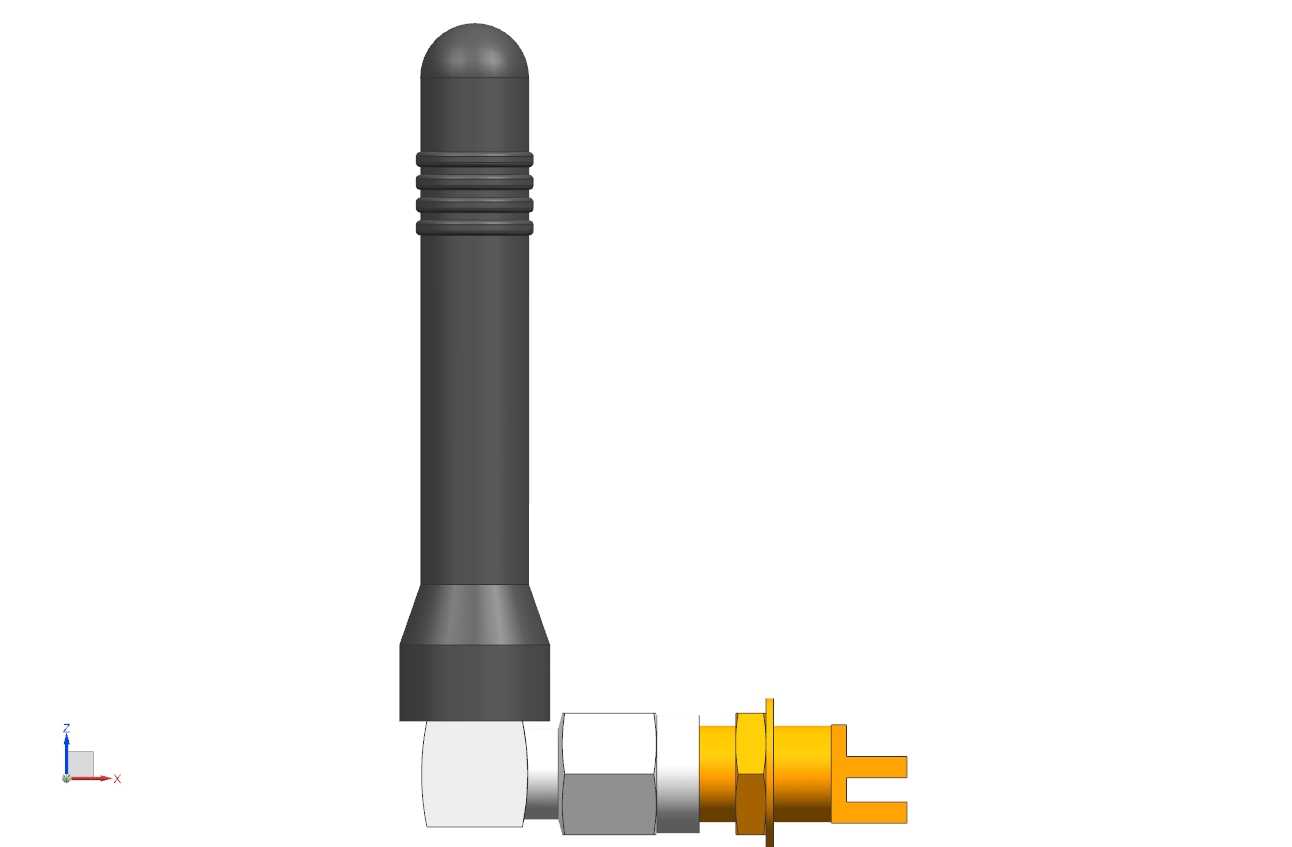

　　在设计思路上，这款天线的结构完全围绕紧凑装机的需求展开，首先是接头的90度弯角设计，将天线的延伸方向从垂直于安装面调整为平行于设备外壳方向，能够将天线整体藏在设备外壳与内部结构的间隙中，不需要在外壳上开设突出的天线过孔，既可以提升设备外观的整体性，也能降低外壳的开模成本。天线杆身的多道环形凹槽设计，并非单纯的外观装饰，而是可以增加杆身的结构强度，在天线受到侧向外力触碰时，凹槽结构可以分散应力，避免杆身与接头连接处出现断裂。接头处的六角螺母结构，是专门为面板安装设计的，装配时可以用标准开口扳手卡住六角面拧紧固定螺母，不需要额外的定制工装，能够提升产线的装配效率。

　　从安装边界与尺寸适配的角度来看，这款天线的接头安装孔径适配行业通用的射频面板安装孔位，螺母拧紧后的固定厚度可以适配1到2毫米厚度的设备外壳板材，不管是常见的ABS塑料外壳还是薄金属外壳都能可靠固定。天线杆身的整体长度控制在常规GSM天线的有效辐射长度范围内，既保证了信号接收的增益满足通讯要求，也不会因为杆身过长导致设备包装、运输过程中出现磕碰折断的问题。焊接插脚的间距与主板射频接口的焊盘间距完全匹配，插脚的长度刚好可以穿过主板焊盘后露出1毫米左右的焊接长度，既可以保障焊接的可靠性，也不会因为插脚过长导致焊锡溢出与周边电路短路。在实际选型测试中，这类弯角天线相比直式天线，在紧凑设备内部的信号接收稳定性表现更优，因为弯角结构可以让天线振子避开设备内部金属屏蔽罩的遮挡，减少信号遮挡带来的衰减，同时安装后不会突出设备外壳太多，能够适配嵌入式安装的设备场景，比如嵌入柜台安装的收银终端，不会因为天线突出影响设备的嵌入安装精度。
