轻触式电子开关TS-062三维结构设计

　　在消费电子、小型工控终端、便携检测设备的板级电路设计里，这类直插式轻触开关是人机交互回路里最基础也最常用的输入元件，日常接触的手持测温仪按键、小型工控面板的功能触发键、消费类数码产品的复位键、儿童电子玩具的操作键，大多会选用同规格的轻触开关作为触发元件，它承担着用户操作指令向电信号转换的核心作用，不需要复杂的驱动电路，仅靠触点的通断就能完成信号触发，是低压直流控制回路里性价比极高的输入部件。

　　从实际选型适配的角度看，这款开关的额定参数适配12V以内、0.05A以下的直流信号回路，完全匹配绝大多数单片机IO口的触发电流要求，不会出现触点过载烧蚀或者触发电流不足导致的信号误判问题。终端采用TH直插封装形式，也就是行业内常说的插件式封装，引脚间距和伸出长度完全适配常规1.6mm厚度的FR-4玻纤PCB板，过波峰焊的时候不需要额外做治具遮挡，引脚吃锡长度控制在1.2-1.5mm区间就能满足焊接强度要求，不会出现虚焊、连锡的批量生产问题。触点配置为SPST单刀单掷常开结构，常态下触点处于断开状态，只有当按键受到垂直方向的额定按压力时，内部弹片形变才会让触点闭合导通，松开后弹片自动复位断开回路，触发行程短，反馈手感清晰，用户操作的时候能明确感知到触发完成的节点，不会出现重复触发或者触发无响应的情况。

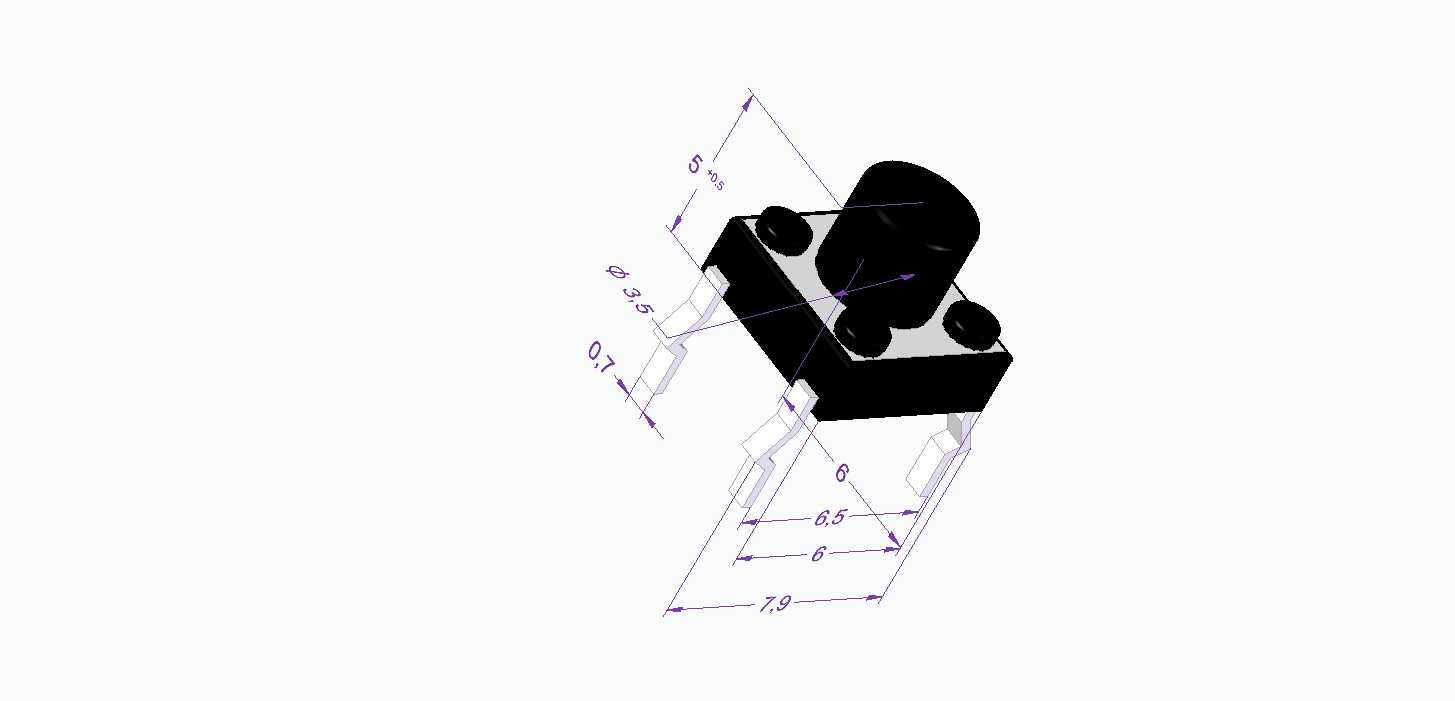

　　做三维结构设计的时候，首先要卡准安装边界尺寸，这款开关本体的长宽尺寸为6mm×6mm，总高度包含按键帽部分为5mm，这个尺寸决定了PCB布局时周边元件的避让范围，开关本体周边至少要留出0.8mm的安全间隙，避免和周边的电容、电阻等贴片元件产生结构干涉。引脚的定位尺寸是整个建模的核心基准，两个固定引脚的中心间距为6.5mm，信号引脚的伸出长度为7.9mm，引脚直径0.7mm，建模的时候要严格按照这个尺寸做引脚的折弯角度处理，因为实际生产中引脚的折弯公差直接影响插件工序的通过率，如果折弯角度偏差超过2度，就会出现插件时引脚无法对准PCB过孔的问题，直接影响生产效率。按键帽的直径为3.5mm，这个尺寸要和设备外壳的按键开孔做适配，外壳开孔直径通常设计为4mm，按键帽伸出外壳的高度控制在1.5-2mm，既保证用户按压的时候有足够的接触面积，又不会因为伸出过长导致误触。

　　建模过程中还要考虑同系列产品的通用性，这款开关的基础结构可以快速衍生出TS-061、TS-06E、TS-064等不同引脚长度、不同按键高度的变体型号，只需要调整引脚伸出长度、按键帽高度这两个参数，本体内部的触点结构、弹片尺寸、固定脚位置都可以保持通用，这样在做系列产品选型的时候，不需要重新调整PCB封装尺寸，只需要根据外壳的堆叠高度选择对应高度的开关型号即可，大幅减少结构设计的重复工作量。

　　从结构可靠性的角度设计时，要注意开关本体的黑色塑壳部分是耐高温的PBT材质，建模的时候不需要额外做壁厚加强，因为原厂的塑壳壁厚已经满足波峰焊260℃高温下不变形的要求，四个角的固定柱是和塑壳一体注塑成型的，插件后过波峰焊时，固定柱会和PCB上对应的定位孔配合，起到辅助固定的作用，避免焊接过程中开关本体偏移。内部的金属弹片采用高弹性不锈钢材质，建模时不需要把弹片的微观结构做出来，只需要保留外部的装配尺寸即可，因为结构设计阶段只需要确认安装边界，不需要对开关内部的弹片寿命做仿真验证，这类开关的机械寿命通常能达到10万次以上，完全满足常规消费电子和小型工控设备的使用寿命要求。

　　在做整机结构堆叠的时候，还要考虑按键的按压行程，这款开关的触发行程为0.25mm，全行程为0.5mm，所以外壳按键和开关帽之间要预留0.1mm的间隙，避免外壳装配公差导致按键被压住，出现常通的故障；同时按键的按压柱要和开关帽保持同轴，偏心量不能超过0.5mm，否则会出现按压卡涩、触发手感变差的问题。如果是做防水类设备的结构设计，还可以在开关帽上方增加硅胶按键帽，把开关和外部环境隔离开，这时候建模的时候要把硅胶帽的压缩量计算进去，确保按压硅胶帽的时候能有效触发开关，不会因为硅胶帽的弹力抵消按压力导致触发失败。

　　很多刚入行的结构工程师在选型这类轻触开关的时候，容易忽略引脚的折弯方向，这款开关的引脚是90度折弯直插形式，建模的时候要确认引脚的折弯方向和PCB的走线方向匹配，避免出现引脚和PCB走线干涉的问题；同时还要注意开关的顶部高度，在做超薄类产品设计的时候，5mm的总高度可能会影响整机厚度，这时候就可以选用同系列总高度更低的变体型号，不需要重新更改PCB布局，只需要替换开关模型即可，这也是这类通用轻触开关在设计中被广泛应用的核心原因——标准化的安装尺寸能大幅缩短产品的研发周期，减少结构设计和PCB设计的重复修改工作。
