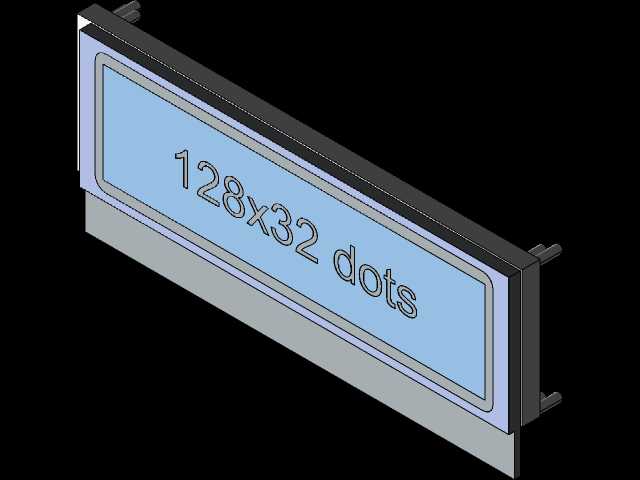

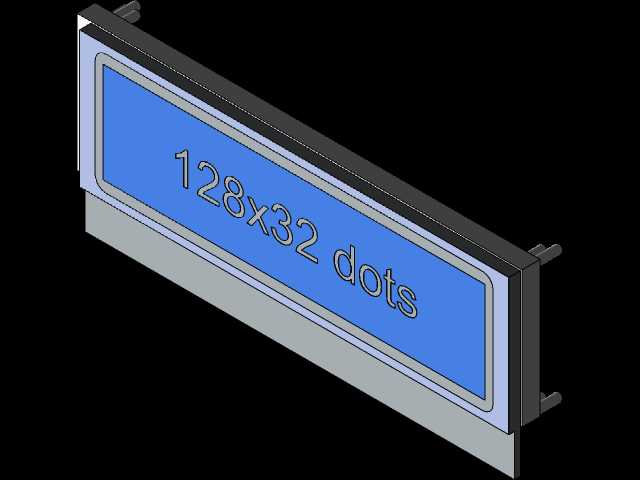

128x32点阵显示屏带安装折边结构

　　做嵌入式设备结构设计的工程师，大多接触过这类小尺寸点阵屏的选型与安装适配，这款128×32分辨率的点阵显示部件，在工业控制终端、小型检测仪器、便携采集设备、智能家电控制面板里的应用非常普遍，很多需要显示简单字符、状态参数、简易图标的低功耗设备，都会优先选用这类规格的显示模组，相比段码屏它能显示的内容更灵活，相比大尺寸彩屏又能兼顾成本与低功耗需求，非常适合对显示复杂度要求不高、对设备续航与成本敏感的应用场景。

　　从结构设计角度看，这款模组自带的折边安装支架是很实用的设计，很多裸屏模组在安装时需要额外做固定压片或者定制安装框，不仅增加零件数量，装配时也容易因为受力不均压坏屏幕玻璃，这款集成的折边支架直接在模组侧边延伸出带安装位的折边结构，安装时不需要额外附加固定零件，直接通过折边上的安装孔就能把整个显示模组固定在设备壳体的内部安装柱上，装配效率更高，同时折边的结构强度足够，能避免安装时的外力直接传递到屏幕玻璃层，降低装配过程中的屏幕碎裂风险。

　　功能层面，这类128×32的点阵屏属于单色点阵显示部件，常规是白底黑字或者蓝底白字的显示效果，驱动电路集成在模组背部，只需要通过标准的串行或者并行接口和主控板连接，就能实现字符、自定义图标、简单动态符号的显示，在工业场景下这类屏幕的可视角度、工作温度范围都能满足常规车间环境的使用要求，不需要额外做遮光或者温控处理，很多设备的状态提示、参数数值显示、故障代码提示都靠这类屏幕完成，是小型智能设备里非常核心的人机交互部件。

　　设计这款模组的三维结构时，首先要确认屏幕显示区域的边界尺寸，保证设备面板上的开窗位置和屏幕显示区完全对齐，开窗的边缘要做0.3-0.5mm的遮挡边，避免屏幕边缘的固定胶层漏在外面影响外观；其次要重点核对折边安装孔的位置、孔径大小、孔位到屏幕正面的距离，这些尺寸直接决定了设备内部安装柱的高度与位置，一旦尺寸偏差，就会出现屏幕顶到面板、或者安装后屏幕和面板之间缝隙过大的问题；另外还要注意模组背部驱动板的凸起高度，预留好背部和主控板之间的安全间隙，避免装配时驱动板上的元件和其他结构件发生干涉，同时要给屏幕的软排线预留足够的弯折空间，避免排线弯折角度过大导致接触不良或者线体断裂。

　　实际选型适配的时候，还要注意安装边界的预留：屏幕正面和设备面板之间要预留0.1-0.2mm的间隙，贴装薄的防尘泡棉，既可以阻挡灰尘从面板开窗位置进入设备内部，也能抵消一部分装配公差，避免硬接触刮花屏幕表面；折边安装位的固定螺丝不能拧得过紧，不然会导致折边变形，拉扯屏幕边框造成显示异常，一般这类小尺寸模组的固定螺丝扭力控制在0.15-0.2N·m就足够；另外在结构设计时要注意屏幕的观察视角方向，把屏幕的最佳可视角度对准设备的常规操作视角，提升操作人员读取信息的舒适度。

　　很多刚入行的结构工程师在做这类屏幕的适配时，容易忽略屏幕厚度方向的公差，不同批次的屏模组厚度可能有0.2-0.3mm的偏差，如果安装柱的高度完全按理论值设计，很容易出现装配后屏幕压得过紧或者缝隙过大的问题，所以在做安装柱高度设计时，要预留一定的调整余量，配合泡棉的压缩量来抵消公差，保证装配后的屏幕和面板贴合平整。另外折边的结构设计上，这款模组的折边是和屏幕侧边的固定框架一体成型的，相比额外粘接的支架，结构强度更好，长期使用不会出现支架脱落的问题，在有轻微振动的工业设备上使用，也能保证屏幕固定的可靠性，不会因为振动导致屏幕移位、显示错位。
