128*32点阵液晶显示模组结构设计

　　在工业控制终端、小型检测仪器、嵌入式采集设备的人机交互环节，这类128*32点阵的液晶显示模组是应用频次极高的部件，不同于大尺寸彩屏的复杂驱动与高功耗特性，这类低分辨率点阵屏凭借极低的驱动能耗、清晰的单色显示效果、稳定的宽温工作表现，常年占据着小型工业设备、便携检测仪器、简易数控单元的显示位，很多现场运行的老旧工控设备、手持巡检终端、传感器数据采集节点，至今仍在使用同规格的显示模组完成参数显示、状态提示、简单菜单交互的功能。

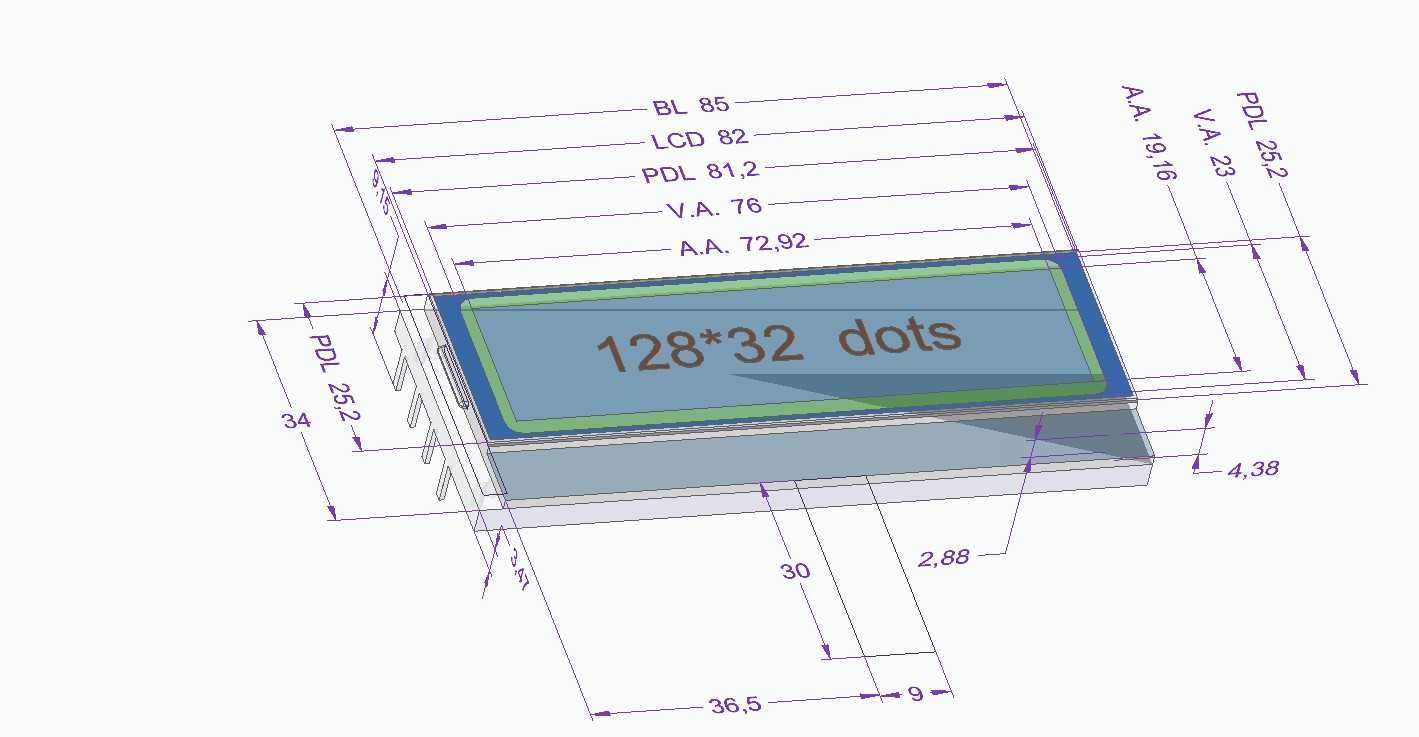

　　从结构设计的角度看，这类模组的外形尺寸控制完全围绕PCB安装位、面板开窗尺寸做匹配，从图纸标注的尺寸边界来看，模组整体的长宽尺寸严格适配常规的仪表壳体安装槽，BL尺寸85mm对应显示区域上方的结构避让边界，LCD有效显示区域长度82mm，刚好覆盖128个横向点阵的排布宽度，PDL尺寸81.2mm是液晶玻璃的有效安装定位基准，V.A 76mm是实际可视区域的横向长度，A.A 72.92mm是点阵有效显示的横向边界，纵向尺寸上PDL 25.2mm对应模组整体的纵向安装宽度，V.A 23mm是玻璃可视区的纵向尺寸，A.A 19.16mm是32行点阵的有效显示纵向范围，这些尺寸链的公差控制直接决定了模组装入面板后是否会出现偏位、漏缝、显示区域被边框遮挡的问题。

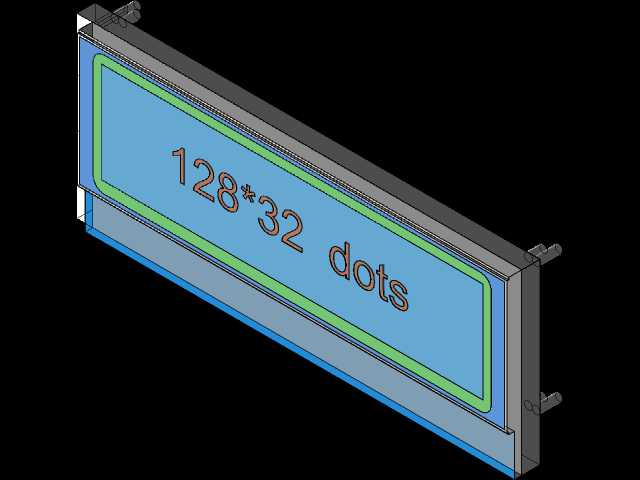

　　设计这类模组的三维结构时，首先要理清各层结构的堆叠关系：最底层是驱动PCB板，板厚1.6mm是行业常规规格，板上排布驱动芯片、排针接口、阻容元件，排针的伸出长度3.4mm刚好满足板对板插接的安全距离，不会因为插接过深顶到对面壳体，也不会因为插入过浅出现接触不良；中间层是液晶玻璃与背光模组的组合体，玻璃厚度2.88mm，背光层厚度3mm，两层之间通过双面胶条做固定与遮光，避免背光漏光影响显示对比度；最上层是金属固定压框，压框厚度0.4mm，侧边的卡扣卡入PCB板对应的卡槽内，不需要螺丝固定就能完成整模组的装配，卡扣的位置与弯折角度要反复校核，既要保证装配后玻璃与背光不会出现窜动，也要避免压合力过大导致液晶玻璃出现应力碎裂、显示缺划的问题。

　　安装边界的校核是这类模组设计的核心环节，很多结构工程师在选型时容易忽略模组背部的元件突出高度，这款模组背部最高的元件是驱动芯片，突出高度4.38mm，对应的壳体内部要预留至少5mm的安全空间，避免装配时元件被壳体顶坏；侧边的定位柱直径3mm，定位柱中心距离模组侧边9mm，对应的安装面板上要开直径3.2mm的定位孔，孔位公差控制在±0.1mm，既能保证模组顺利装入，也不会因为间隙过大出现左右晃动；排针接口的位置在模组的左侧边，排针间距2.54mm是标准排针规格，接线时要预留走线空间，避免线材弯折半径过小拉扯排针导致焊盘脱落。

　　从实际使用场景来看，这类点阵屏不需要复杂的图形显示能力，只需要完成数字、英文字符、简单汉字、状态图标的显示即可，比如在温度传感器采集终端上，它可以循环显示当前温度值、设备编号、电池电压；在小型数控台钻上，它可以显示当前转速、进给深度、故障代码；在便携气体检测仪上，它可以显示气体浓度、报警阈值、剩余电量。结构设计时还要考虑使用环境的适应性，金属压框要做钝化处理，避免在潮湿环境下出现锈蚀，液晶玻璃的表面要贴防刮偏光片，避免现场操作时被尖锐物件刮花显示区域，背光的导光板要做匀光处理，保证整个显示区域的亮度均匀，不会出现边角偏暗的问题。

　　很多工程师在建模时容易混淆各尺寸的基准面，这款模组的所有外形尺寸都是以PCB板的安装底面为基准标注的，建模时要先确定基准面的位置，再依次向上堆叠各层结构，定位柱、卡扣、排针的位置都要以这个基准面做尺寸标注，避免装配时出现尺寸链累积误差。另外要注意，模组的可视角度是固定的，安装时要根据设备的操作视角调整模组的安装倾角，一般工业设备的操作视角在俯视15度到30度之间，模组安装时要让显示面的法线方向对准操作人员的常规视线方向，避免因为视角偏差导致显示内容发虚、看不清。

　　在做装配干涉检查时，要重点校核三个位置：一是压框卡扣与PCB卡槽的配合间隙，单边间隙留0.1mm即可，间隙过大卡扣固定不牢，间隙过小装配时卡扣容易断裂；二是玻璃与压框之间的缓冲泡棉厚度，泡棉压缩量控制在30%左右，既能压紧玻璃避免窜动，也不会因为压力过大导致玻璃产生应力斑；三是排针与接线端子的配合长度，端子插入排针的深度要达到排针长度的三分之二以上，保证接触可靠，同时要避免端子过长顶到PCB板上的其他元件。这类看似简单的显示模组，每一个尺寸的设定都对应着实际装配与使用的需求，没有多余的结构设计，所有的卡扣、定位柱、尺寸边界都是为了在满足显示功能的前提下，做到装配便捷、固定可靠、成本可控，这也是工业零部件结构设计的核心逻辑。
