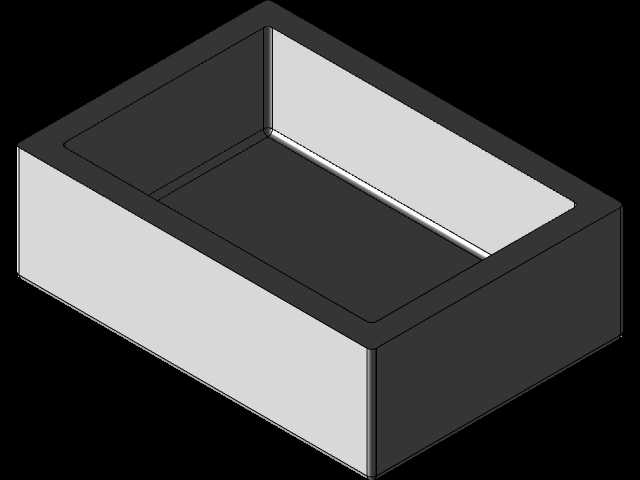

传感器配套安装用敞口式矩形防护盒结构

　　在工业传感检测场景中，外露安装的传感元件往往需要配套防护壳体来规避磕碰、粉尘侵入、线路拉扯带来的失效风险，这款敞口式矩形盒体正是针对小型传感器安装需求设计的配套结构件。从实际使用场景来看，这类盒体常被应用在自动化生产线的工位检测点位、小型设备的内置传感模块安装位、实验室测试台架的传感单元固定区域，既可以作为传感器的外置防护外壳，也能充当小型线路板、接线端子的收纳载体，避免零散元件直接暴露在作业环境中。

　　从功能特性上看，这款盒体采用无盖敞口设计，侧壁与底面为一体化成型结构，盒口边缘做了加厚止口处理，既可以提升整体结构的抗形变能力，也能在需要加盖密封时提供平整的贴合基准面；盒体内腔为规整矩形空间，没有多余的加强筋或凸台结构，能够最大化利用内部容积，适配不同尺寸的方形传感元件，安装时可以根据元件实际尺寸在内壁点胶固定，或是通过底面预留的安装孔位（可根据实际需求二次加工）完成锁附固定。盒体的外侧壁做了直角过渡处理，相邻侧壁的垂直度控制在合理公差范围内，在多组盒体并排安装时能够紧密贴合，减少安装空间的浪费，也方便在外侧粘贴标识标签区分不同检测点位的传感单元。

　　设计思路上，这款结构优先考虑了加工便利性与空间利用率，没有采用复杂的曲面或异形结构，不管是采用机加工铣削成型、注塑成型还是钣金折弯焊接，都能快速实现量产，加工过程中不需要复杂的工装夹具即可保证尺寸精度。盒体的壁厚设计保持均匀一致，避免了厚薄不均带来的成型缺陷，比如注塑时的缩痕、钣金加工时的焊接变形、机加工时的震刀问题；内腔的转角处做了微小的圆角过渡，既可以减少加工时的应力集中，也能避免安装元件时尖锐直角划伤操作人员或元件外层的绝缘保护层。

　　从安装边界与尺寸适配角度来说，这款矩形盒体的长宽比例接近2:1，深度约为整体高度的三分之二，属于浅型敞口盒范畴，适合安装厚度较薄的贴片式传感器、小型光电传感模块或是接线转接模块；安装时如果是嵌入式安装，盒体的外侧尺寸可以作为开孔基准，预留0.1-0.2mm的安装间隙即可完成嵌装；如果是外露式安装，可在盒体底面的四个角位加工沉头孔，使用M3或M4的螺丝直接固定在安装基板上，不需要额外设计安装支架。在实际选型使用时，需要注意盒体的内部净尺寸要比待安装的传感元件单边大出0.5-1mm的余量，方便元件的放入与取出，同时预留出接线的走线空间，避免线路被盒口边缘挤压破损；如果应用在有防尘防水要求的场景，可以在盒口的止口位置加装适配的密封盖，通过卡扣或是螺丝锁附的方式完成密封，即可满足IP54左右的防护等级要求，适配多数普通工业场景的使用需求。

　　这类盒体结构看似简单，但在传感检测系统中是不可或缺的配套部件，合理的结构设计能够大幅降低传感元件的后期维护成本，减少因外力损坏、粉尘堆积导致的检测失效问题，在做配套结构设计时，也可以根据具体的安装场景对盒体的侧壁厚度、安装孔位、出线口位置做针对性调整，这款基础结构可以作为通用设计模板，根据实际需求快速修改适配不同的使用场景。
