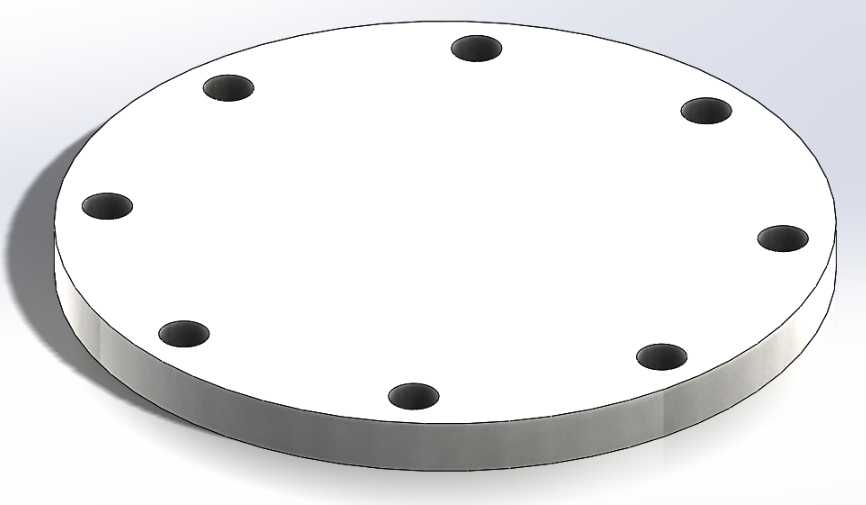

PN16压力等级DIN EN ISO 1092-1/05盲法兰

　　在化工、市政给排水、油气输送、暖通空调等工业管路系统中，盲法兰是管路末端封堵、支路临时封闭、压力试验段隔离场景下不可或缺的承压连接件，这款符合DIN EN ISO 1092-1/05标准、PN16压力等级的盲法兰，就是针对公称压力16Bar的中低压管路工况设计的封堵元件。不同于带通径的对焊法兰、平焊法兰，盲法兰没有中心流通孔，核心作用是在管路末端形成完全密封的封闭结构，同时可作为管路检修时的临时封堵端，在需要分段试压的管路施工中，这类盲法兰还可配合密封垫片实现试压段的压力隔离，避免试压介质窜流影响试验精度。从设计逻辑来看，这款盲法兰完全遵循欧标法兰的尺寸规范，密封面采用突面结构，适配常用的非金属平垫片、缠绕式垫片，密封面的平面度、表面粗糙度都严格匹配密封要求，避免因密封面加工缺陷导致介质泄漏。法兰盘上的螺栓孔采用跨中均布设计，也就是螺栓孔的位置与法兰中心线呈45度错位排布，这种排布方式可以让螺栓压紧力更均匀地作用在密封垫片上，避免局部压紧力不足导致的密封失效，同时PN16等级对应的法兰厚度经过强度校核，能够承受16Bar工作压力下的轴向推力，不会在长期承压过程中出现盘体变形。从安装边界来看，这款盲法兰的外径、螺栓孔中心圆直径、螺栓孔数量与孔径都和同压力等级、同公称通径的DIN EN ISO 1092-1系列法兰完全匹配，安装时不需要额外加工适配，直接搭配对应规格的六角头螺栓、螺母即可完成装配，安装过程中需要注意螺栓的对角拧紧顺序，

　　按照十字交叉的顺序逐步拧紧螺栓，分2-3次将螺栓拧紧至规定扭矩，避免法兰盘因单侧受力出现翘曲，影响密封性能。在实际工况应用中，这类盲法兰常被用在泵阀设备的进出口端预留接口、管路系统的末端预留扩建接口、压力容器的人孔/手孔封盖位置，部分需要定期清理的管路段，也会在端部安装这类盲法兰，检修时只需拆下螺栓即可打开管路端，清理完成后重新装回即可恢复密封。不同于焊接式的管帽，法兰连接的盲法兰拆装更加便捷，不需要进行切割、焊接作业，在易燃易爆的化工生产区、不停产检修的管路工况下优势尤为明显。设计这款盲法兰的三维模型时，重点还原了法兰盘的厚度、螺栓孔的位置度、密封面的凸台尺寸，所有尺寸参数都严格对应标准要求，没有随意调整结构尺寸，

　　避免选型人员调用模型时出现尺寸偏差，导致后续加工、安装环节出现错配问题。模型中螺栓孔的倒角、法兰盘外缘的倒角都做了还原，这些细节结构虽然不影响核心功能，但在实际加工中是必要的工艺结构，外缘倒角可以避免安装时划伤操作人员，螺栓孔倒角可以让螺栓更顺畅地穿入孔位，减少安装时的对位难度。在不同的工况下，这款盲法兰可以搭配不同材质的密封垫片，比如输送水介质的常温工况可以选用橡胶垫片，输送油气介质的工况可以选用耐油橡胶石棉垫或者金属缠绕垫，高温工况下可以选用金属包覆垫片，法兰本身的材质可以根据介质腐蚀性选用碳钢、不锈钢或者合金钢，模型的结构尺寸不会随材质变化而改变，只需要调整模型的材质属性即可适配不同的材质选型需求。对于管路设计人员来说，

　　这类标准件的三维模型不需要自行建模，直接调用即可完成管路装配，能够大幅提升设计效率，同时标准件的尺寸准确性直接影响整个管路装配的干涉检查结果，如果盲法兰的厚度、螺栓孔位置建模错误，装配时就会出现螺栓穿不上、法兰和相邻管件干涉的问题，因此模型的尺寸精度是这类标准件模型的核心要求。这款盲法兰的模型结构简洁，没有多余的工艺结构，完全还原了实际产品的外形特征，在做管路系统的三维装配、工程图导出、BOM清单统计时都可以直接使用，不需要额外修改结构。在实际安装过程中，还需要注意盲法兰和配对法兰之间的密封垫片要居中放置，避免垫片偏位导致局部密封失效，螺栓拧紧后要检查法兰盘之间的间隙是否均匀，若出现单侧间隙过大的情况，要松开螺栓重新调整垫片位置后再拧紧，避免法兰盘长期受力不均导致密封泄漏。对于PN16压力等级的管路来说，盲法兰的承压能力直接关系到整个管路系统的运行安全，因此设计时严格按照标准要求的厚度进行建模，没有为了节省材料随意减薄法兰盘厚度，确保模型对应的实体产品能够满足工况承压要求。
