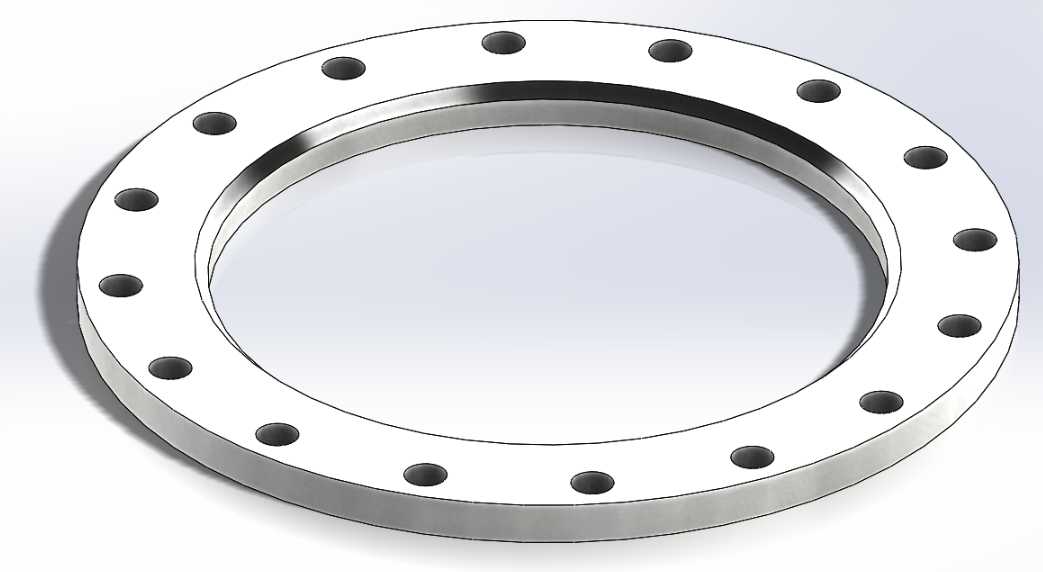

PN10压力等级松套板式法兰结构设计

　　在低压流体输送管路系统、市政给排水管网、中小型化工工艺管线以及常规暖通空调循环水系统中，松套板式法兰的应用场景十分广泛，这类法兰尤其适配需要频繁调整管路对接角度、后期维护拆装频次较高的管段，比如厂区内架空敷设的循环水管路、设备进出口处需要预留检修余量的连接位，或是不同材质管路过渡对接的节点，松套结构的特性能大幅降低现场安装的对位难度，减少管路焊接应力对密封面的影响。这款PN10等级的松套板式法兰，核心功能是实现管路之间的可拆卸刚性连接，同时为密封垫片提供均匀的压紧受力面，保证管路在1.0MPa额定工作压力下的密封可靠性，松套结构的设计让法兰环可以在配套的翻边短节或者焊环上自由转动，现场对接螺栓孔的时候，不需要转动整段管路，

　　只需要调整法兰环的角度就能快速对齐螺栓孔，对于大口径管路或者已经完成固定敷设的管段来说，这一特性能减少至少三成的现场安装对位时间，也能避免强行扭转管路带来的密封面错位、焊缝受力开裂等问题。从设计思路来看，这款法兰的尺寸体系完全遵循DIN EN ISO 1092-1/02的标准要求，密封面采用全平面结构，适配橡胶垫片、石棉橡胶板等非金属软密封垫片，适合输送水、压缩空气、低压蒸汽等无强腐蚀性的常规介质；法兰环的厚度经过强度校核，在PN10的压力等级下，螺栓预紧力和介质内压产生的复合应力远低于材料的许用应力值，不会出现法兰变形导致的密封泄漏问题。法兰盘上的螺栓孔采用均匀圆周排布，孔位的位置度公差严格控制在标准允许范围内，

　　保证同压力等级同通径的法兰具备完全互换性，现场安装时不需要额外修配孔位。法兰的内孔尺寸略大于配套管路的外径，给松套转动预留了足够的间隙，同时这个间隙也不会过大导致安装后法兰出现偏斜，影响密封面的贴合度。从安装边界来看，这类松套板式法兰不需要直接和管路焊接，现场安装时只需要先将法兰环套在管路端部，再将管路端部和配套的焊环或者翻边完成焊接，待焊缝冷却自然消除应力后，再将两个对接法兰的密封面清理干净，放置好适配厚度的密封垫片，对齐螺栓孔后穿入螺栓，采用对角分次拧紧的方式逐步压紧垫片，就能完成可靠连接。需要注意的是，因为松套结构的受力特点，这类法兰不适合用在高压、高温或者存在剧烈振动、管路位移量较大的工况中，

　　PN10的压力等级限定了它的适用压力范围，在选型时需要确认管路的实际工作压力、工作温度以及介质特性，避免超工况使用带来的密封失效风险。在三维建模过程中，这类标准件的建模需要严格对应标准中的尺寸公差要求，螺栓孔的中心圆直径、法兰外径、密封面平面度、法兰厚度的尺寸偏差都需要符合标准规定，同时要注意松套间隙的尺寸留量，保证模型在虚拟装配时能够真实还原实际安装的转动特性，方便设计人员在管路整体装配时进行干涉检查，提前预判现场安装可能出现的对位问题。另外，带设计表的参数化结构能覆盖同标准下不同通径的法兰尺寸，设计人员在进行不同管径的管路设计时，可以直接通过参数调整快速生成对应规格的法兰模型，不需要重复建模，能大幅提升管路系统三维设计的效率。在实际工程应用中，松套板式法兰的另一个优势是法兰环本身不接触输送介质，所以在输送有轻微腐蚀性的介质时，只需要将和介质接触的焊环或者翻边部分采用耐腐蚀材质，法兰环可以采用普通碳钢材质，能有效降低管路系统的整体材料成本，同时不会影响连接强度和密封性能，这也是这类法兰在民用给排水、普通工业低压管路中被大量使用的重要原因。在安装检修时，因为法兰环可以转动，拆卸后再次安装的对位难度也远低于整体式焊接法兰，对于需要定期拆开清理、检查的管段，比如管路过滤器两端、仪表安装节点的连接位，采用这类松套法兰能大幅降低后期维护的操作难度，减少检修作业的时间成本。
