PN10压力等级DIN EN ISO 1092-1标准盲法兰

　　在工业管路系统的布设与运维环节，盲法兰是承担管路末端封堵、压力试验临时封隔、预留接口封闭功能的核心承压元件，这款遵循DIN EN ISO 1092-1标准、PN10压力等级的盲法兰，适配公称压力10Bar的中低压管路工况，在给排水管网、普通化工介质输送、暖通循环水系统、压缩空气管路等场景中有着广泛应用。不同于带通孔的对焊法兰、平焊法兰，盲法兰的核心作用是实现管路的完全截断封闭，在管路分段检修时，可通过在法兰节点处加装该盲板，实现待检修段与运行段的可靠隔离，避免介质串流引发的作业风险；在管路系统做水压试验、气密性试验时，也可使用该盲板封堵试验段的末端开口，为试验提供封闭的承压腔室；此外对于管路设计中预留的远期扩展接口，在未接入支管前，也可通过该盲法兰实现临时封堵，防止杂物进入管路内部，同时避免介质泄漏。

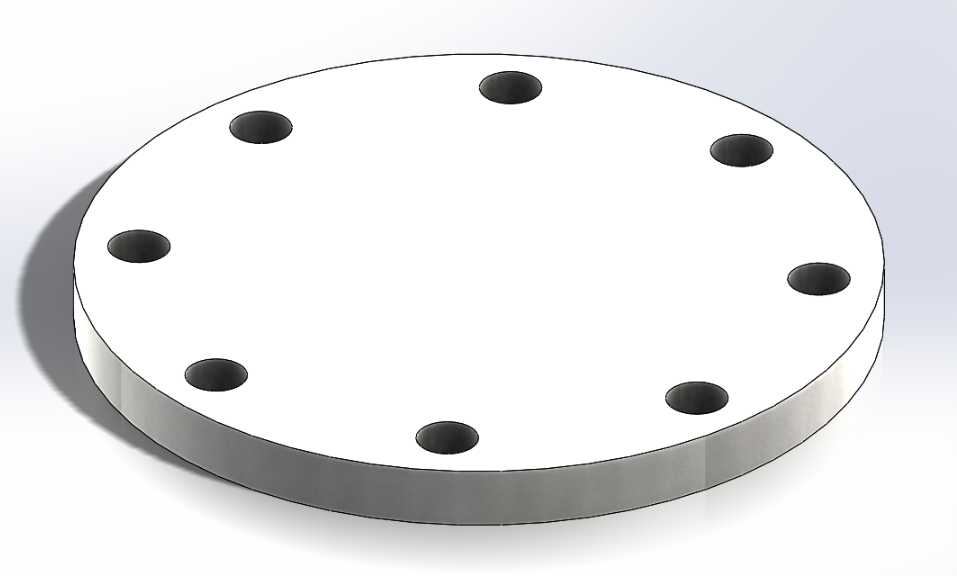

　　从设计逻辑来看，这款盲法兰严格遵循欧标法兰的尺寸规范，整体为圆盘式实心结构，没有中心流通通孔，盘面沿圆周方向均匀分布8个螺栓通孔，孔位的分度圆直径、孔径大小均与同压力等级、同公称通径的配套法兰完全匹配，安装时可直接与管路端部的配对法兰对齐，穿入螺栓后按对角线顺序逐步拧紧，即可实现可靠的密封连接。法兰的密封面为突面形式，表面加工粗糙度满足密封垫片的压合要求，安装时根据输送介质的特性选配橡胶垫片、石棉橡胶垫或者四氟垫片，即可在PN10的额定压力下实现无泄漏密封。法兰的厚度经过强度校核，能够承受额定压力下的轴向介质推力，不会在承压工况下发生挠曲变形，保证密封面的压合应力均匀分布，避免因法兰变形导致的垫片压合不实引发泄漏。

　　从安装边界来看，这款盲法兰的外径尺寸与同规格PN10平焊法兰完全一致，安装时不需要额外调整配对法兰的安装位置，也不需要定制特殊规格的连接螺栓，直接使用对应规格的标准六角螺栓即可完成装配。螺栓孔的均匀分布设计，能够保证螺栓拧紧后法兰各方向的压紧力一致，避免出现局部应力过大压损垫片、或者局部应力不足导致密封失效的问题。法兰的外缘做了小尺寸倒角处理，既可以去除加工过程中产生的锐边毛刺，避免安装作业时划伤操作人员，也能够在法兰对接时起到导向作用，方便两个法兰的孔位快速对齐，提升现场安装的效率。

　　在实际工程应用中，这类盲法兰的选型需要严格匹配管路的公称压力与公称通径，PN10的压力等级决定了它只能用于工作压力不超过1.0MPa的管路系统，若用于更高压力的工况，会因法兰厚度不足、螺栓孔间距不匹配等问题引发密封失效甚至法兰爆裂的风险。同时在安装过程中，需要保证盲法兰与配对法兰的密封面保持平行，倾斜角度不能超过规范允许的偏差值，否则会导致垫片受压不均，运行过程中容易出现泄漏。螺栓拧紧时必须遵循对角线分次拧紧的原则，不能一次性将单个螺栓拧到额定扭矩，避免法兰面受力不均产生翘曲。对于长期用于封堵预留接口的盲法兰，还需要在日常巡检中检查法兰面的腐蚀情况以及螺栓的预紧力状态，尤其是输送有腐蚀性介质的管路，要定期检查法兰密封面是否出现腐蚀凹坑，避免因腐蚀减薄导致承压能力下降。

　　从建模实现的角度来看，这款盲法兰的结构特征规整，建模时先以法兰厚度为拉伸高度创建实心圆盘基体，再根据螺栓孔的分度圆直径，在对应圆周方向上阵列生成螺栓通孔，最后对法兰外缘、孔位边缘做倒角处理即可完成主体建模。建模过程中需要严格把控各尺寸的公差配合，尤其是螺栓孔的位置度公差，必须保证与配对法兰的孔位偏差在允许范围内，避免现场安装时出现螺栓无法穿入的问题。密封面的平面度也需要在建模时明确标注形位公差要求，指导后续的机加工工序保证密封面的加工精度，避免因平面度不足导致密封失效。
