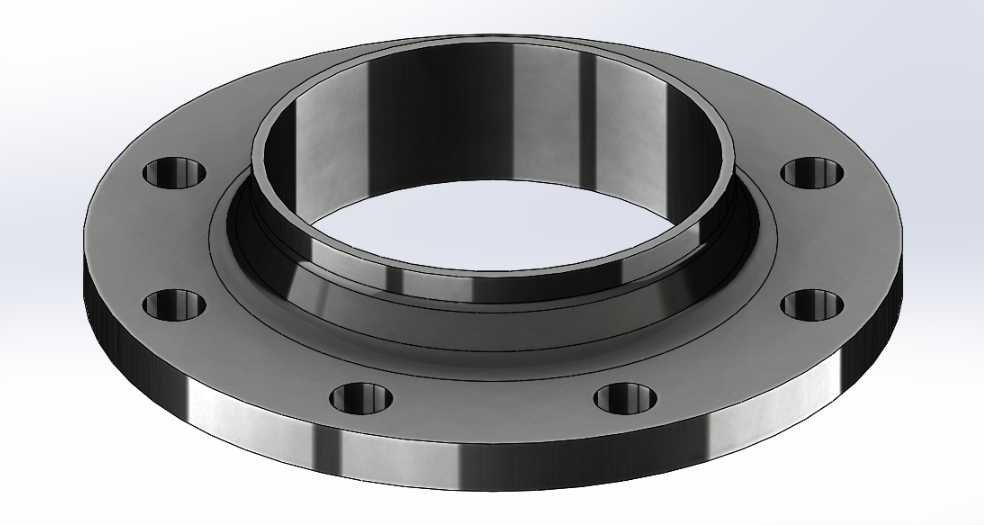

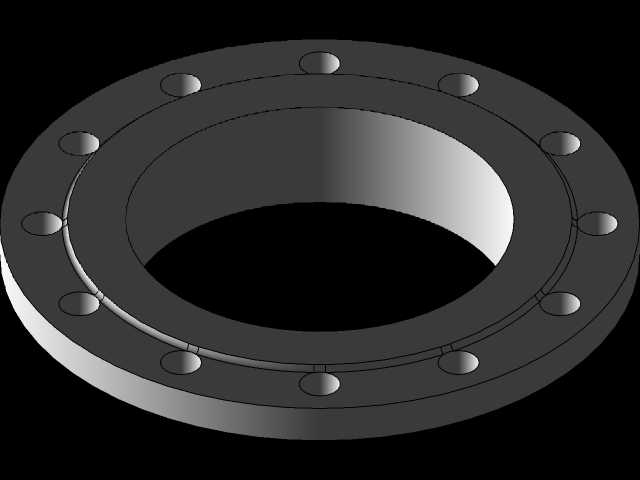

PN16压力等级带颈对焊钢制法兰结构

　　在石油化工、市政给排水、热力管网、工业气体输送这类带压管路系统里，法兰是管路对接、管路与阀门/泵体/压力容器连接最核心的静密封连接件，带颈对焊法兰也就是常说的焊颈法兰，相比平焊法兰，其颈部的锥形过渡结构能大幅降低法兰盘与管道对接位置的应力集中，更适配中高压、温度波动频繁的管路工况，PN16等级的该款法兰，可覆盖1.6MPa公称压力下的多数常温、中温管路连接需求。

　　从实际工程选型角度看，这类法兰的核心作用是通过法兰盘端面的密封面配合垫片，再通过周向均匀布置的螺栓预紧，实现两段管路或者管路与设备接口的刚性密封连接，带颈结构的存在，让法兰与管道的连接方式为对接环缝焊接，相比平焊法兰的角焊缝，对接焊缝的无损检测可实现全截面探伤，焊接接头的强度、密封可靠性都有明显提升，能承受管路内的压力冲击、温度交变带来的热应力变形，减少长期运行中焊缝位置泄漏的概率。

　　设计这款法兰结构时，首先要匹配对应公称通径的管道外径，颈部的内径与对接管道的内径保持一致，避免管路通径突变造成的介质流阻增大、介质冲刷焊缝位置的问题；颈部的锥度过渡段按照承压应力分布规律设计，从与管道等厚的颈端逐步加厚过渡到法兰盘位置，把螺栓预紧力、管路内压产生的轴向应力平滑传递分散，避免法兰盘与颈部交接位置出现应力突变导致的法兰变形。法兰盘上的螺栓孔采用周向均布设计，孔位的分度圆直径、螺栓孔直径严格匹配对应压力等级的连接尺寸要求，保证同压力等级、同通径的法兰具备互换性，现场安装时不需要额外扩孔或者调整位置。密封面的平面度、粗糙度是设计时重点控制的要素，密封面位置没有凸起的水线或者凹凸结构，属于突面密封形式，适配非金属平垫片、缠绕式垫片等常用密封件，安装时只需要按照对角顺序分次拧紧螺栓，就能让垫片均匀受压实现可靠密封。

　　从安装边界来看，这款法兰对接的管道需要加工出与法兰颈部匹配的焊接坡口，组对时要保证法兰端面与管道轴线的垂直度偏差在允许范围内，避免螺栓预紧时出现偏载导致密封失效；法兰背部的颈部过渡位置要预留足够的焊接操作空间，现场安装时不能因为空间局促导致环缝焊接出现未焊透、夹渣等缺陷。法兰盘的外径尺寸决定了安装时需要预留的径向操作空间，周向的螺栓孔位置要避开管路周边的支吊架、其他管线的干涉位置，保证螺栓穿装、紧固工具能正常操作。另外，法兰颈部的高度设计也经过考量，既保证了足够的刚度分散应力，也不会因为颈部过高导致安装时与相邻的管路保温层、设备外壳产生干涉，在紧凑的管廊布局、设备接口密集的车间管路场景里，这个尺寸平衡能减少现场安装的调整工作量。

　　实际应用中，这类法兰常出现在循环水系统、压缩空气管网、低压蒸汽管路、普通化工介质输送管路上，相比更高压力等级的法兰，PN16的法兰盘厚度、螺栓规格都更适配常规工业场景的压力需求，不会造成选型冗余带来的成本浪费，同时带颈对焊的结构又比普通平焊法兰的可靠性更高，能应对管路启停时的水锤冲击、日常运行中的小幅振动，长期运行的密封稳定性更有保障。建模时，法兰的所有倒角、过渡圆角都按照实际加工工艺要求设计，颈部与法兰盘交接位置的圆角避免了加工时的应力集中，也减少了运行中应力腐蚀开裂的风险，螺栓孔的倒角处理能避免螺栓穿装时刮伤螺栓螺纹，密封面的边缘倒角也能防止安装时磕碰损伤密封面，这些细节结构都是结合现场安装、长期运行的实际反馈优化而来，不是单纯按照标准尺寸堆砌的几何模型，能直接用于管路装配的干涉检查、支吊架载荷计算、预制加工的尺寸参考。
