PN40压力等级德标钢制盲法兰结构

　　在石油化工、市政给排水、热力管网、工业气体输送这类带压管路系统里，盲法兰是非常常见的管路封堵元件，和普通配对法兰不同，它没有中心流通孔，核心作用是在管路末端、检修段、预留接口位置实现可靠的压力密封，阻断管内介质流通，相比焊接封头，盲法兰的可拆卸属性让后续管路拓展、设备检修、管段试压作业的效率提升非常明显，不需要切割焊缝就能完成拆装作业。这款盲法兰遵循DIN EN ISO 1092-1标准设计，对应PN40的公称压力等级，意味着它可以在4.0MPa的额定工作压力下长期稳定运行，适配同压力等级的对焊法兰、平焊法兰配对使用，螺栓孔的节圆直径、孔数、孔径完全和同标准PN40规格的法兰保持一致，现场安装时不需要额外配钻或者修改螺栓规格，

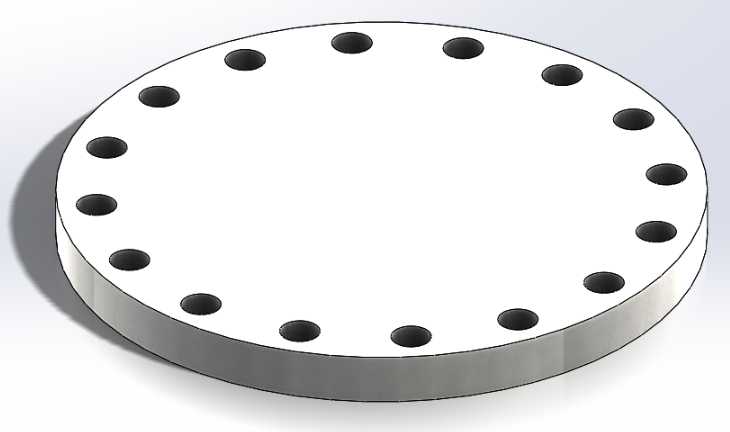

　　能直接和现有管路法兰组对。从结构设计上看，这款盲法兰采用整体锻件加工的盘式结构，整体为圆形等厚度盘体，密封面为全平面形式，适配非金属软垫片、缠绕垫片等多种密封垫片，密封面的平面度、表面粗糙度都按照中高压管路的密封要求控制，避免安装后出现介质渗漏的问题。盘体上沿圆周均匀分布的螺栓通孔，孔位的角度公差控制在±0.5°以内，保证现场穿螺栓的时候不会出现孔位错位，不需要反复撬动法兰调整位置，降低现场安装的劳动强度。法兰的厚度是按照PN40压力等级下的强度计算结果确定的，在额定压力下，盘体的最大弯曲应力、剪切应力都控制在材料许用应力范围内，即使遇到管路水锤、短时压力波动的工况，也不会出现盘体变形、密封面翘曲导致的泄漏问题。在实际工程应用里，

　　这类盲法兰常被用在泵阀设备的进出口预留端、管路分支的预留接口、压力容器的人孔/手孔封盖位置，还有管路试压的时候作为临时封堵元件使用，试压完成后可以直接拆下，后续接管路的时候更换成同规格的通径法兰即可，不需要对管路端部做额外处理。设计这类法兰的时候，首先要确认配对法兰的标准号、压力等级、公称通径，保证螺栓孔的分布参数完全匹配，其次要根据使用场景的介质腐蚀性、工作温度选择对应的法兰材料，比如普通水系统可以用普通碳素钢，腐蚀性介质场景要选用不锈钢或者合金钢材质，密封面的形式也要根据介质特性、压力等级调整，高温高压工况可以选用凸面、凹凸面甚至环连接面的密封结构，这款全平面结构更适合中低压、温度不高的常规工况。安装边界方面，

　　这款盲法兰安装时需要在密封面之间放置对应规格的密封垫片，螺栓要按照对角顺序分次拧紧，保证每个螺栓的预紧力均匀，避免局部预紧力过大导致垫片压溃，或者预紧力不足导致密封失效，法兰外侧要预留足够的螺栓拆装空间，保证扳手可以正常操作拧紧螺栓，和相邻管道、设备结构之间要留出至少一个螺栓长度的操作间隙，避免后期维护的时候无法拆装螺栓。另外，这类盲法兰的盘体边缘做了小倒角处理，去除加工毛刺，避免安装的时候划伤操作人员，也能减少运输过程中的磕碰损伤，螺栓孔的孔口也做了倒角，方便螺栓顺利穿入，不会因为孔口的毛刺卡滞螺栓。在管路系统做压力试验的时候，这类盲法兰作为临时封堵件，要根据试验压力校核法兰的强度和螺栓的预紧力，避免试验过程中法兰变形或者螺栓断裂引发安全事故，试验完成后要及时检查密封面是否有压痕、损伤，如果有损伤要及时修复或者更换，避免后续正式运行的时候出现泄漏。和螺纹堵头、焊接封头相比，法兰式盲板的密封可靠性更高，适用的压力、温度范围更广，而且拆装方便，在需要经常拆装的封堵位置，盲法兰的综合使用成本远低于其他封堵形式，尤其是在大管径的管路上，焊接封头的拆装成本非常高，盲法兰只需要拆装螺栓就能完成封堵或者导通作业，优势非常明显。
