PN10压力等级36型DIN EN ISO 1092-1焊环结构

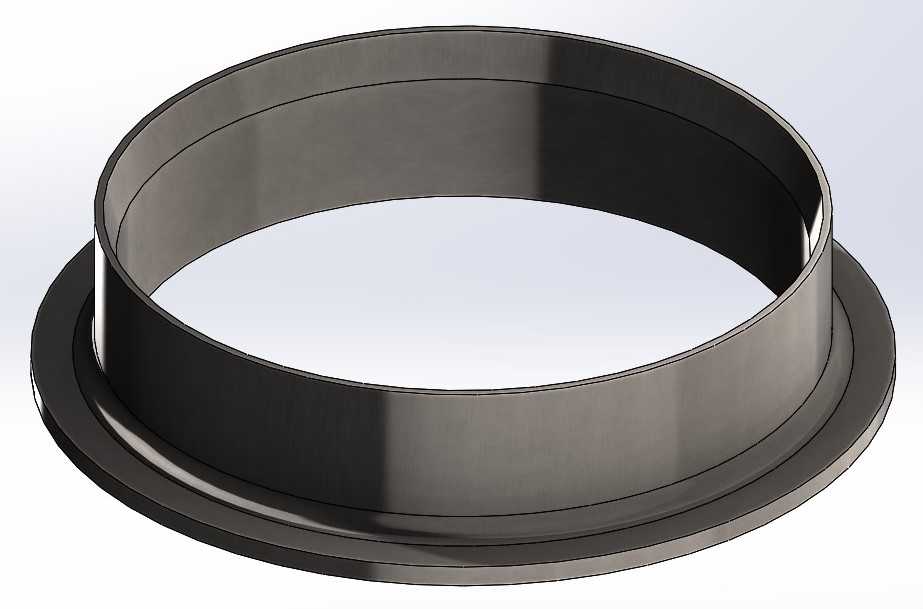

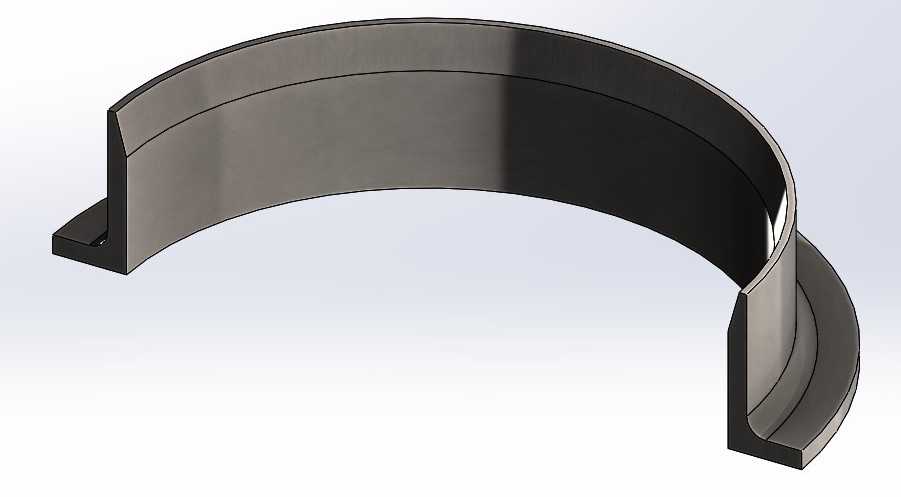

　　在工业管路系统的搭建与运维场景中，这类符合DIN EN ISO 1092-1标准的焊环是松套法兰连接结构里的核心承压密封部件，常被应用在化工、给排水、暖通、食品制药等行业的中低压管路对接环节，适配PN10压力等级的管路工况，覆盖DN10到DN400的常规管径范围。不同于整体式法兰的结构设计，这类焊环采用分体配合的思路，安装时焊环本体与管道端部做环向焊接固定，外部搭配松套的法兰压盖完成螺栓锁紧，这种结构能大幅降低法兰安装时的螺栓孔对位难度，尤其适合管路排布密集、现场安装操作空间受限的场景，也能在有防腐衬层的管路中避免法兰本体与腐蚀性介质直接接触，降低法兰材质的选型成本。从结构设计逻辑来看，该焊环的截面采用L型弯折结构，

　　一侧是与管道外壁贴合焊接的直边段，设计时预留了足够的焊接操作空间，直边段的内径与适配管道的外径保持合理的配合公差，既保证焊接时的组对便利性，也能避免焊接后出现焊瘤凸入管内影响介质通流的问题；另一侧是凸起的密封承压面，密封面的平面度、粗糙度都经过严格控制，能够配合非金属垫片或者金属缠绕垫片实现可靠的端面密封，承压面的外径尺寸与对应规格松套法兰的密封面压合范围完全匹配，避免螺栓锁紧时出现压合偏载导致的密封失效。在实际选型应用中，这类焊环的安装边界需要重点关注几个维度：首先是焊环直边段的轴向长度，要保证焊接作业时不会因为热传导影响密封面的平面精度，通常设计时会预留足够的散热距离，现场焊接后也需要对密封面做平整度复检；

　　其次是密封面的径向宽度，不同管径对应的密封面宽度随通径增大做梯度调整，保证单位面积的密封比压符合PN10压力等级的设计要求，不会因为压力波动出现密封泄漏；另外焊环的弯折圆角处做了应力缓释设计，避免管路运行中出现振动、温度形变时在弯折位置产生应力集中导致的结构开裂。在管路系统实际运行过程中，这类焊环需要承受管路内介质的静压力、管路温度变化带来的热胀冷缩推力，以及管路传输时的振动载荷，因此结构设计时在弯折位置做了壁厚补强，相比直边段的壁厚略有增加，抵消应力集中带来的强度削弱。和传统的整体对焊法兰相比，这种焊环加松套法兰的组合结构，在需要频繁拆卸检修的管路节点、衬塑衬胶防腐管路、不锈钢管路搭配碳钢法兰降低成本的场景中优势十分明显：

　　松套法兰可以在管道上自由转动，安装时无需转动管道就能对齐螺栓孔，大幅缩短现场安装的工时；焊环部分只需要接触介质，可选用与管道一致的耐腐蚀材质，外部的松套法兰采用普通碳钢材质即可，能在保证防腐性能的前提下大幅降低项目的材料成本。在三维建模过程中，这类标准件需要严格遵循标准规定的尺寸公差，不同通径对应的焊环内径、密封面外径、直边段长度、壁厚、弯折圆角都要对应标准参数做系列化配置，方便设计人员在做管路布局时直接调用适配规格，同时建模时要还原焊接坡口的结构细节，给后续的生产加工、焊接工艺模拟提供准确的模型参考。需要注意的是，这类焊环的密封面在安装过程中要避免磕碰划伤，一旦密封面出现划痕或者凹坑，会直接导致密封失效，因此在结构设计时密封面边缘会做微小的倒角处理，既可以去除加工毛刺，也能减少安装过程中密封面被磕碰的概率。在管路试压环节，这类焊环的焊接位置是重点检测部位，建模时预留的焊接坡口尺寸要符合焊接工艺要求，保证焊缝能够熔透，避免试压时出现焊缝渗漏的问题。
