小型桌面级数控雕刻加工设备结构设计

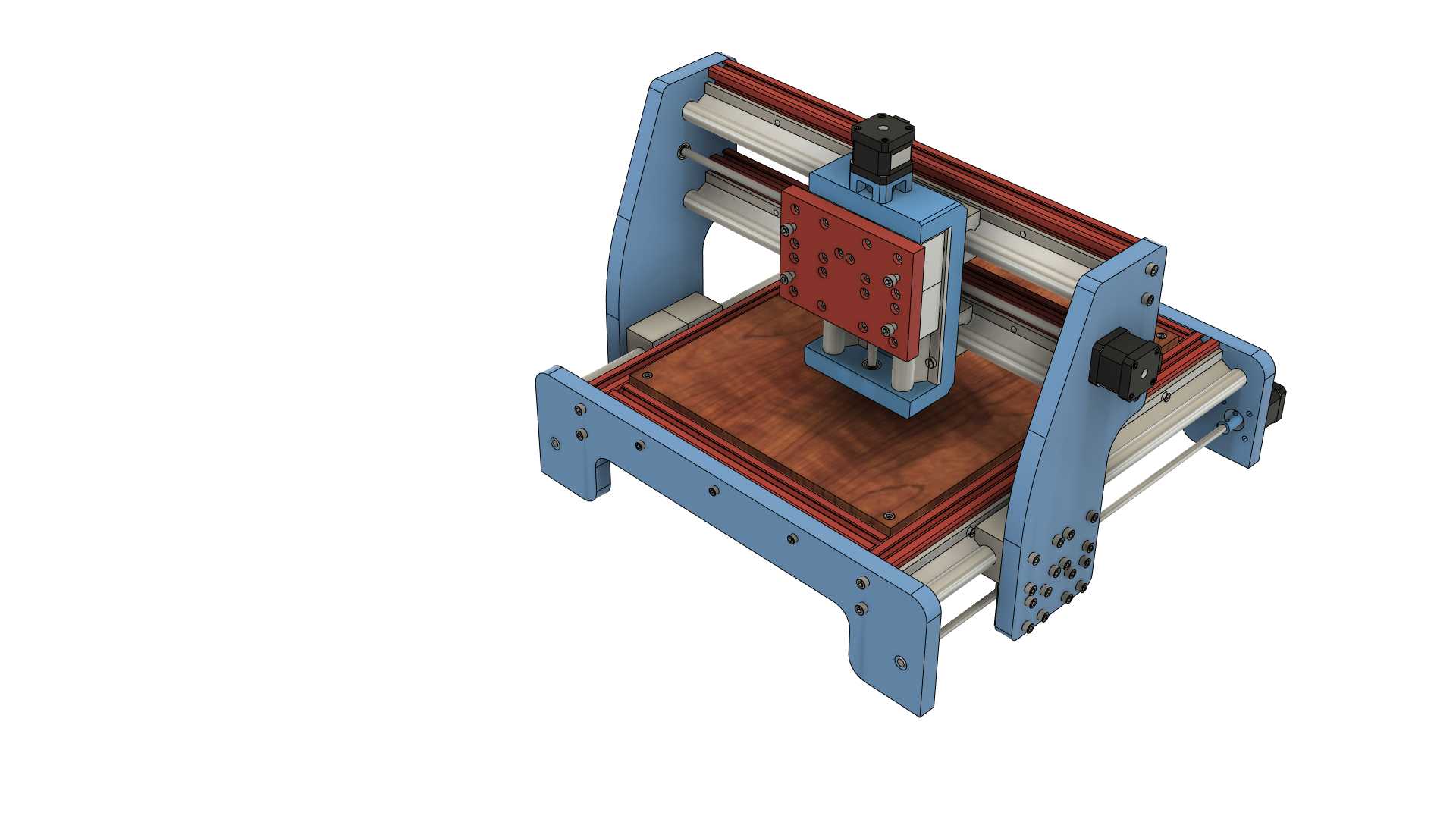

　　这款小型数控加工设备的结构设计，核心瞄准个人工作室、创客空间、小型加工点位的轻量加工需求，区别于工业级大型数控设备的占地大、功耗高、调试复杂的特性，整体采用龙门式动梁结构布局，将加工行程控制在300mm×180mm的有效区间内，刚好覆盖常见小型零件加工、PCB板雕刻、软金属铣削、木质亚克力板材浮雕切割的常规作业场景，既不会因行程冗余造成结构浪费，也不会因行程不足限制常规小件的加工边界。从结构受力角度出发，两侧立式支撑臂采用一体化折弯成型的钢板结构，替代常见的铝型材拼接式机架，在降低装配累计误差的同时，提升了Z轴传动组件高速移动时的整体刚性，避免长周期加工中出现的机架共振导致的加工面振纹问题。传动系统的设计上，X、Y、

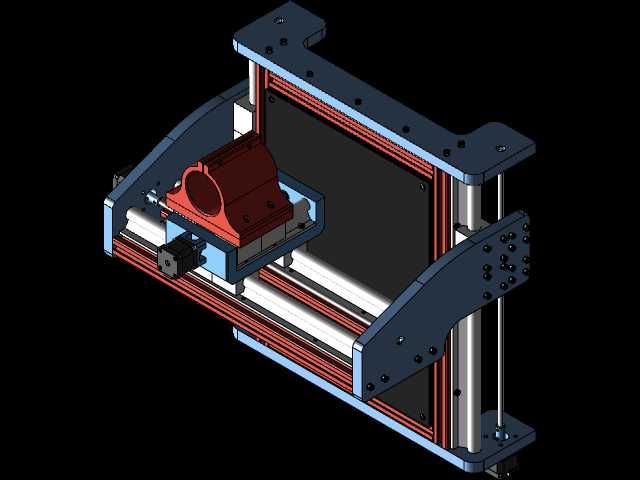

　　Z三轴均采用圆柱直线光轴搭配线性轴承的导向方案，配合精密T型丝杠传递进给动力，这种搭配在控制制造成本的前提下，能够满足轻载加工场景下的进给精度要求，光轴的安装位直接在两侧支撑臂与底部机架上做同轴定位孔设计，装配时无需额外调整导向平行度，降低了后期设备调试的难度，也减少了多连接件拼接带来的精度衰减。加工平台采用高密度层压木质垫板作为工件承载面，垫板通过沉头螺丝固定在底部Y轴移动拖板上，用户可根据加工需求自行更换垫板或加装简易工件夹具，平台四周预留的T型槽安装位，能够适配常见的小型压板、台钳等装夹配件，满足不同材质工件的装夹需求。Z轴滑台组件采用独立的安装板结构，将主轴固定座、丝杠螺母座、线性轴承座集成在同一块安装板上，

　　减少了分体式安装带来的装配误差，主轴固定座的孔径设计适配常见的小型风冷高速主轴，用户可根据加工材质的不同更换对应功率的主轴单元，无需额外修改安装结构。设备的整体外形尺寸控制在桌面可放置的范围内，安装时无需额外做地基固定，放置在平整的工作台面即可完成调平作业，底部机架预留的电机安装位，能够适配42型步进电机的安装尺寸，配合常见的开源数控控制系统即可完成整机的运动控制，对于结构设计从业者来说，这套模型的结构拆分逻辑清晰，各个传动部件的安装避让位、运动行程间隙都做了完整的预留，可直接作为小型数控设备开发的结构参考，也可根据自身的加工需求修改对应行程参数、更换传动组件规格，拓展出不同加工能力的衍生设备。在实际使用场景中，

　　这类小型数控设备可完成电子样板的PCB线路板雕刻、小型工艺礼品的浮雕加工、薄铝板的轮廓铣削、塑料零件的打孔修边等作业，相比大型工业机床，它的启动速度快、调试门槛低，加工小零件时的能耗仅为工业设备的十分之一不到，非常适合小批量打样、个人DIY制作、教学实训等场景使用。设计过程中对各个运动部件的干涉情况做了完整的模拟验证，Z轴上下移动的全行程内不会与加工平台、两侧支撑臂发生碰撞，X轴左右移动时拖链的弯曲半径也做了合理预留，避免传动线缆在长期往复移动中出现磨损，所有外露的紧固件都采用内六角圆柱头螺丝，既保证了连接强度，也让设备的整体外观更加规整，没有突出的尖锐结构，降低了操作过程中的磕碰风险。
