桌面型数控激光雕刻加工设备结构设计

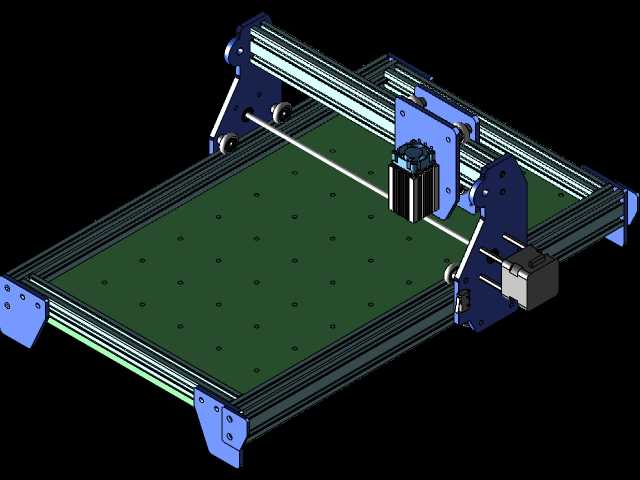

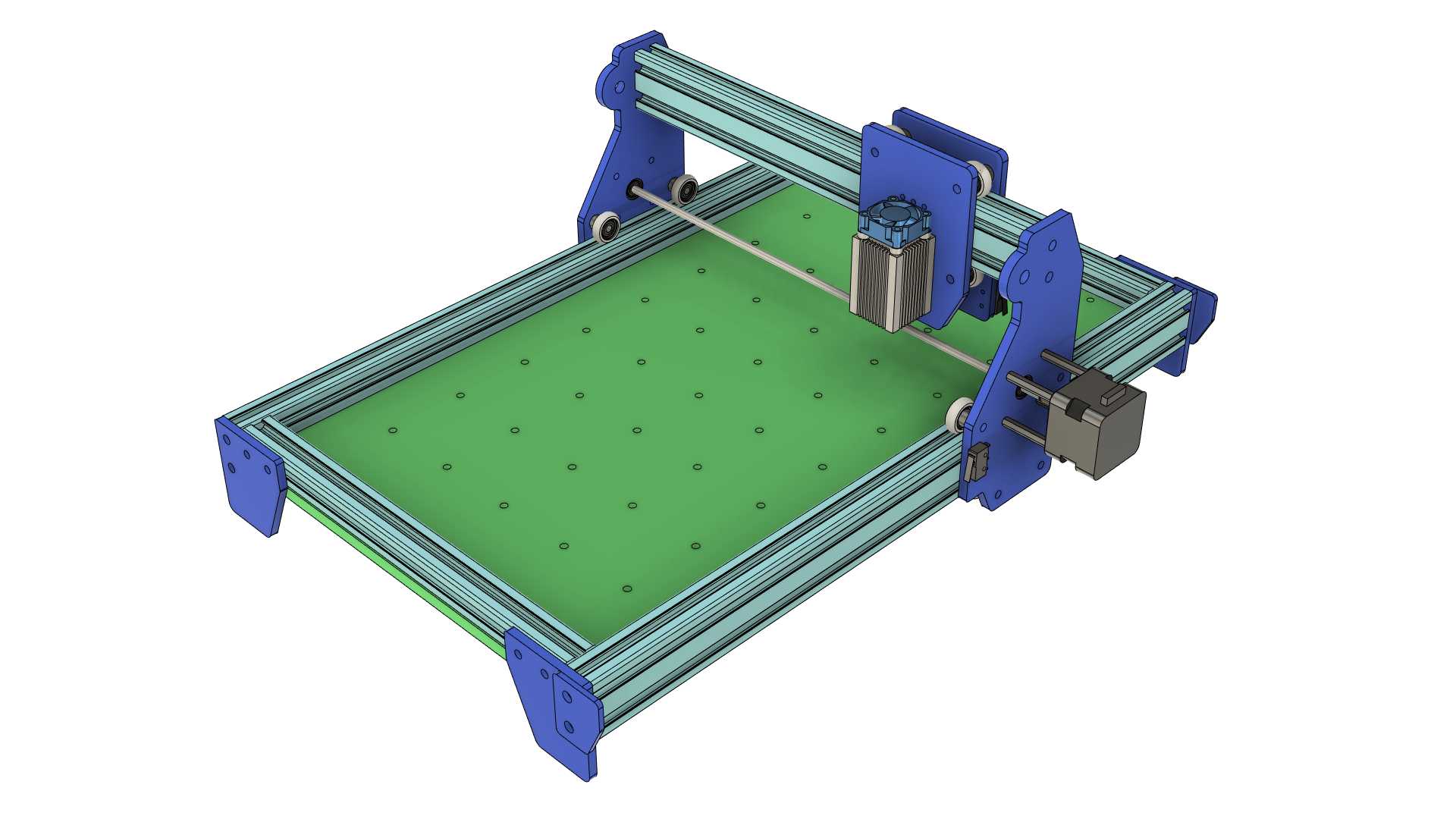

　　这款桌面式激光加工设备的结构设计，首先围绕小批量定制加工、创客场景打样、教学实训操作的实际需求展开，整体机架采用工业铝型材拼接搭建，无需复杂的焊接或一体铸造工序，既控制了整体设备自重，也方便后期根据加工幅面需求调整机架尺寸，适配不同的加工边界要求。从结构布局来看，设备采用龙门式运动架构，Y轴方向的两根平行导轨直接固定在机架两侧的铝型材上，承载龙门横梁的往复运动，X轴导轨集成在龙门横梁上，搭载激光加工头完成横向进给，Z轴方向预留了激光头焦距微调的调节行程，可适配不同厚度的待加工工件，满足非金属薄板、薄木片、亚克力、皮革等常见材料的表面雕刻、浅度切割加工需求。

　　在实际应用场景中，这类设备常被放置在工作室桌面、教学实验室操作台、小型文创加工工位上，不需要占用大面积的工业生产场地，供电采用常规民用市电即可驱动，不需要配套工业级的高压供气或大型冷却系统，日常操作门槛较低。设计过程中，两侧的导轨安装座采用蓝色工程塑料材质加工，既降低了运动部件的整体重量，减少Y轴传动的负载惯量，也能通过注塑成型的方式统一加工安装定位孔，保证两侧导轨的平行度公差控制在合理范围内，避免运动过程中出现卡滞、抖动的问题，影响最终的加工精度。

　　设备的工作台面采用带密集定位孔的绿色绝缘板材制作，表面的阵列孔既可以用来安装工件定位夹具，固定不同形状的待加工物料，也能在加工过程中辅助通风散热，减少激光加工产生的热量在台面积聚，避免工件出现受热变形的问题。传动部分采用同步带搭配滚轮的传动结构，相比丝杆传动，同步带传动的运行噪音更低，运动速度更快，完全能满足激光雕刻这类轻负载加工场景的进给速度要求，同时日常维护也更简便，只需要定期检查同步带张紧度即可，不需要频繁加注润滑脂。

　　从安装边界来看，设备整体的长宽尺寸控制在常规桌面可容纳的范围内，机架底部预留了固定安装孔位，可以直接固定在工作台面上，也可以搭配减震脚垫放置，减少高速运动过程中产生的振动传递到工作台面。激光头的安装位置采用快拆式结构设计，后期可以根据加工需求更换不同功率的激光模组，不需要重新拆解整个龙门结构，降低了设备改造升级的难度。设备尾部预留了控制电路的安装空间，驱动板、电源模块都可以集成在机架内部的空余位置，不需要额外外置控制箱，进一步压缩了设备的整体占用空间。

　　在结构细节处理上，所有铝型材的拼接位置都采用角码搭配内六角螺丝固定，连接强度足够承受高速往复运动产生的冲击力，同时所有运动部件的外侧都预留了安全防护的安装位，后期可以加装透明防护挡板，避免激光加工过程中产生的碎屑飞溅，也能阻隔激光直射对操作人员造成伤害。龙门横梁的型材截面经过选型计算，保证X轴运动到横梁两端极限位置时，横梁的形变量控制在加工精度允许的范围内，不会因为横梁下垂导致激光焦距偏移，出现雕刻深浅不一的问题。

　　这类设备的实际用途覆盖了文创产品定制、电子线路板样板刻制、教学演示数控加工原理、小型广告标识制作等多个场景，相比大型工业激光加工设备，它的采购成本更低，操作更灵活，适合小批量、多品种的柔性加工需求。设计过程中没有采用复杂的特殊定制零件，绝大多数结构件都可以通过标准铝型材、标准紧固件、通用传动配件组装完成，降低了设备的制造成本和后期维修的配件获取难度，即使是没有专业加工设备的个人制作者，也可以按照三维结构的装配关系采购标准件完成整机组装。
