桌面级小型数控雕刻机结构设计

　　这款桌面级数控雕刻机的结构设计，核心面向个人工作室、小型加工坊以及创客群体的轻量加工需求，可覆盖亚克力薄板、软质木材、PCB覆铜板、低密度工程塑料等材质的平面雕刻、切割、浅铣削作业，相比工业级大型雕刻设备，它的占地尺寸控制在常规书桌可容纳的范围，无需专门的设备安装地基，放置在平整的硬质工作台面即可完成调平投入使用，适配小批量定制化加工、手板件打样、创意作品制作等多种场景。

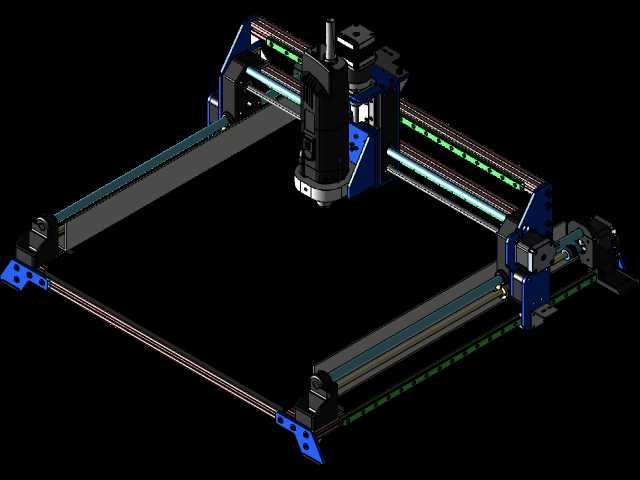

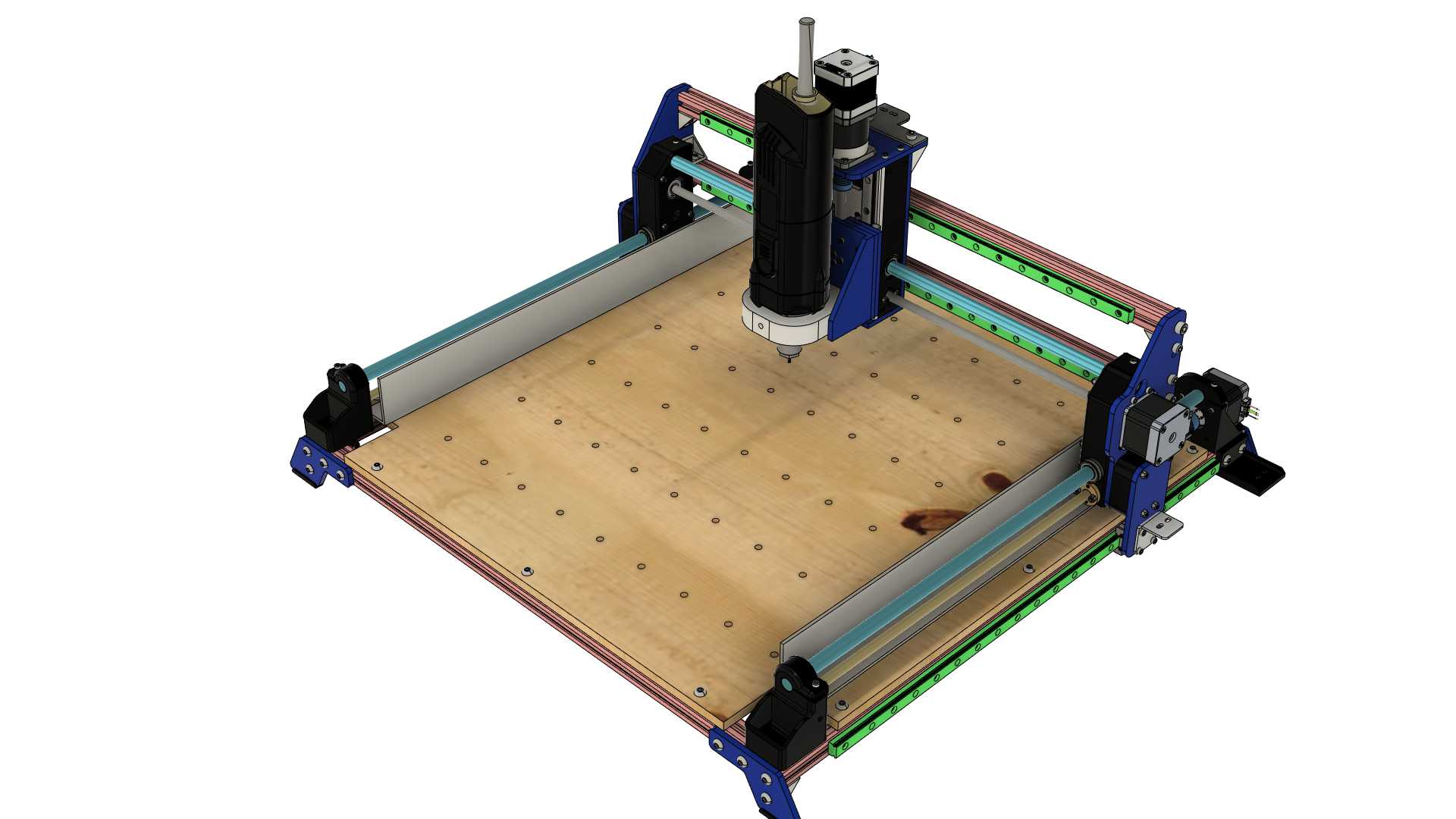

　　从整体运动结构来看，设备采用经典的龙门移动式三轴传动布局，Y轴方向的双导轨平行固定在工作台两侧的型材框架上，X轴横梁搭载在Y轴的两个滑动座上，Z轴主轴滑台挂载在X轴的滑动组件上，这种布局的优势在于工作台本身保持固定，加工过程中待加工工件不会随轴系运动产生位移惯性，既可以降低运动部件的整体重量，提升轴系高速移动时的响应速度，也能避免工件装夹不稳带来的加工偏移问题。工作台面采用高密度多层胶合板制作，表面预先加工了规则排列的装夹定位孔，既可以通过配套的压块直接固定待加工板材，也能适配通用的T型槽夹具、台钳等装夹附件，孔位的排布间距经过计算，可覆盖从巴掌大小的小型工件到接近台面满幅的大尺寸板材装夹需求，不会出现装夹干涉的问题。

　　传动部分的设计充分考虑了桌面设备的成本与精度平衡，三个运动轴均采用直线光轴搭配线性轴承作为导向支撑，传动侧使用精密T型丝杠配合消隙螺母传递动力，既可以保证运动过程中的顺滑度，也能有效降低反向间隙带来的加工误差，每个轴的动力端都预留了标准的步进电机安装位，可根据加工需求选配不同扭矩的42/57型步进电机，无需额外加工转接件即可完成装配。主轴部分采用风冷高速电主轴作为加工执行端，主轴夹头支持通用的ER系列夹头，可适配不同柄径的雕刻刀、铣刀、钻头等加工刀具，主轴安装座设计了可调节的锁紧结构，能够根据加工深度需求快速调整主轴的伸出长度，也方便后期更换不同功率的主轴组件。

　　框架部分的连接件采用模块化设计，所有的型材连接位置都使用定制的钣金件或者3D打印结构件完成定位锁紧，不需要复杂的焊接工艺，普通用户按照装配流程即可完成整机组装，框架的底部四个角都设计了可调式支撑脚，可通过旋转支撑脚调整设备的整体水平度，抵消放置台面不平整带来的导轨扭曲问题。两侧的Y轴导轨安装座经过同轴度校准设计，装配时只需要将导轨卡入预设的定位槽内即可保证两根导轨的平行度，不需要反复打表调整，大幅降低了设备的组装调试难度。

　　电气走线的布局也做了专门的优化，所有运动轴的线缆都通过拖链进行收纳固定，拖链的弯曲半径经过核算，可保证轴系在全行程运动过程中线缆不会出现拉扯、弯折过度的问题，既可以避免线缆磨损带来的电气故障，也能让设备整体外观更加整洁，不会出现线缆杂乱干涉运动部件的情况。设备的加工行程设计充分平衡了加工范围与设备刚性，X、Y轴的有效行程可满足常规小幅面加工件的尺寸需求，Z轴的有效行程可适配不同厚度的工件装夹，同时预留了足够的刀具升降空间，避免加工过程中主轴撞到工件或者工作台面。

　　在实际使用场景中，这款设备既可以完成木质标牌、工艺摆件的浮雕雕刻作业，也可以完成亚克力字、塑料壳体的切割加工，还能针对电子爱好者的需求完成PCB电路板的铣削制作，相比手动雕刻工具，它的加工精度一致性更好，可长时间重复执行相同的加工路径，不会出现手动操作的疲劳误差。设备的整体刚性设计针对轻载加工场景做了优化，在加工软质材料时不会出现明显的振动颤刀问题，加工出的工件边缘光滑，不需要过多的后期打磨处理。如果有更高刚性的加工需求，也可以通过更换更高强度的导轨支撑件、加大丝杠直径的方式完成升级，整体结构预留了足够的改装冗余，方便用户根据自身的使用需求做个性化调整。
