文档扫描仪用索尼线阵CCD结构设计

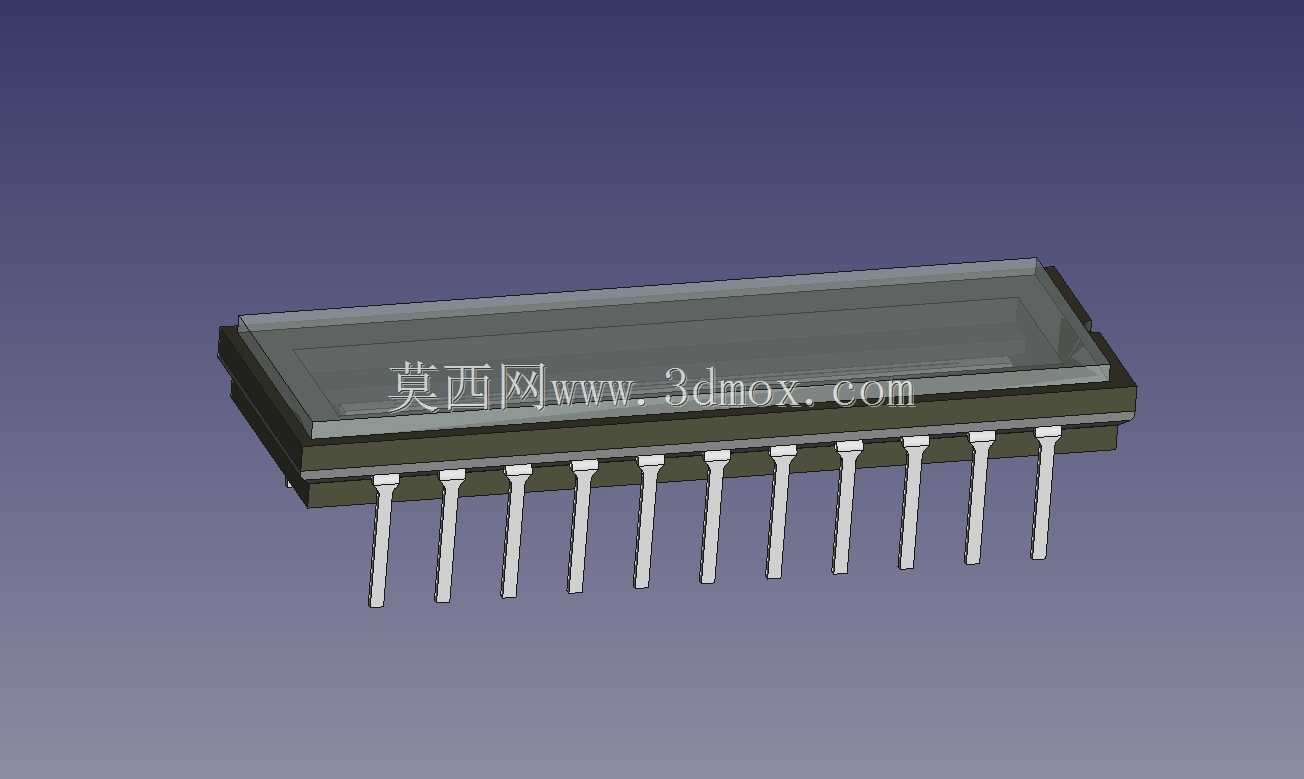

　　在文档扫描设备的核心成像单元选型与结构适配环节，线阵CCD的安装精度、光学窗口特性直接决定最终扫描成像的均匀性与分辨率表现，本次呈现的ILX533K线阵CCD三维结构，完整还原了该款索尼线阵成像元件的全部外形特征与安装接口细节，可直接用于扫描仪整机结构设计阶段的干涉检查、安装位布局校核工作。从实际应用场景来看，这类线阵CCD主要搭载于高速文档扫描仪、大幅面工程图纸扫描仪、票据识别扫描设备中，依靠单行感光像元的逐行曝光特性，配合走纸机构的匀速进给完成整幅面的图像采集，相比面阵成像元件，线阵CCD在单方向上可以做到更高的感光像元密度，同时避免了面阵成像常见的边缘畸变问题，适配文档扫描对文字边缘锐度、色彩均匀度的严苛要求。

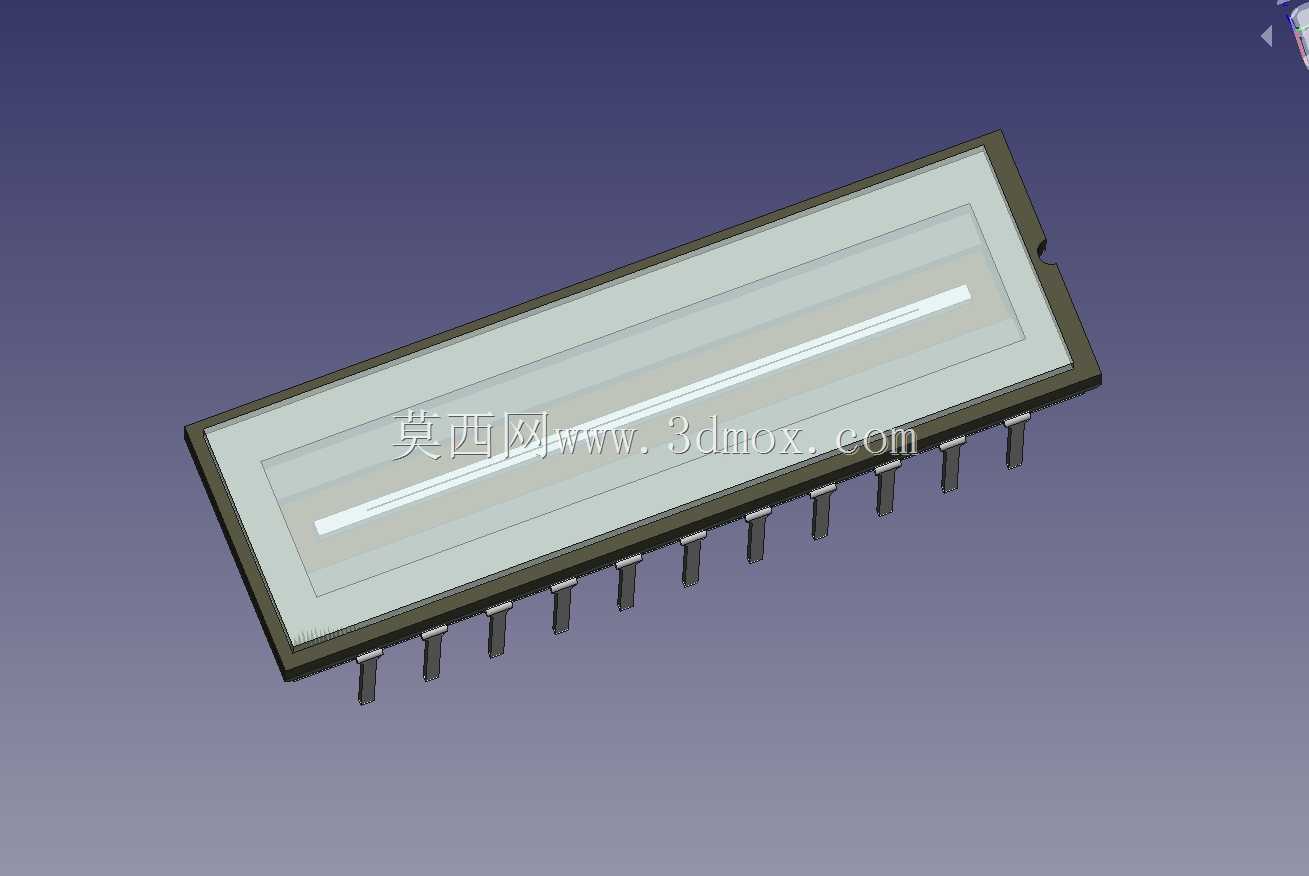

　　从产品功能特性来看，该款线阵CCD的感光区域沿器件长轴方向居中布置，上方覆盖的光学保护窗口做了透明度可调的结构预留，设计阶段可根据整机光路的滤光需求，在窗口位置加装不同透过率的滤光薄层，或是调整窗口的安装角度来规避环境杂光的反射干扰；器件两侧的定位缺口是结构装配时的核心对位基准，在扫描仪的成像辊道安装位设计时，需要严格保证感光线与走纸方向的垂直精度，偏差控制在0.05mm以内才能避免扫描图像出现梯形畸变。从设计思路上看，这款器件采用标准双列直插封装形式，引脚沿器件长轴两侧等距排布，建模过程中完整还原了每根引脚的伸出长度、截面尺寸与引脚间距，在做PCB板布局时可以直接调用该模型完成引脚焊盘的对位匹配，

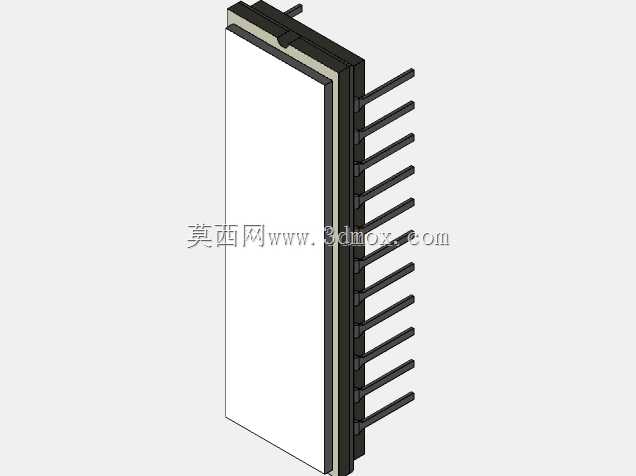

　　避免出现封装尺寸不匹配导致的装配干涉；器件本体的塑封外壳做了阶梯式的边缘处理，靠近感光窗口的位置做了内收的台阶结构，给光路中的导光条、透镜组预留了足够的安装间隙，不会因为器件外壳的公差导致光学元件与CCD本体发生磕碰。在外形尺寸与安装边界层面，器件整体为长条形扁平结构，厚度方向的尺寸控制在较低水平，适合扫描仪内部紧凑的光路堆叠布局，安装时需要在器件背部预留0.8mm以上的散热间隙，因为长时间连续扫描工作时，CCD的驱动电路会产生一定热量，预留间隙可以避免热量堆积导致的感光像元噪声升高；引脚的弯折半径在建模时做了符合焊接工艺要求的处理，在做PCB安装位设计时，不需要额外调整引脚的成型参数，

　　直接按照模型给出的引脚位置设计焊盘即可满足波峰焊的工艺要求。另外在结构适配时需要注意，光学窗口的表面平面度要求较高，安装压块不能直接压在窗口区域，只能接触器件两侧的塑封本体定位边，否则会导致窗口玻璃受力变形，影响光路的聚焦精度，最终出现扫描图像局部虚焦的问题。
