圆形多功率朗伯LED安装固定底座结构

　　在中小功率LED照明模组、工业设备状态指示灯、小型景观照明灯具的结构设计环节，安装底座的适配性直接决定了灯珠的固定可靠性、散热传导效率以及整灯的装配公差控制水平，这款圆形结构的LED安装底座，正是针对4颗1W或3W朗伯型LED的阵列排布需求开发的配套固定结构，适配市面常见的从国内供应链渠道出货的同规格朗伯LED灯珠，可直接嵌入对应尺寸的灯壳腔体完成装配。从实际使用场景来看，这类底座多应用在嵌入式筒灯、设备舱内照明模组、小型圆形投光灯的内部结构中，作为灯珠与外部散热壳体之间的衔接载体，既承担灯珠的定位固定作用，也可作为辅助导热路径，将灯珠工作时产生的热量传导至后端散热结构，避免灯珠结温过高导致的光衰过快问题。

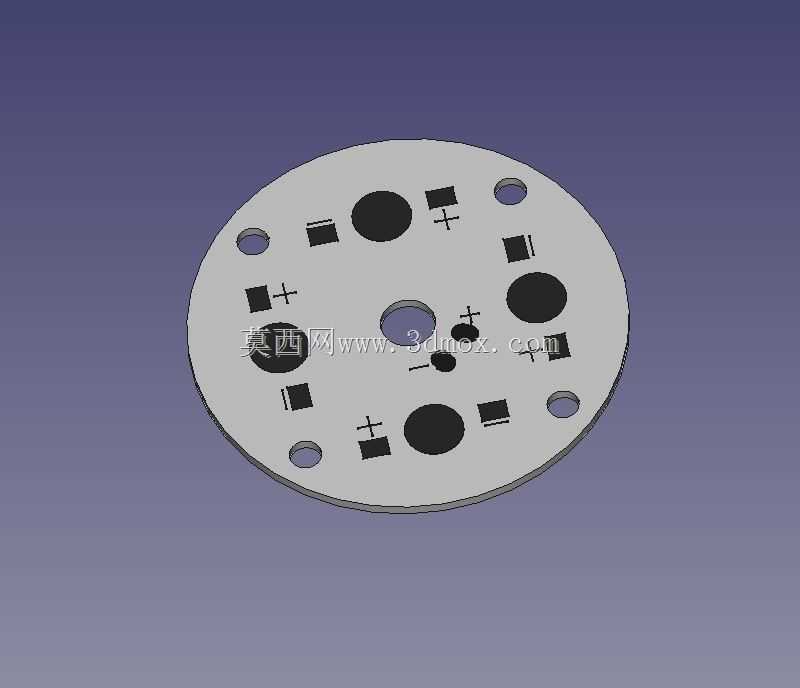

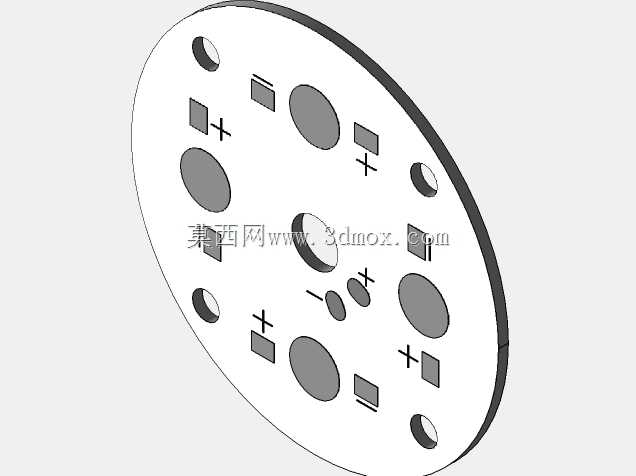

　　从结构设计逻辑来看，底座整体采用薄型圆盘构型，外轮廓为正圆形，能够完美适配圆形灯壳的内部安装腔体，不会出现方形结构在圆形腔体内的边角空间浪费问题。盘面的灯珠安装位采用对称式阵列排布，4个大尺寸圆形沉台对应1W或3W朗伯LED的灯珠本体安装区域，每个沉台旁侧预留了方形焊盘避让位，同时标注了正负极标识，可直接引导生产环节的焊线操作，避免极性接反导致的灯珠烧毁问题。盘面上均匀分布的4个小型通孔为安装固定孔，可通过M2规格的自攻螺丝或铜柱将底座锁紧在后端散热基座上，孔位的排布公差控制在±0.05mm范围内，能够保证多批次生产时的装配互换性，不会出现孔位错位导致的装配卡顿问题。底座中心位置预留了大尺寸中心通孔，该孔位可用于穿设供电引线，也可作为中心定位孔，配合装配治具完成底座与散热壳体的快速同轴定位，降低装配环节的对位调整时间。

　　从安装边界尺寸来看，底座的整体厚度控制在2mm以内，属于薄型安装结构，不会占用灯壳内部过多的轴向空间，对于内部腔体高度有限的超薄型灯具设计十分友好。外圆直径可根据适配的灯壳尺寸做对应调整，当前结构的固定孔中心距、灯珠安装位中心距均按照常规1W/3W朗伯LED的焊盘尺寸做了匹配设计，灯珠安装位的沉台深度为0.5mm，刚好能够托住灯珠的陶瓷基板边缘，避免焊线后灯珠出现歪斜偏移，保证所有灯珠的出光面处于同一水平面，使出光角度保持一致，不会出现局部光斑偏移的问题。盘面的正负极标识采用凸刻结构设计，在注塑或冲压加工环节可直接成型，不需要后续额外丝印工序，能够降低生产加工的工序成本，同时凸刻标识不会因为长期使用出现磨损脱落的问题，即使在后续维修拆换环节，也能清晰辨认极性方向。

　　在实际选型应用时，需要注意底座的材质匹配，如果是用于3W功率的LED阵列，建议选用铝合金材质做阳极氧化处理，既能够保证结构强度，也具备良好的导热性能，可将灯珠热量快速传导出去；如果是用于1W功率的低负载场景，也可选用阻燃PC材质注塑成型，能够降低材料成本，同时具备良好的绝缘性能，避免焊盘与金属壳体接触导致的短路问题。底座的所有边缘均做了R0.2mm的圆角处理，不会出现锐边割线的问题，在穿设供电引线时能够保护线材绝缘层不被刮破，提升整灯的电气安全性能。另外，盘面的焊盘避让位深度为0.3mm，刚好能够容纳灯珠引脚的焊锡凸起，避免底座安装时焊锡点与散热基座接触造成短路，同时也能保证灯珠基板与底座表面完全贴合，减少热阻提升散热效率。

　　从装配流程的适配性来看，这款底座的结构设计充分考虑了批量生产的装配效率，所有孔位均为直孔设计，没有复杂的倒扣或侧凹结构，无论是冲压加工铝合金材质还是注塑加工塑料材质，都能够实现快速脱模，加工良率高。安装时可先将LED灯珠焊接在对应位置，完成引线焊接后，直接通过4个固定孔将底座锁附在散热壳体上，不需要额外的定位治具做复杂调整，中心孔的定位设计能够让底座与灯壳保持同轴，保证整灯的出光中心与灯具外罩的中心重合，提升成品的外观一致性。对于需要做二次光学配光的设计场景，该底座的灯珠排布间距也能够适配常规的圆形透镜组安装尺寸，可直接在底座外侧加装对应角度的透镜压圈，不需要额外修改透镜的安装结构，能够缩短配套产品的开发周期。
