直插式草帽型发光二极管结构设计

　　在消费电子、工业控制、仪器仪表的电路板设计场景中，直插式发光二极管是最常用的板载指示光源，其中草帽型封装的LED因为发光角度大、正向压降低、适配波峰焊工艺的特性，在各类量产设备的状态指示回路中应用占比极高。做这类分立元件的三维建模时，首先要匹配实际生产中的插件工艺要求，引脚的中心距、引脚直径、引脚伸出长度都要严格对应PCB封装的焊盘间距，避免出现三维装配干涉，导致实际生产时元件无法顺利插装过波峰焊。

　　这款草帽LED的头部采用半球形出光面设计，相比普通圆头直插LED，其发光半角可以达到120度以上，在面板指示场景下，不需要额外加装导光柱就可以实现大角度的可视效果，适合设备面板的电源指示、故障告警、运行状态提示这类需要操作人员从不同方位都能清晰识别光源状态的场景。封装本体的台阶结构是设计时需要重点关注的部分，这个台阶的直径和高度直接决定了元件插装后与PCB板面的贴合间隙，间隙过小会导致焊锡无法顺利浸润引脚形成可靠焊点，间隙过大则会导致元件在过焊时出现歪斜、浮高的问题，建模时这个台阶的尺寸公差需要控制在±0.1mm以内，匹配PCB开孔的直径公差。

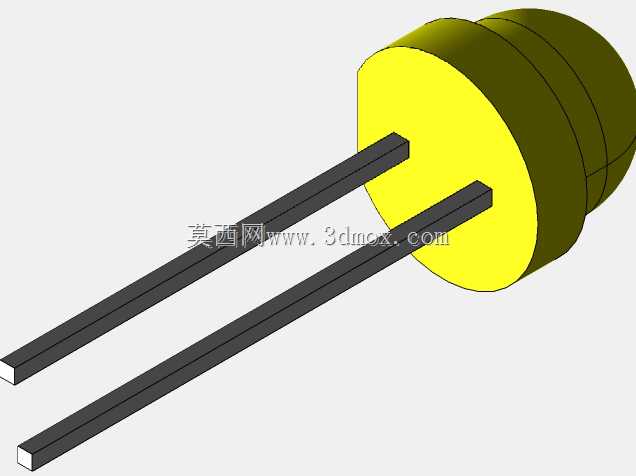

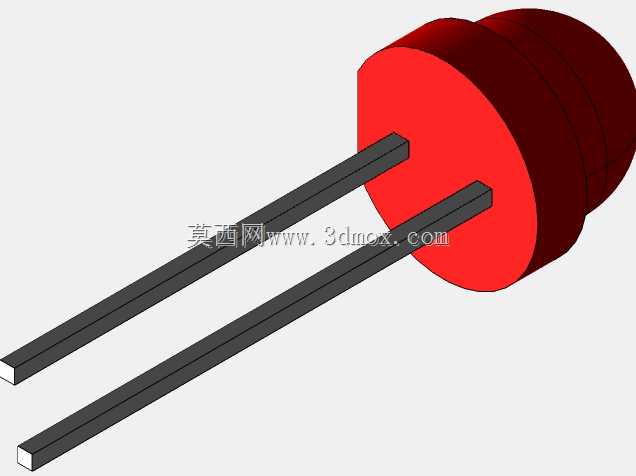

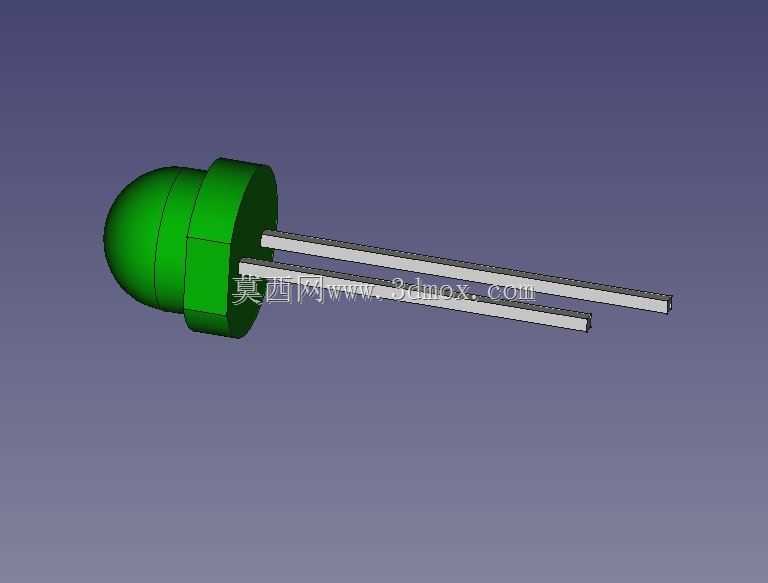

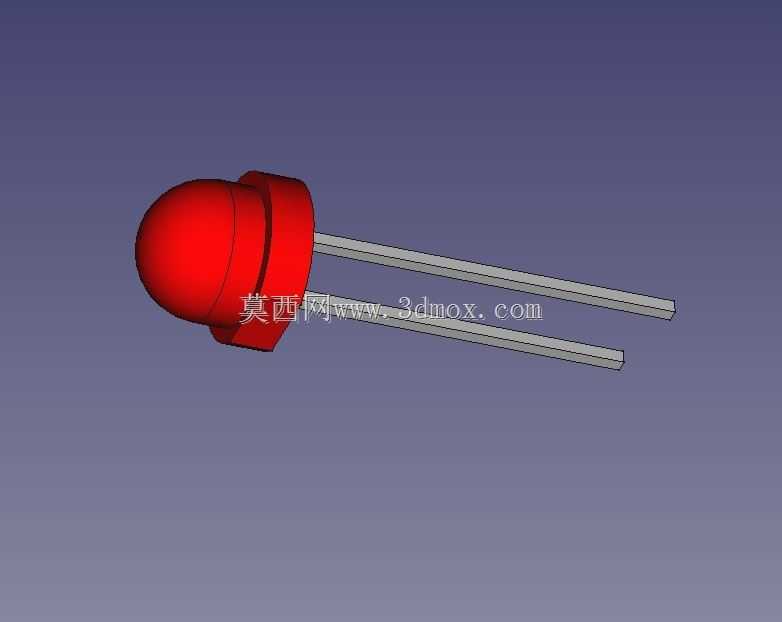

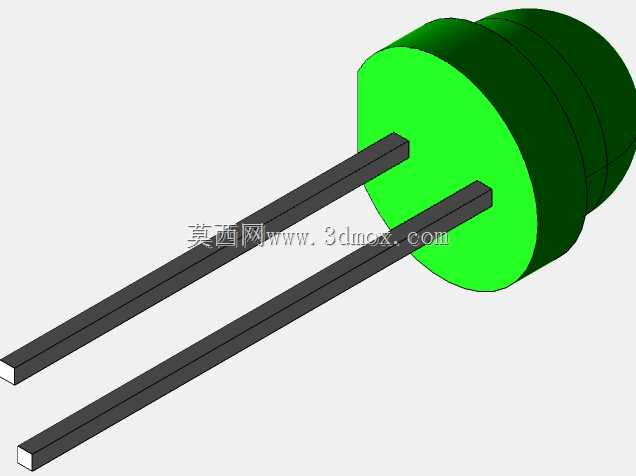

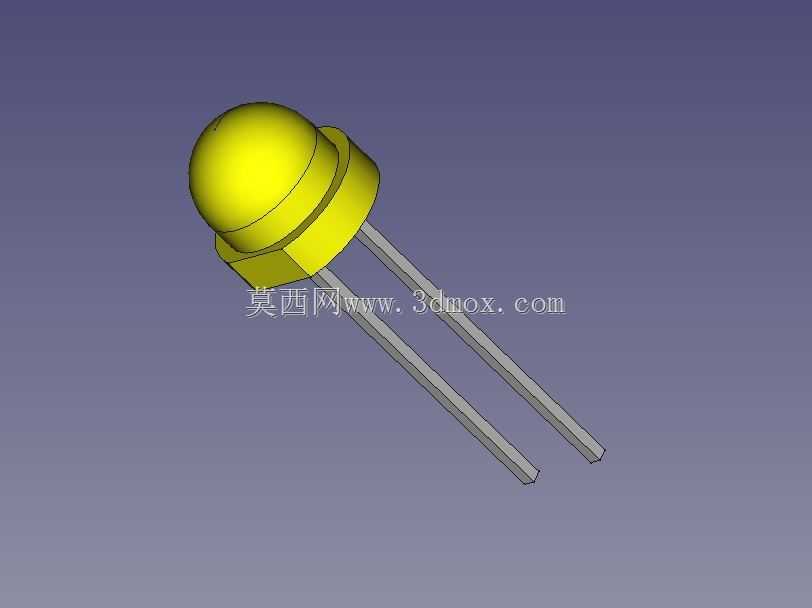

　　引脚部分采用平行直插设计，两根引脚分别对应芯片的正负极，建模时需要还原引脚的平直度要求，实际生产中引脚如果出现弯折变形，会导致插件机无法顺利吸料插装，所以三维模型里引脚的直线度、平行度都要符合量产元件的出厂参数，引脚末端做轻微的倒角处理，对应实际元件引脚的浸锡端结构，方便插件时顺利穿过PCB焊盘。从功能特性来看，这类草帽LED的工作电流通常在20毫安区间，支持多种发光波长可选，包括红、绿、蓝、黄、白等常规发光颜色，不同颜色的芯片正向压降存在细微差异，但封装外形尺寸保持一致，在做PCB布局时可以统一封装规格，不需要针对不同发光颜色调整焊盘设计。

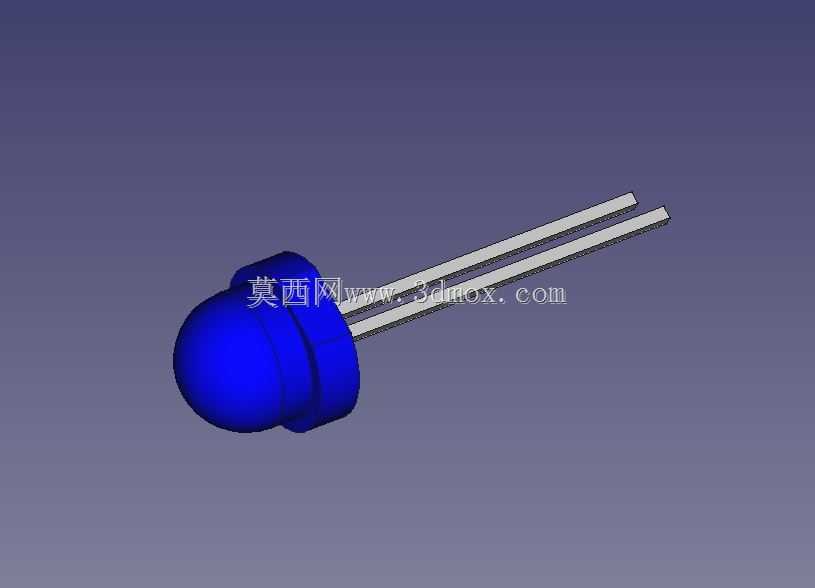

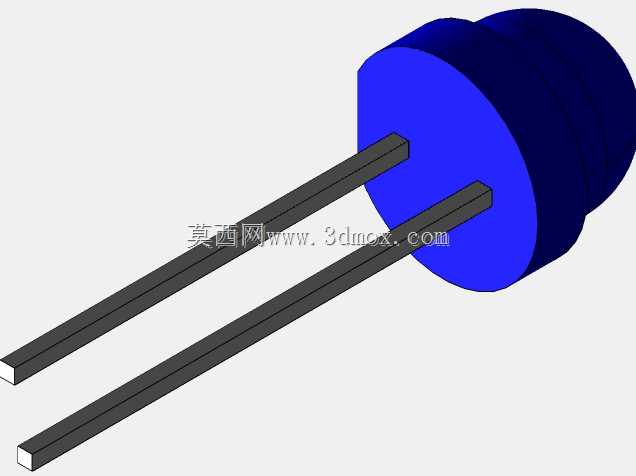

　　在做整机结构的干涉检查时，这类元件的头部高度是需要重点核对的安装边界，因为草帽型LED的头部直径比普通3mm圆头LED更大，在排布相邻元件时，需要预留足够的横向间隙，避免和旁边的电阻、电容、接插件等元件出现空间干涉，尤其是在带有透明面罩的设备面板设计中，LED头部到面罩内表面的距离也要控制在合理范围，距离过远会导致光源发散，指示边界模糊，距离过近则会顶到面罩出现装配问题。建模时还原的蓝色封装胶体部分，对应实际生产中的环氧封装材料，这种材料具备良好的绝缘性和透光性，同时可以保护内部的发光芯片、键合引线不受外界水汽、粉尘的侵蚀，提升元件的环境适应性，在常规工业环境下可以满足-40℃到85℃的工作温度要求，适配大多数非极端工况的设备使用需求。

　　在仪器仪表类产品的设计中，这类草帽LED经常被排布在仪表盘的周边，用来指示不同的测量量程、通讯状态、电源通断情况，因为其发光柔和不刺眼，不会对操作人员读取表盘数值造成视觉干扰，同时功耗极低，在电池供电的便携式仪表中，即使长时间点亮也不会对整机续航造成明显影响。做三维模型的结构还原时，没有对内部的芯片、键合线做过度细化，因为结构设计阶段只需要关注元件的外部装配尺寸，内部结构不会影响PCB布局和整机装配的干涉检查，这种简化处理也符合结构工程师日常建模的实际需求，避免不必要的特征增加模型的复杂度，提升装配体的打开和运算效率。

　　实际选型时，这类直插草帽LED的安装方式不需要额外的固定座，直接插装在PCB上焊接即可，相比贴片LED，其焊接强度更高，抗振动性能更好，在有一定振动工况的工业设备上使用时，不容易出现掉件、虚焊的问题，这也是很多工业类设备至今仍然大量使用直插封装LED的核心原因。建模过程中对封装本体的分模线做了细微的还原，对应实际注塑封装时的合模位置，虽然这个特征不影响装配，但可以提升模型的写实度，在做产品渲染、装配动画制作时可以获得更真实的视觉效果。引脚的长度设计预留了波峰焊后的剪脚余量，对应实际生产中过完波峰焊后将多余引脚剪至合适长度的工艺要求，模型里的引脚长度是按照出厂时的原始长度建模，工程师在使用时可以根据自己的PCB设计需求，自行裁剪调整引脚长度，匹配不同板厚的安装需求。
