带引线半导体红色激光发射组件结构

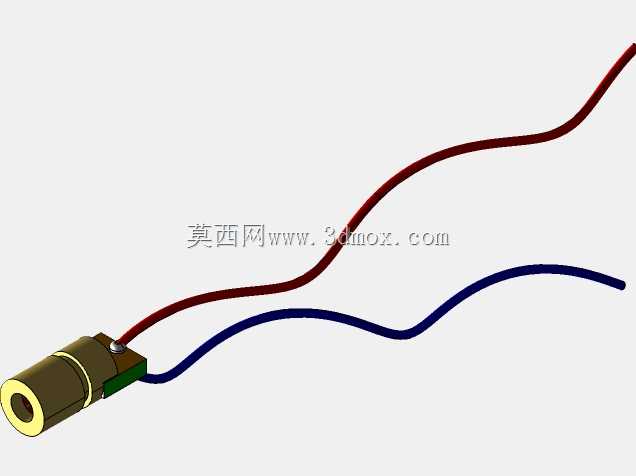

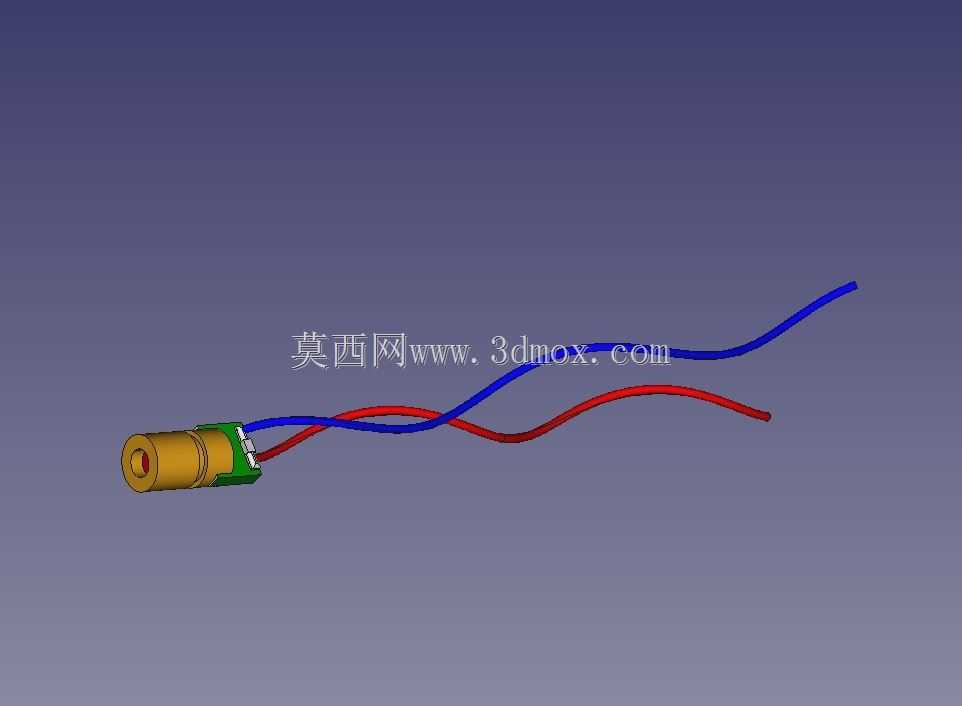

　　在工业光电检测、消费类电子指向、小型激光模组集成场景里，这类带引线的半导体激光发射组件是核心的光源发生部件，日常接触到的条码扫描枪定位线、小型水平仪投线光源、DIY激光指示装置、工业设备对位标线的光源端，大多采用同结构的激光二极管组件作为发射核心。从结构设计逻辑来看，整个组件以铜质金属封装外壳作为主体基座，外壳内部集成了激光发射芯片、准直透镜组与驱动限流元件，尾部伸出的红、蓝两根引线分别对应电源正负极接线端，引线采用多股铜芯绝缘导线，线身做了耐弯折的绝缘包覆，适配小空间内的布线弯折需求，不会因为装配时的小角度走线出现绝缘层破损或者线芯断裂的问题。金属外壳的侧壁做了定位卡槽结构，装配时可以直接卡入配套的塑料或者金属固定座内，

　　不需要额外做复杂的周向定位，外壳前端的出光口做了内凹设计，能够避免装配过程中剐蹭蹭花准直透镜表面，影响出光的准直度。从安装边界来看，这类小型激光组件的主体圆柱直径通常在6mm左右，主体长度不含接线端约12mm，引线出线长度预留了100mm以上的冗余量，适配不同安装深度的模组壳体，安装时只需要在固定面板上开出对应直径的安装孔，将组件卡入后通过点胶或者侧面顶丝固定即可，不需要设计复杂的压紧结构，装配工序非常简便。实际使用过程中，这类组件的出光功率稳定在毫瓦级，属于低功率半导体激光发射件，驱动电压匹配常规的直流低压供电回路，不需要额外配置高压驱动模块，直接串联匹配阻值的限流电阻即可正常工作，出光光斑经过内置透镜准直后，

　　在数米距离内仍能保持清晰的细线状光斑，完全满足对位、指示、扫描触发类场景的使用需求。设计这类组件的三维结构时，需要重点考量金属外壳与内部透镜、芯片的同轴度公差，若同轴度偏差超过0.05mm，出光方向就会出现明显的偏斜，导致最终装配后的标线位置偏离设计基准；同时引线与尾部封装端的连接位置需要做防拉脱结构设计，避免装配布线时拉扯引线导致内部接线脱焊，造成组件失效。不同于大功率工业激光切割头的复杂水冷、密封结构，这类小型半导体激光组件的结构设计更偏向小型化、易装配、低成本方向，所有结构特征都围绕批量自动化装配做了优化，金属外壳采用车削加工一次成型，尾部的接线端采用标准的焊盘接线，不需要定制特殊的接插件，

　　能够适配大多数小型光电设备的内部安装空间，在很多对安装体积有严格限制的便携类光电设备里，这类结构的激光组件是首选的光源方案。另外在结构细节上，组件侧面的绿色PCB基板是内置驱动电路的承载板，板上集成了限流电阻与防静电保护元件，能够避免外接电源波动或者静电击穿损坏内部的激光芯片，PCB板与金属外壳之间做了绝缘隔离，不会出现外壳带电的问题，引线焊接位置做了点胶加固，提升引线的抗拉扯能力，出光口的透镜采用压合方式固定在金属外壳内圈，不需要额外的压圈固定，减少了零件数量，也压缩了整体的轴向尺寸。
