适配1W3W朗伯型LED的圆形安装基座

　　做照明结构设计的工程师大多接触过朗伯型LED的安装适配问题，这类发光角接近120度的灯珠，不管是1W还是3W功率规格，对安装基座的孔位同轴度、散热接触面积、安装避让空间都有明确要求，这款圆形安装基座就是针对这类灯珠的多灯位集成安装场景设计的。从实际应用场景来看，这类基座多用于小型补光灯、机器视觉环形光源、嵌入式筒灯的发光面承载结构，区别于常规方形铝基板的安装方式，圆形结构能更好匹配环形布光的光路需求，让多颗灯珠的发光角度在目标照射面形成均匀的照度叠加，避免出现方形基板边角位置的灯珠照射范围偏移的问题。

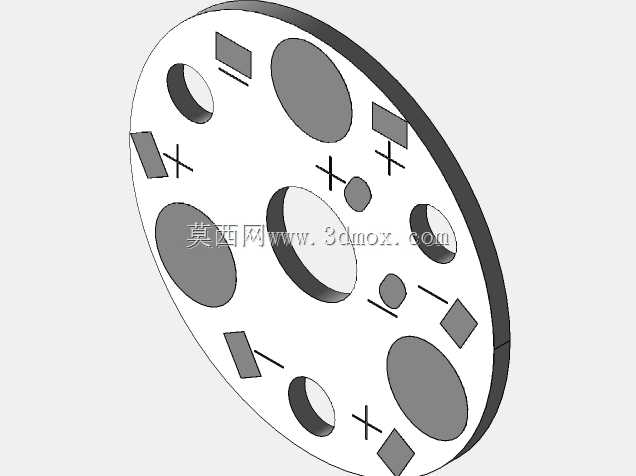

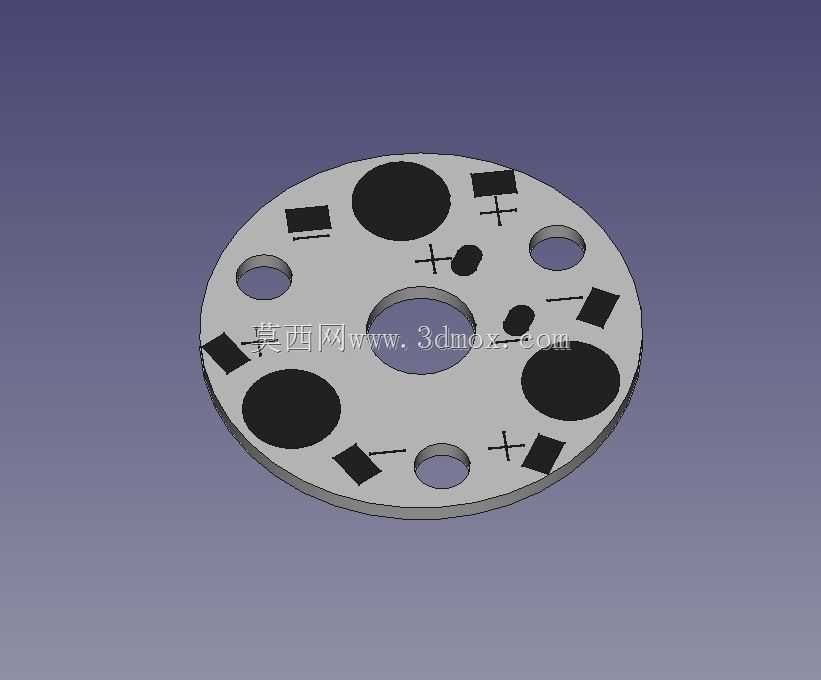

　　从结构设计思路上看，整个基座采用圆盘式薄型结构，盘面沿圆周方向均匀排布多组安装位，其中大尺寸圆形通孔对应3W功率朗伯LED的灯珠穿设位置，孔位直径刚好匹配灯珠胶体的外径公差，装配时灯珠发光面可以完全露出基座表面，不会被基座结构遮挡发光角度；稍小的圆形通孔对应1W功率朗伯LED的安装位，两类功率的灯位沿圆周交错排布，能在有限的圆盘面积内实现更高的灯珠排布密度，同时预留足够的走线间隙。除了灯珠安装孔之外，盘面上还设置了多组矩形避让槽与十字定位标记，矩形槽对应灯珠引脚的焊盘避让空间，避免装配时焊盘凸起与基座表面产生干涉，保证灯珠背面的散热面能完全贴合基座的安装平面，降低接触热阻；十字定位标记则是为了自动化贴装工序设置的视觉对位基准，贴装设备可以通过识别十字标记快速校准灯珠的贴装角度，保证每颗灯珠的发光中心都对准预设的光路方向，减少人工对位的装配误差。

　　从安装边界与尺寸适配角度来说，基座的外圆直径适配常规小尺寸环形光源的外壳内径，圆盘边缘的厚度做了减薄处理，可以直接嵌入外壳的环形卡槽内，不需要额外设置压圈固定，减少装配零件数量。盘面中心的大尺寸通孔是走线与中心光学元件的避让空间，比如需要在光源中心加装摄像头、导光柱或者测温传感器时，这个中心孔可以直接容纳相关元件，不需要额外对基座进行二次加工。盘面上分布的小型菱形定位孔，是与后端散热结构的定位柱配合使用的，装配时定位柱穿入菱形孔，可以限制基座的周向转动，避免使用过程中因为震动导致灯珠位置偏移，同时保证基座背面与散热结构的接触位置完全对齐，让每颗灯珠的热量都能通过基座传导到后端散热结构上。

　　实际选型使用时需要注意，这类基座的安装面平面度公差控制在0.1mm以内，能保证灯珠散热面与基座的贴合间隙小于导热硅脂的填充厚度，不会出现局部悬空导致的散热不良问题。不同功率灯位之间的间距经过光路模拟验证，相邻灯珠的发光范围在目标工作距离上刚好衔接，不会出现明显的暗区，也不会因为灯珠间距过小导致热量集中。基座上的所有孔位边缘都做了0.2mm的倒角处理，既可以去除加工毛刺，避免装配时刮伤灯珠引脚的绝缘层，也能引导灯珠快速装入孔位，提升装配效率。区别于通用的平面安装板，这款基座的布孔方式完全围绕朗伯型LED的发光特性设计，不需要设计人员再重新排布灯位、计算避让空间，直接匹配对应功率的灯珠就能完成发光模组的装配，能大幅缩短小型环形照明产品的开发周期，也适合用于现有照明设备的灯板替换改装场景，只要外壳的安装内径匹配，就能直接替换原有损坏的灯珠基座，不需要修改其他结构件。
