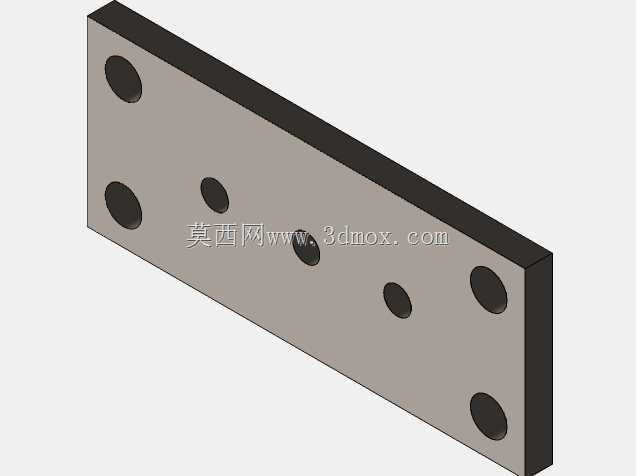

这套导向支撑类装配结构,常出现在小行程直线往复动作的教学演示与功能验证场景中,很多刚接触机械装配设计的从业者,会在结构练习阶段接触到这类典型的双安装板导向布局。从实际使用场景来看,这类结构可以作为小型压装工位的导向承载基体,也能作为检测工位的滑动支撑单元,两端的法兰安装板可以直接通过螺栓固定在设备的安装基面或者工位架体上,不需要额外设计转接支座,安装边界清晰,安装板上的通孔位置按照常规螺栓间距排布,适配M6-M8规格的紧固件,整体安装占用的横向空间根据导向杆的长度决定,常规练习用的规格整体长度在300mm左右,宽度方向不超过120mm,不会占用过多的设备内部安装空间。

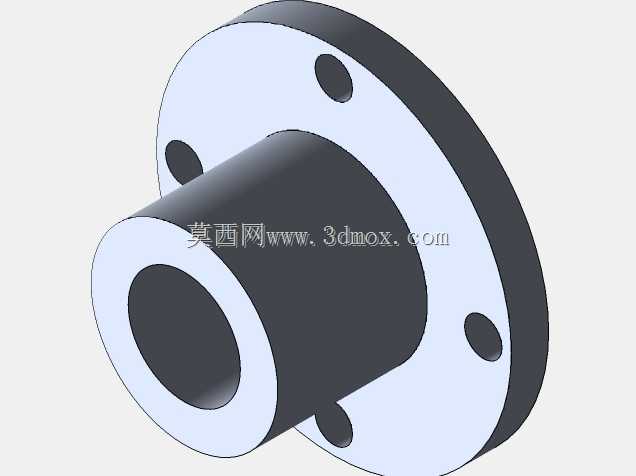

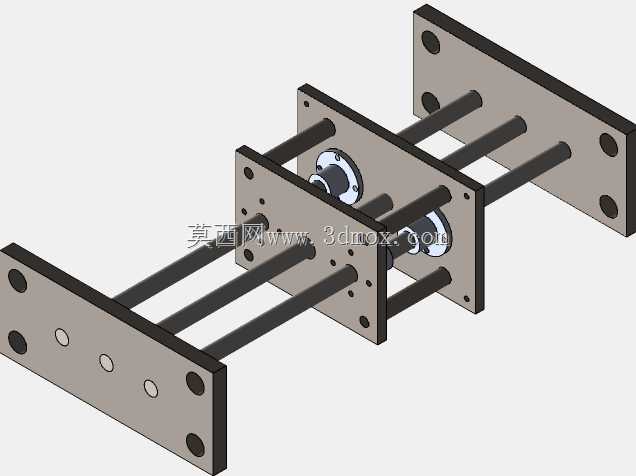

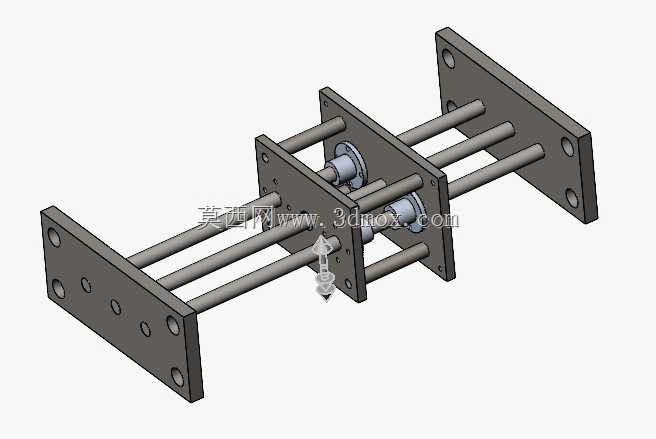

从功能特性上看,这套结构核心是靠四根平行布置的光杆作为导向承载部件,中间的滑动板可以沿着光杆做直线往复动作,光杆两端分别固定在两侧的法兰安装板上,光杆和安装板的配合采用过渡配合加顶丝锁紧的方式,保证导向杆的平行度,避免滑动过程中出现卡滞。中间滑动板上预留了两个轴类零件的安装位,可以用来安装直线轴承或者铜套,降低滑动过程中的摩擦阻力,也可以直接在滑动板上加工光孔和光杆配合,适合低速、低负载的动作场景。滑动板上还预留了执行元件的安装位置,可以加装小型气缸、电磁铁或者检测探头,随着滑动板的动作完成对应的压合、检测或者移位动作。

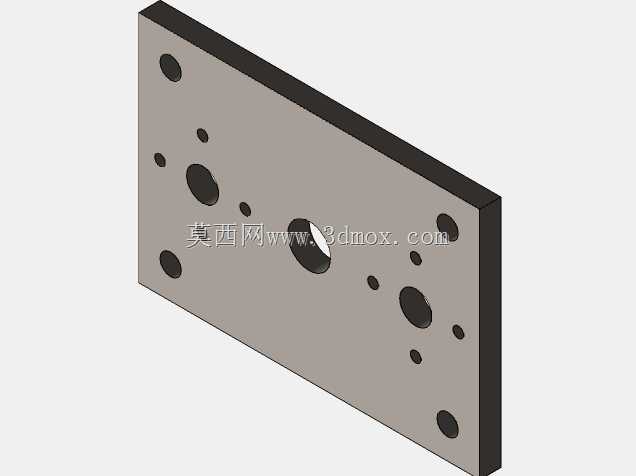

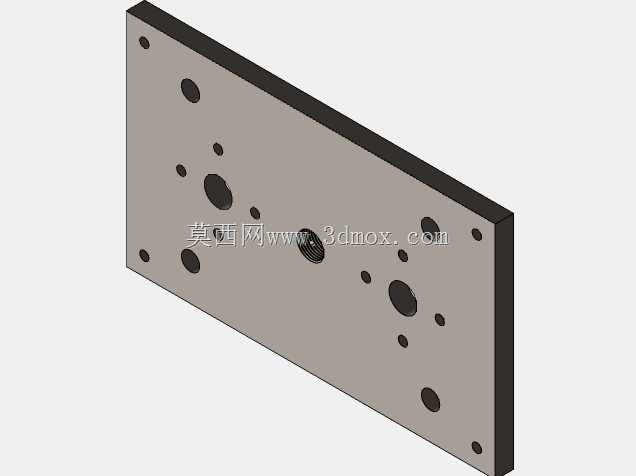

设计思路上,这套结构采用对称式布局,四根导向杆呈矩形排布,相比两根导向杆的结构,抗偏载能力更强,当滑动板承受侧向力的时候,不会出现导向杆受力变形导致的动作卡滞,适合承受一定偏心负载的工况。两侧的法兰安装板采用等厚的钢板加工,板上的安装孔采用对称排布,不管是正装还是反装都能适配安装基面的孔位,降低安装出错的概率。中间的滑动板厚度比两侧安装板稍薄,在保证结构强度的前提下减轻滑动部分的重量,降低动作过程中的惯性,提升往复动作的响应速度。导向杆的长度可以根据实际行程需求调整,不需要改动其他零件的尺寸,只需要更换对应长度的光杆就能适配不同的行程要求,零件的互换性较强。

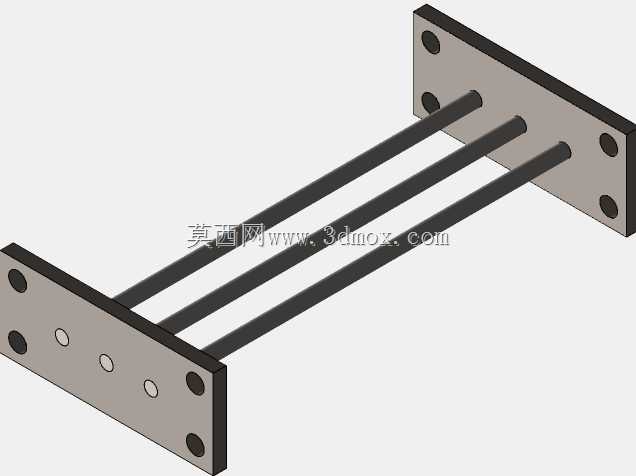

从装配逻辑来看,这套结构的装配顺序遵循从固定端到活动端的原则,先将四根导向杆的一端固定在其中一侧的法兰安装板上,再穿入中间的滑动板,之后将导向杆的另一端固定在另一侧的法兰安装板,最后调整滑动板的滑动顺畅度,保证滑动板在全行程范围内没有卡滞点,再锁紧所有的顶丝和紧固件。这种装配逻辑也适合实际生产中的设备组装,不需要复杂的专用工装,靠常规的内六角扳手、铜锤就能完成整个装配过程,装配难度低,适合新手练习装配公差的配合选择,比如导向杆和安装板的配合公差选H7/k6,滑动板和导向杆的配合如果用铜套的话选H8/f7,这些公差选择的知识点都能通过这套结构的装配练习得到直观的认知。
在实际的设备改造场景中,这类结构也常被用来做简易的直线导向单元,比如在小型非标设备上,需要一个短行程的直线动作,不需要高精度的直线导轨,用这种光杆导向的结构成本更低,加工难度小,维护也方便,只需要定期在光杆上涂抹润滑脂就能保证长期顺畅运行,不会像直线导轨那样对安装面的平面度要求极高,适合对精度要求不高、负载不大的动作工位。结构上没有复杂的异形零件,所有零件都是常规的板类、轴类零件,加工的时候只需要铣床、钻床就能完成所有零件的加工,不需要特殊的加工设备,加工周期短,成本可控,不管是教学练习还是小批量的设备制作都很适用。
