世伟洛克下背部安装双刻度工业温度计

　　在工业流体管路系统的温度监测场景中，这类下背部安装结构的表盘式温度计是现场目视测温的核心部件，尤其适配世伟洛克标准的中小口径工艺管线，不需要额外供电即可完成就地温度指示，在化工流体输送、实验室气路、半导体特气供应、小型液压站油温检测这类场景中应用极广，相比电子温度传感器，它不需要布线、不存在信号干扰问题，运维人员巡检时扫一眼就能获取管路内介质温度，可靠性极强。

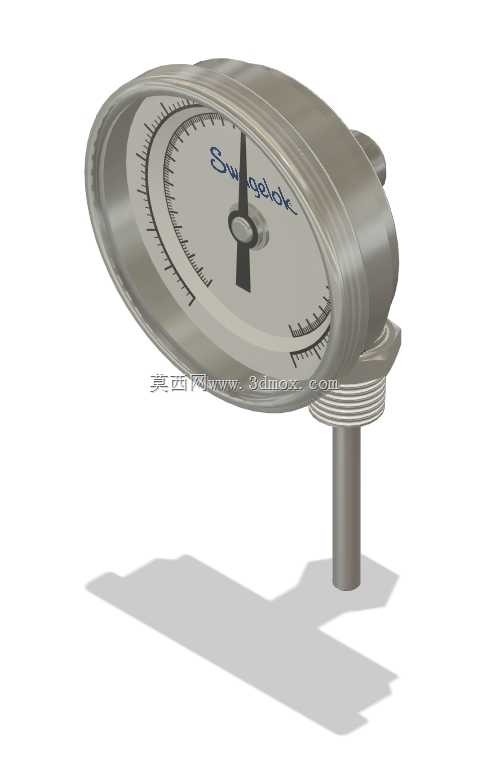

　　从安装边界来看，这款温度计采用下背部轴向进杆的结构，表盘直径为3英寸，属于工业现场辨识度较高的表盘尺寸，巡检距离3-5米即可清晰读值，不会因为表盘过小出现读值误差。探针插入长度为2.5英寸，这个尺寸是经过管路适配性验证的，安装时探针会伸入管路中心流道区域，避免贴壁测温带来的数值偏差，不管是气体还是液体介质，都能准确捕捉介质真实温度。工艺连接采用1/2"NPT锥管螺纹，这是工业管路最通用的测温接口规格，不需要额外加工转接头，直接可以拧入管路预设的测温螺纹座，锥管螺纹自带密封特性，配合生料带或者密封胶即可实现中低压工况下的无泄漏安装，适配绝大多数常规工业管路的压力等级。

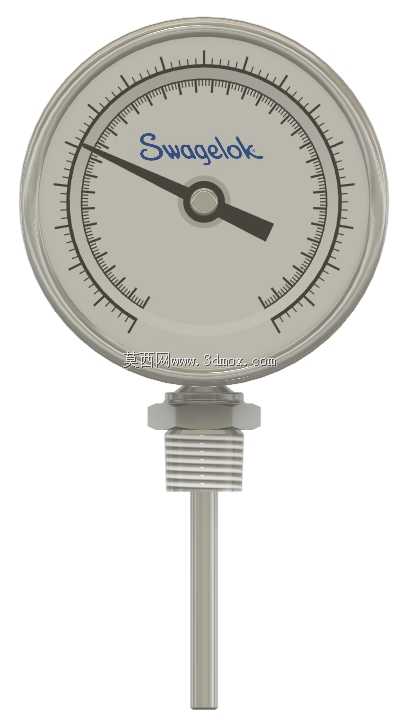

　　从功能特性来说，这款温度计采用双刻度设计，同时覆盖华氏度与摄氏度两种温标，适配不同行业的读值习惯，外资项目、出口设备常用华氏度刻度，国内工业场景通用摄氏度刻度，双刻度设计避免了现场换算的麻烦，也不会因为温标不统一出现操作失误。这里需要注意的是，建模过程中最初将华氏度设置为内刻度、摄氏度设置为外刻度，实际工业应用中摄氏度作为国内通用温标应该设置在外圈更易读的位置，华氏度作为辅助刻度设置在内圈，这个细节是现场使用反馈出来的优化点，建模时调整刻度排布更符合实际使用习惯。表盘采用密封式金属外壳，具备一定的防溅、防尘能力，适配工业现场多粉尘、少量溅液的工况，外壳采用金属旋压成型，结构强度足够，现场轻微磕碰不会出现表盘变形、玻璃碎裂的问题。

　　从设计思路上，这类轴向安装的温度计和径向安装的型号最大的区别是探针从表盘背部垂直引出，安装后表盘平行于管路走向，不会像径向安装那样突出管路过多，在管路排布密集、安装空间狭窄的场景下，这种下背部安装的结构能节省大量横向空间，避免和相邻管路、阀件产生安装干涉。建模时首先要确认表盘的曲面轮廓，金属表壳的边缘做了圆弧过渡，没有尖锐棱角，避免安装时划伤运维人员；指针的配重经过平衡设计，不会因为管路振动出现指针偏移，保证现场振动工况下的读值准确性；探针部分采用光滑金属杆结构，没有多余的凸起，安装时不会和螺纹座发生卡滞，插入过程顺畅。

　　在实际选型应用中，这类温度计常和世伟洛克的球阀、针阀、过滤器配套使用，安装在阀组下游、过滤器进出口、换热器进出口这类需要监测温度的节点，不需要额外的安装支架，仅靠螺纹连接即可固定，安装效率极高。日常运维时也不需要特殊维护，只要定期核对读值准确性即可，使用寿命远长于电子类测温元件，在无强腐蚀、非超高温的常规工况下可以长期稳定工作。建模过程中要注意螺纹部分的牙型准确性，NPT螺纹的锥度为1:16，建模时不能做成直螺纹，否则实际装配时会出现拧不到位、密封失效的问题；表盘刻度的间距要符合温标线性规律，不能出现刻度间距不均导致的读值偏差；指针的转动中心要和表盘圆心完全重合，避免指针转动时蹭到表盘表面。另外表壳和探针的连接部分做了密封焊接，建模时要还原焊接处的过渡结构，不能出现直角拼接的错误结构，保证模型和实物的结构一致性，方便后续做装配干涉检查、管路布局仿真时能得到准确的结果。
