液化振动开关用1.5英寸NPT连接E+H滑套结构

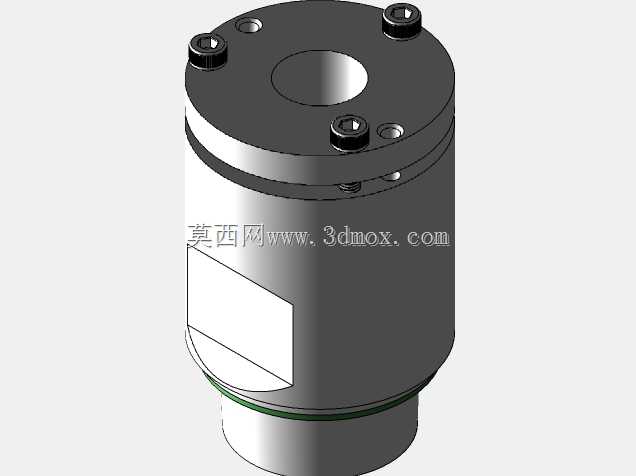

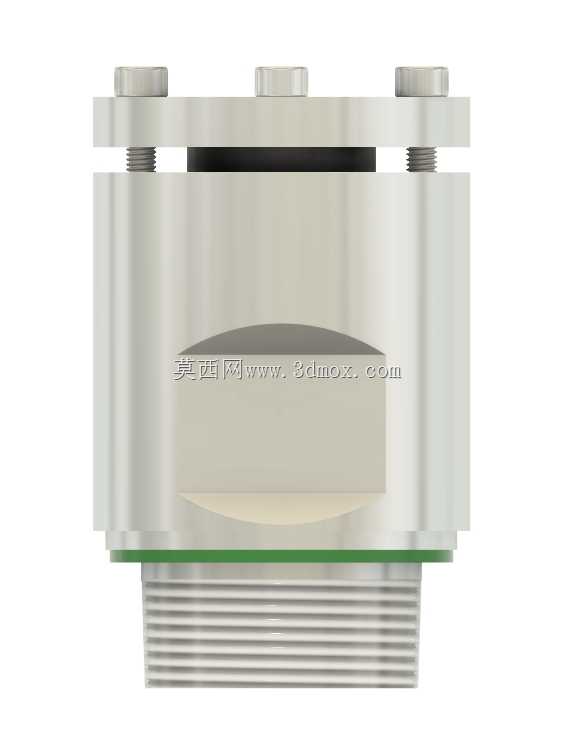

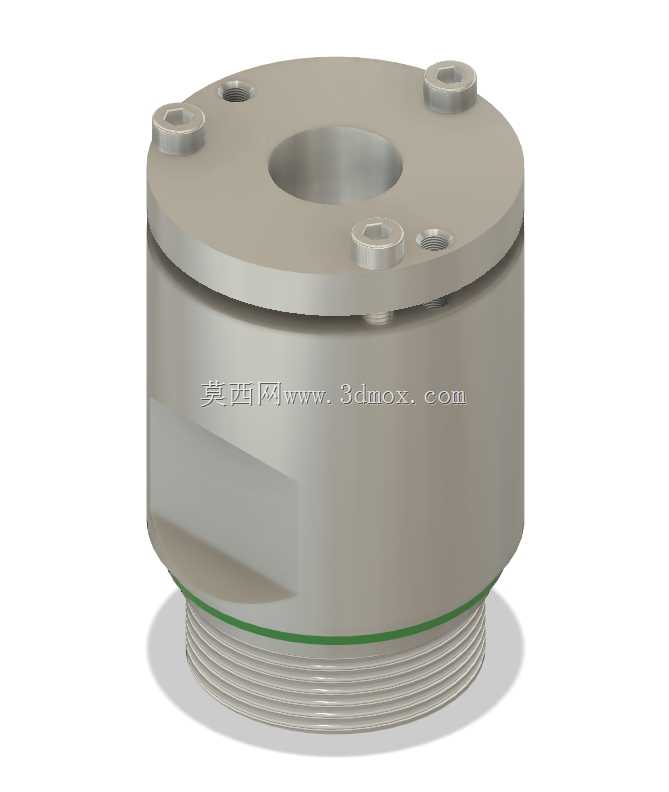

　　在液化介质储运、过程控制的工业现场，振动开关作为液位、状态监测的核心传感部件，其安装连接结构的可靠性直接决定监测信号的稳定性，这款适配E+H系列振动开关的滑套结构，正是针对液化工况下的安装密封、抗振需求设计的专用连接部件。日常现场运维中，液化类介质往往存在温度波动、管路微振、压力交变的工况，普通螺纹连接结构长期运行后容易出现密封失效、连接松动的问题，该滑套结构在设计阶段就充分考虑了这类现场痛点，将连接、密封、定位功能集成在单一构件上，减少了装配环节的累积误差。从结构功能来看，下部的1又1/2英寸NPT外螺纹是与工艺管路、设备罐体的安装接口，NPT锥管螺纹本身具备一定的密封能力，配合滑套下部预留的密封槽安装O型圈后，

　　可实现液化介质工况下的静密封要求，避免介质沿螺纹缝隙渗漏。上部的法兰式端面均匀分布了多个安装孔位，对应振动开关本体的安装螺柱，装配时可通过滑套的轴向滑动余量调整振动开关探头的伸入深度，适配不同壁厚的罐体、不同安装深度的监测需求，无需额外加工调整垫片，大幅提升现场安装的适配性。设计过程中，首先锁定了安装边界尺寸：下部NPT螺纹的大径、螺距严格遵循美制锥管螺纹标准，保证与现场现有管路接口的互换性，无需重新攻丝或改造接口；上部法兰的安装孔位中心距、孔径完全匹配E+H对应型号振动开关的安装尺寸，确保安装后开关本体与滑套的同轴度，避免偏心带来的附加应力影响振动探头的检测精度。滑套的主体壁厚经过受力校核，在1.

　　6倍额定工作压力下不会出现塑性变形，同时兼顾轻量化要求，避免整体重量过大对管路接口造成额外的弯曲载荷。外表面的切削平面是为现场安装预留的扳手卡位，运维人员使用普通开口扳手即可完成滑套与管路的拧紧作业，无需定制专用工装，适配现场复杂的安装空间。滑套与振动开关配合的止口位置做了倒角导向处理，装配时可快速引导开关本体就位，避免硬装配划伤密封面。在液化工况的实际应用中，该滑套还能缓冲管路传递到振动开关的微幅振动，滑套与开关本体之间的密封件同时起到隔振作用，减少管路振动对开关检测阈值的干扰，避免出现误触发、漏报警的情况。不同于普通的直通接头，该滑套的内部通径完全匹配振动开关探头的外径，不会出现通径缩径导致的介质流态紊乱，

　　也不会因为通径过大造成探头晃动。上部端面的每个安装孔位都做了沉孔处理，安装螺钉拧紧后头部不会突出端面，避免后续接线、加装防护盖时出现干涉。从建模逻辑来看，构建该结构时先以NPT螺纹的轴线为装配基准，依次拉伸主体外轮廓、切削内部通径，再阵列上部的安装孔、沉孔，之后加工下部的密封槽、外表面的扳手位，最后处理各棱边的工艺倒角，所有尺寸的公差配合都遵循工业传感部件的安装精度要求，关键配合面的粗糙度要求控制在Ra1.6以内，保证密封件的压缩量均匀，连接面贴合紧密。现场安装时，先将O型圈套入滑套下部的密封槽，在NPT螺纹上缠绕符合介质兼容性要求的密封带，将滑套拧入罐体或管路的对应接口，拧紧至规定力矩后，再将振动开关的探头穿过滑套内孔，调整好探头伸入深度后，拧紧上部安装孔的固定螺钉即可完成装配，整个过程无需复杂的调试步骤，单人即可完成作业。针对低温液化介质的应用场景，滑套的材质选型可适配316L不锈钢材质，具备良好的耐低温、耐腐蚀性能，不会因为介质的低温脆化出现结构失效，也不会与液化类介质发生相容性反应。结构上没有多余的流道、死角，介质不会在滑套内部残留，便于后续的运维清洗、校验作业。
