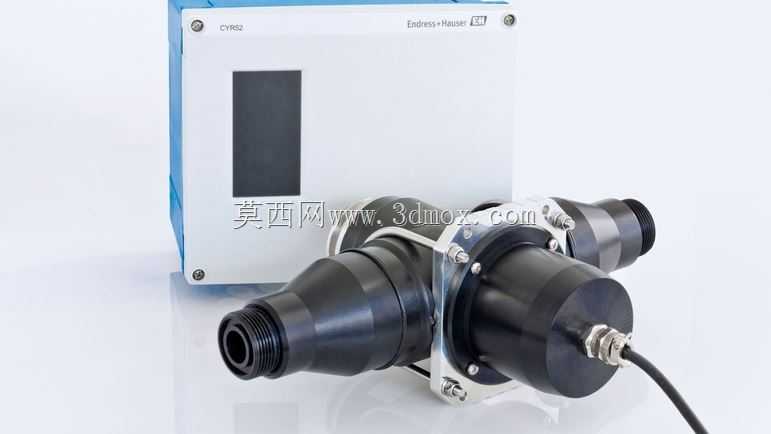

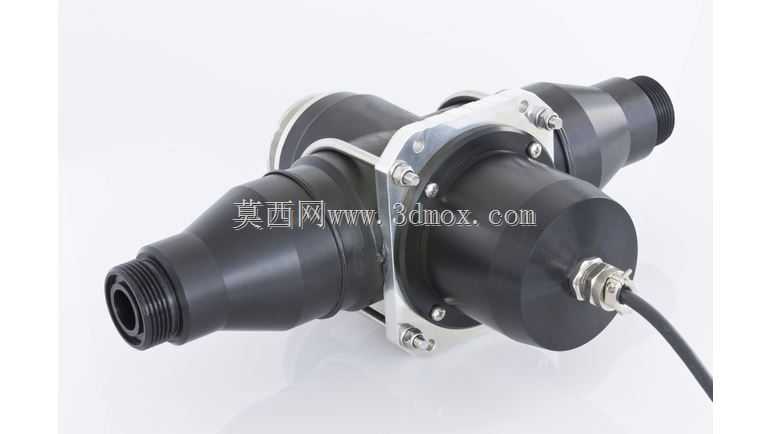

恩德斯豪斯CYR52超声波去毛刺清洗装置

　　在水处理、工业过程流体监测的在线浊度检测场景中，光学式浊度传感器的测量精度长期受两个核心问题制约：一是流体裹挟的微小气泡会附着在光学测量窗口表面，散射测量光路导致读数虚高；二是流体中的油脂类杂质会逐步在窗口表面堆积形成污膜，遮挡光路造成测量值漂移，以往的人工定期擦拭维护不仅需要中断在线监测流程，在高压密闭管路场景下还存在拆装泄漏、介质喷溅的风险。这款CYR52超声波清洗装置，正是针对CUS52D系列浊度传感器的上述痛点开发的配套功能组件，核心作用是通过超声波的空化效应，在不拆卸传感器、不中断管路运行的前提下，持续清除光学窗口表面附着的气泡与脂类堆积物，保障浊度测量数据的长期稳定可靠。

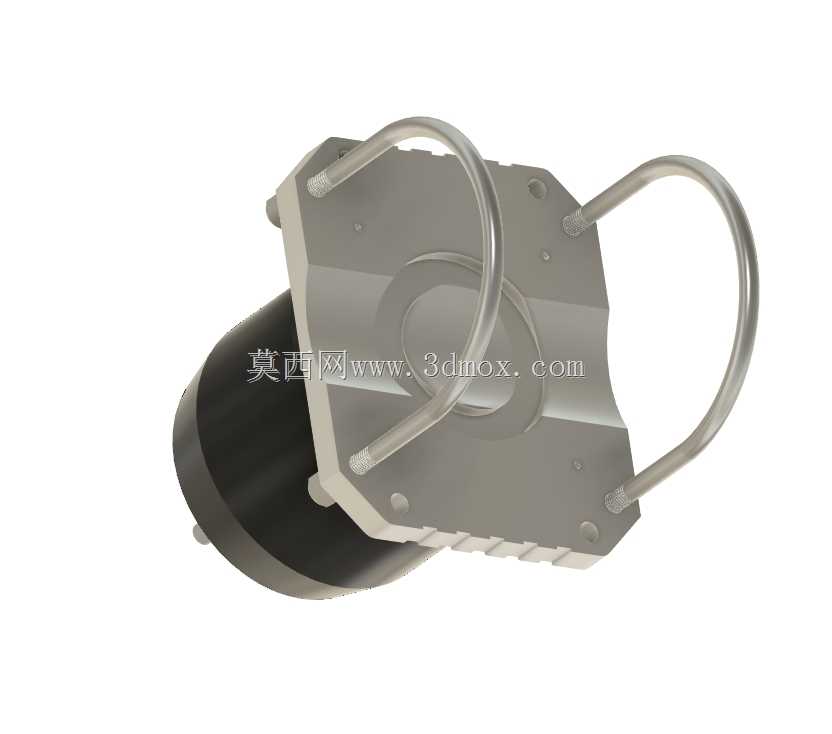

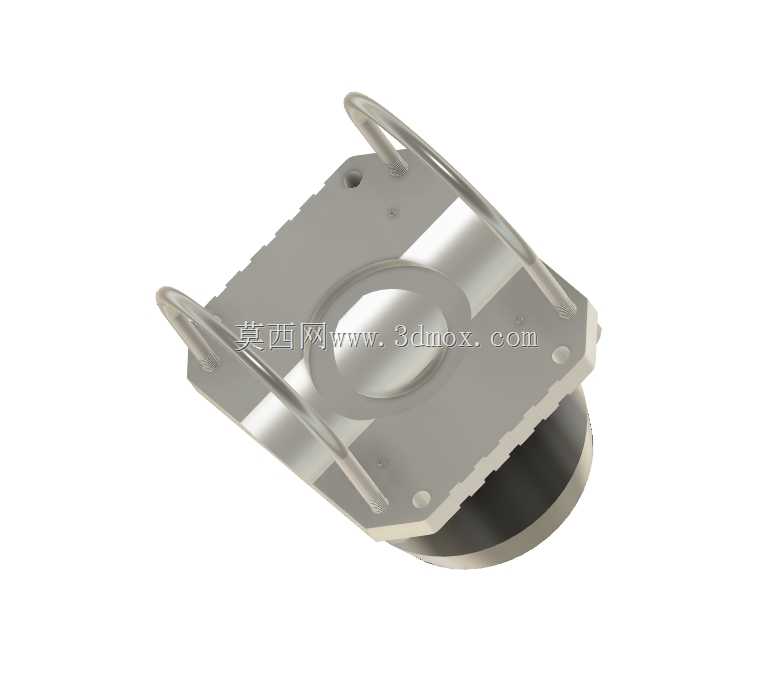

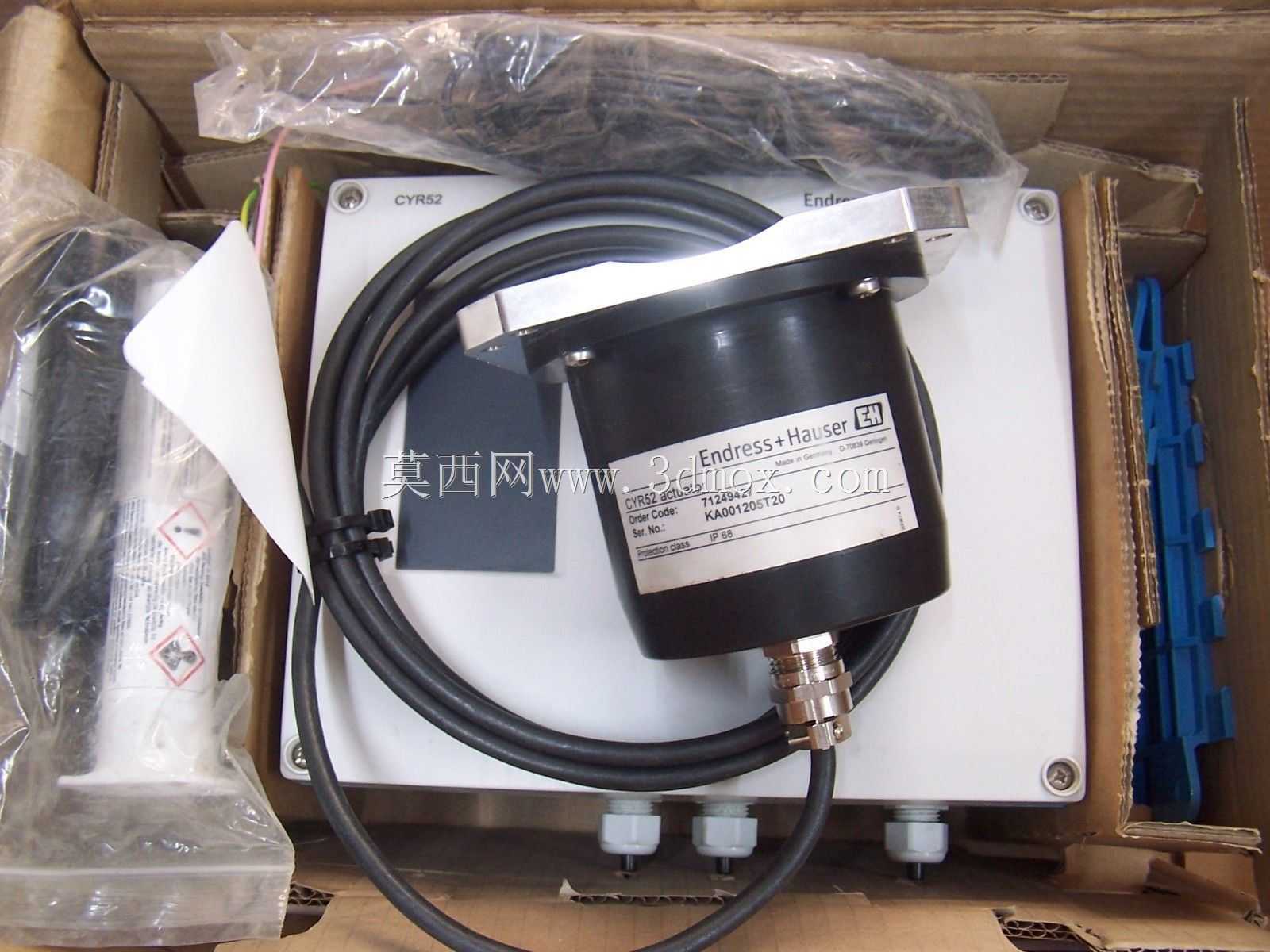

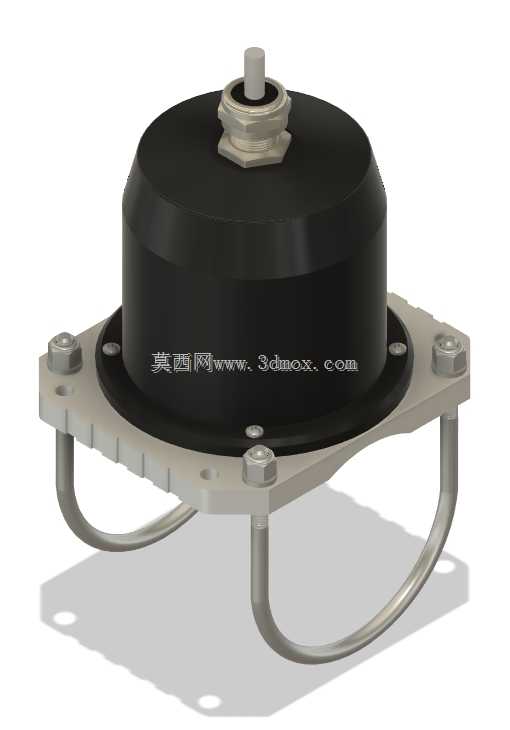

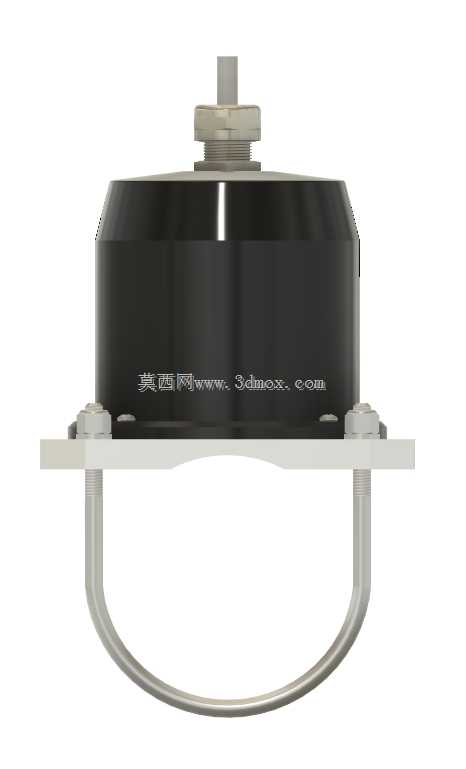

　　从结构设计逻辑来看，整套装置分为超声波换能单元与安装固定基座两部分，换能单元采用密封式圆柱形腔体结构，上部预留电气接口用于连接超声波控制单元，腔体内部封装压电换能元件，外部采用耐流体腐蚀的硬质壳体做全密封处理，可适配多数工业水、轻度腐蚀性流体的长期浸泡工况。下部的安装基座采用带定位凸台的法兰式结构，边缘均匀布置紧固螺栓孔，与传感器安装支架的配合面做了平面度公差控制，避免安装后出现应力倾斜导致超声波传导效率下降；基座下方延伸出U型金属导流护架，一方面可以对换能单元的发射面形成物理防护，避免管路中大颗粒杂质直接冲击换能面造成损伤，另一方面可以引导流体沿换能面与传感器窗口之间的间隙平稳流过，减少流场紊流带来的额外气泡附着。

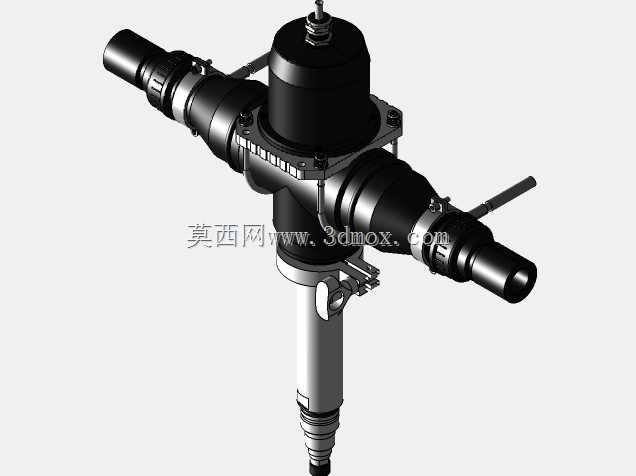

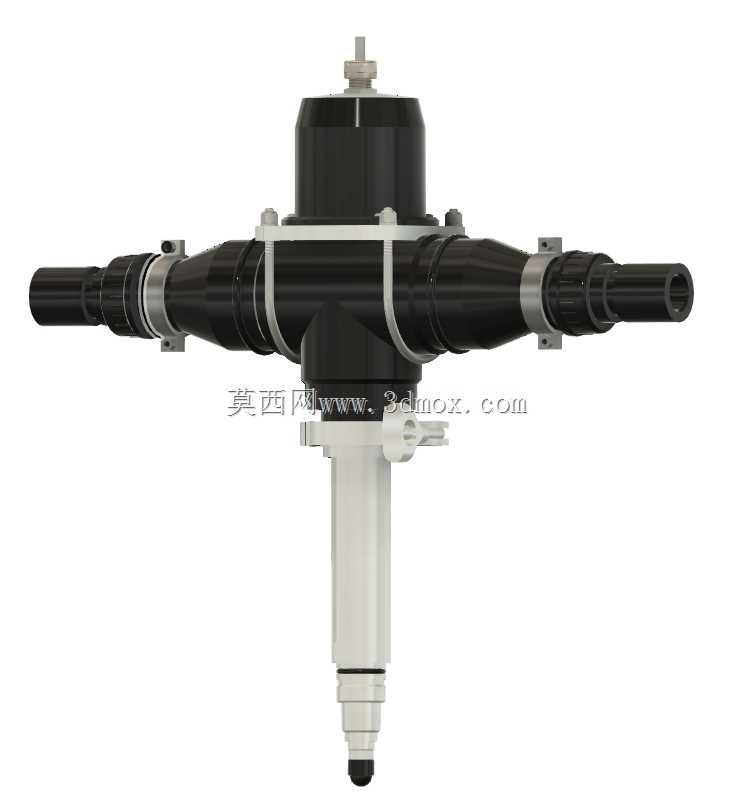

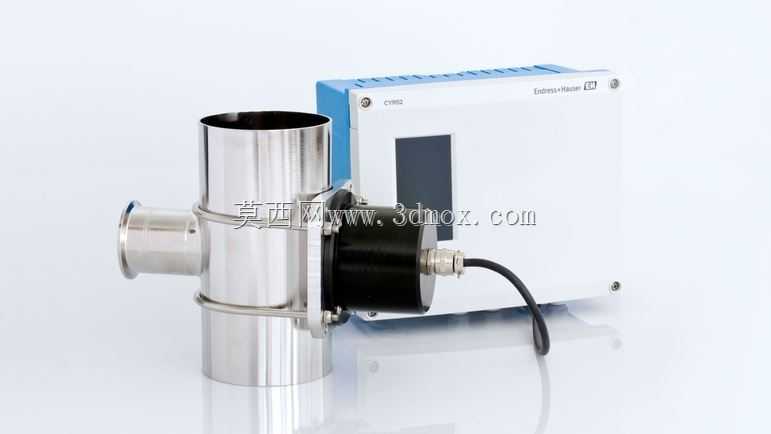

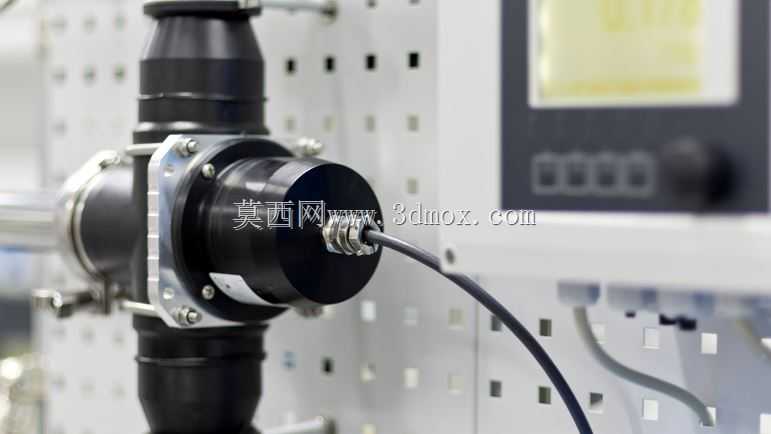

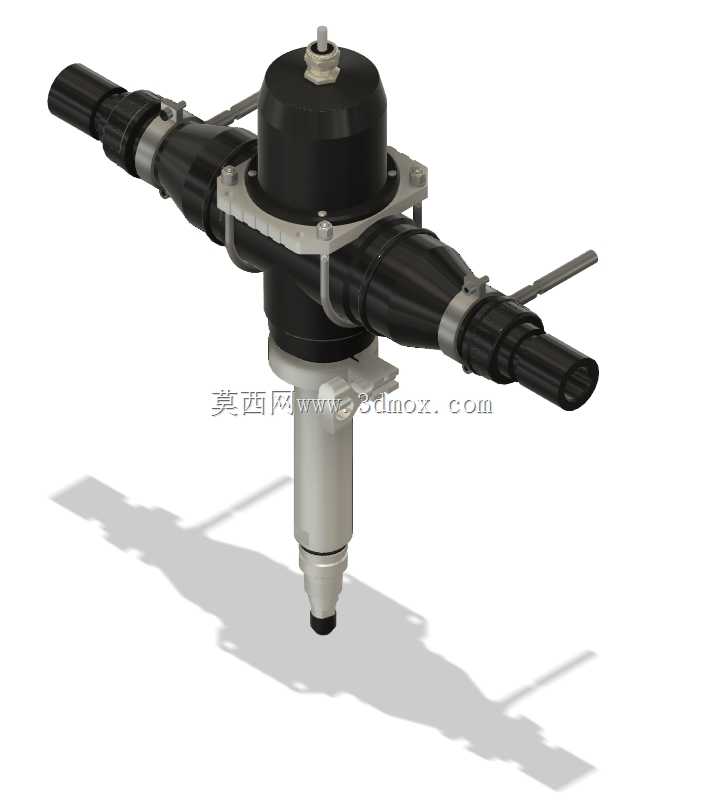

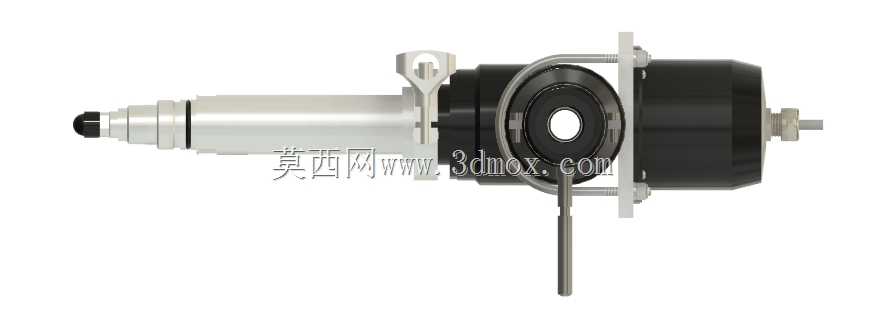

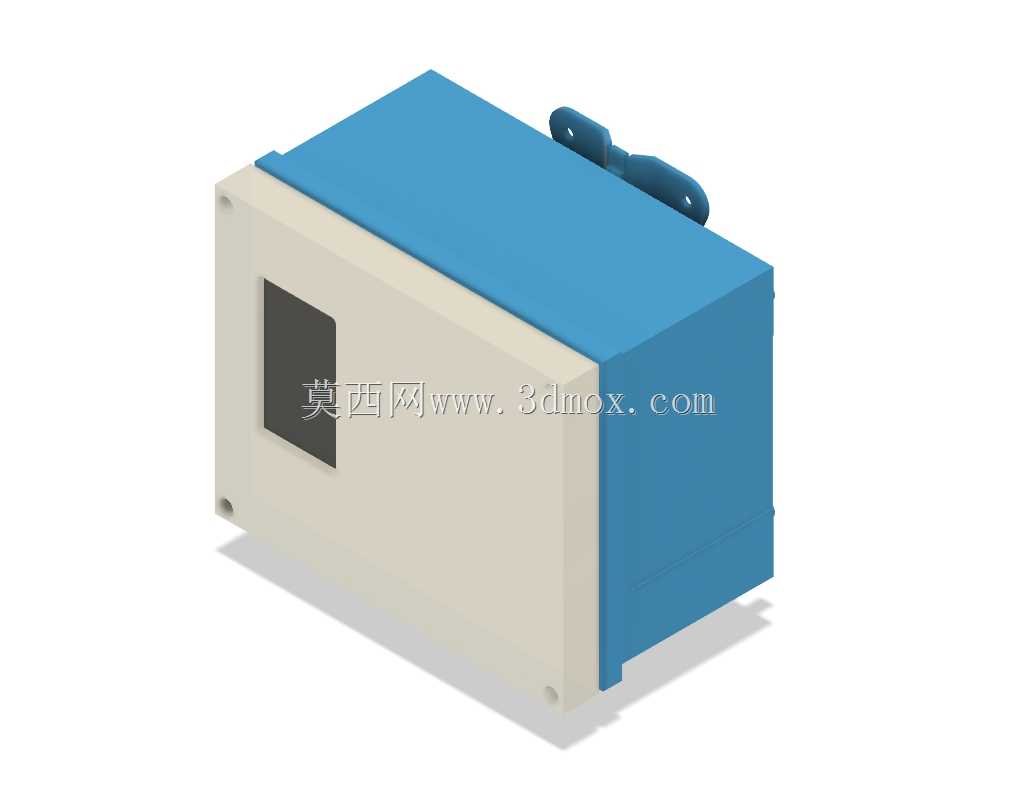

　　在安装边界设计上，该装置可直接适配CUA252、CUA262两款标准过流安装支架，不需要对现有管路的传感器安装位做额外改造，安装时只需将原有浊度传感器的固定支架替换为带该清洗装置的适配支架，对齐定位销后拧紧紧固螺栓即可完成机械装配，电气端仅需将换能器的接线接入配套的超声波控制器，即可根据现场流体的脏污程度设置对应的超声清洗周期与单次工作时长。从尺寸配合来看，装置的整体外轮廓不会超出过流支架的安装边界，不会与管路周边的其他阀组、接线组件产生安装干涉，U型护架的最低点与过流通道内壁预留了足够的过流间隙，不会造成管路通流面积下降、压损升高的问题。

　　从实际功能特性来看，该装置的超声波发射角度经过精准调校，空化效应的有效作用范围完全覆盖浊度传感器的整个光学测量窗口，既不会因为作用范围不足导致窗口边缘残留污层，也不会因为超声能量过强损伤传感器的光学玻璃表面。针对气泡清除场景，装置工作时产生的高频微振动可以让附着在窗口表面的微小气泡快速脱离壁面，随主流流体带走；针对脂类堆积场景，超声波空化产生的微射流可以持续冲刷窗口表面的油脂层，避免脂类长期附着硬化形成难以清除的污膜，相较于传统的化学清洗、机械刷式清洗结构，该装置没有运动磨损部件，不需要定期更换清洗耗材，长期运行的维护成本更低，也不会出现清洗刷脱落、化学试剂泄漏污染被测介质的风险。

　　在三维建模层面，该模型完整还原了装置的所有装配细节：上部电气接头的六角锁紧结构、密封腔体的台阶配合面、安装法兰的螺栓孔位与定位凸台、下部U型护架的折弯半径与焊接位置都做了1:1的尺寸还原，各部件之间的装配间隙、配合公差都按照实际产品的工程图纸做了对应设置，既可以用于浊度检测系统的集成装配干涉校验，也可以作为水处理在线监测设备的配套组件选型参考，帮助结构设计人员在项目设计阶段提前确认安装空间、走线路径，避免后期现场安装出现尺寸不匹配的问题。
