E+H液化振动开关用1英寸NPT连接滑套

　　在液化介质存储、输送的工业测控场景中，振动式液位开关的安装适配性直接决定检测可靠性，这款适配E+H振动开关的1英寸NPT连接滑套，正是为解决现场安装适配、密封承压需求设计的专用连接构件。从现场应用来看，这类滑套多用于液化烃、低温液化介质的储罐、工艺管道测点位置，这类工况往往存在介质渗透性强、工况压力波动、安装空间受限的特点，普通螺纹直连结构不仅容易在安装时出现螺纹咬合偏差，后期维护拆卸也容易损伤设备本体接口，滑套结构的引入就是为了在传感器本体与工艺接口之间形成可微调的过渡连接段，抵消安装时的同轴度误差，同时避免反复拆装对传感器外螺纹的磨损。

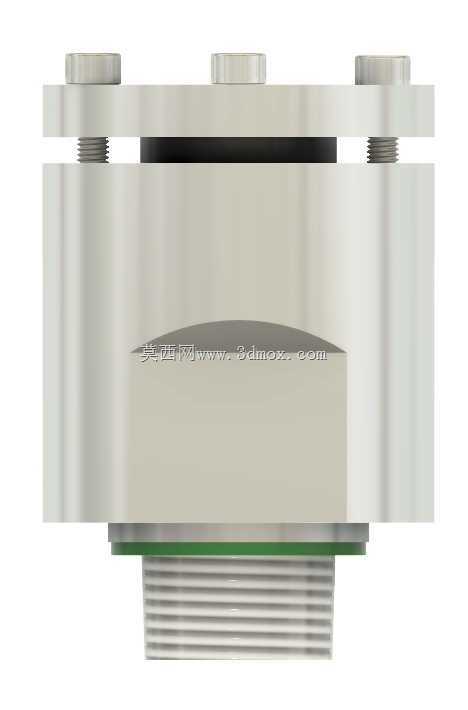

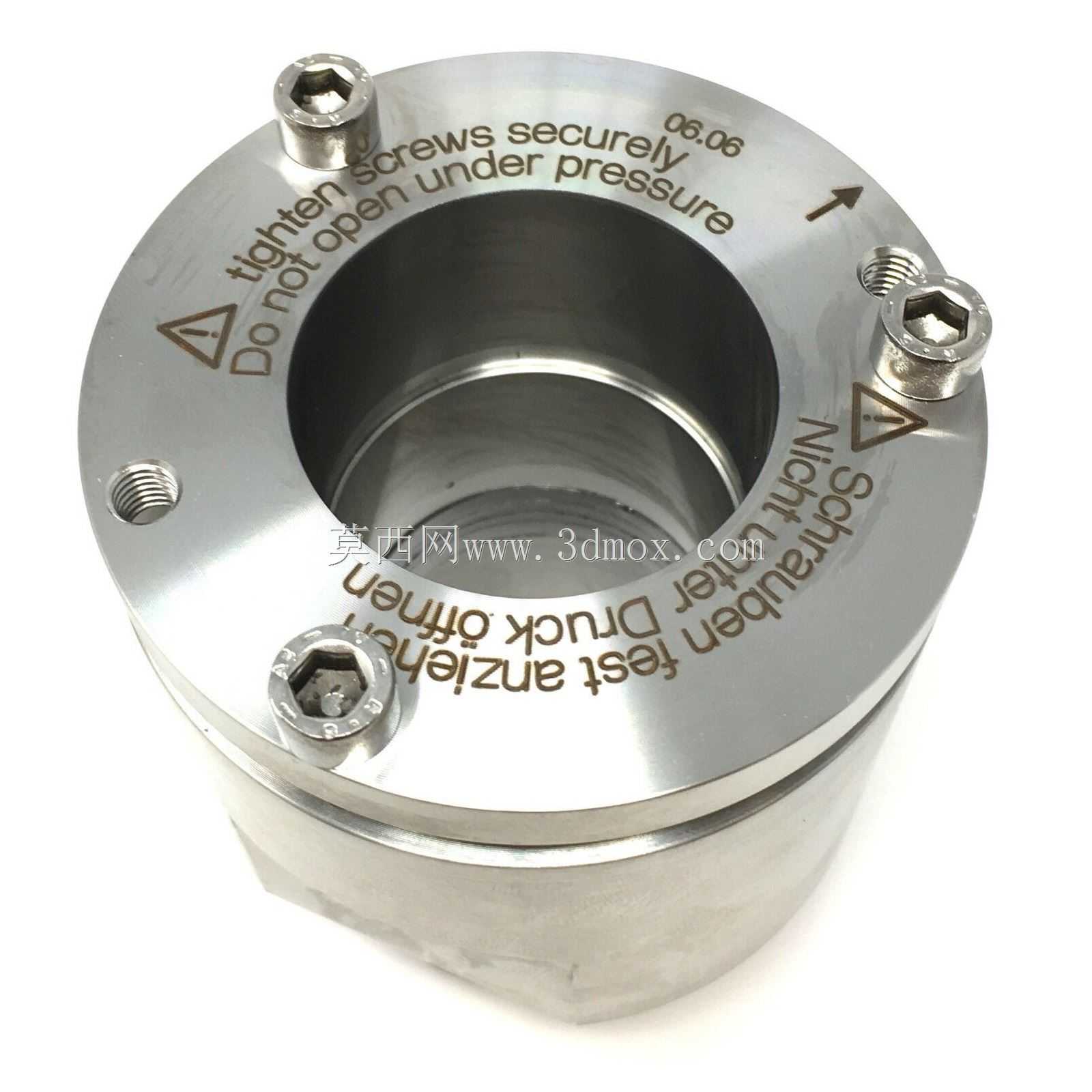

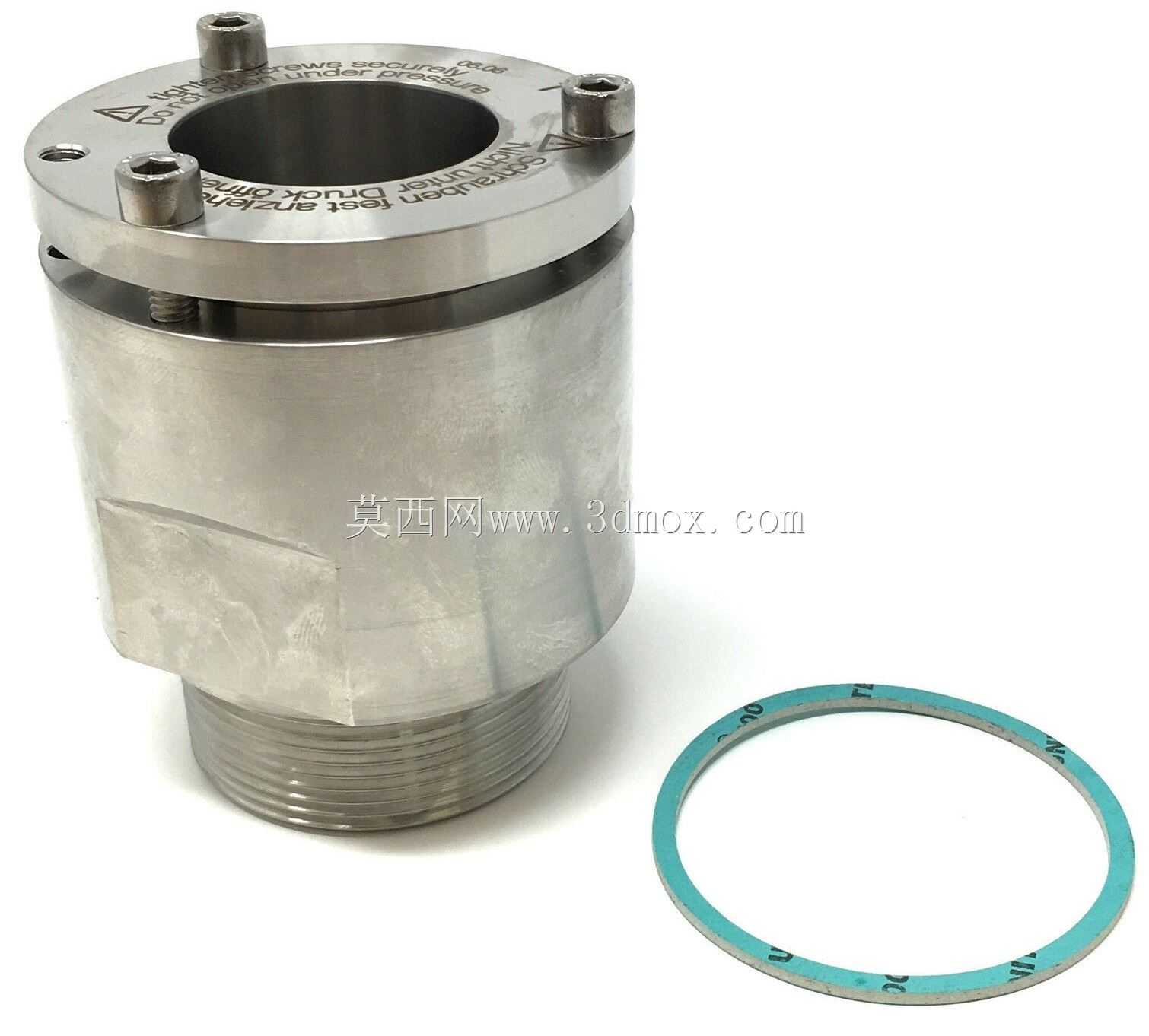

　　从功能特性上看，该滑套下端采用标准1英寸NPT锥管螺纹，可直接与工艺管道、储罐侧壁的预制内螺纹接口匹配，NPT螺纹本身的锥度密封特性配合生料带或密封脂，可满足液化工况下的中低压密封要求，无需额外加装密封垫片即可实现可靠的介质隔离。滑套上部采用法兰式压盖结构，周向均布的内六角安装孔用于穿设紧固螺钉，将滑套与振动开关本体的连接端牢牢压合，压盖与滑套主体之间的配合面采用精车加工，表面粗糙度控制在Ra1.6以内，保证压合后无径向窜动，避免振动开关工作时的高频振动传递到连接螺纹处引发松动。滑套侧壁预留的侧向平面结构，是专门为安装时的管钳夹持设计的，现场安装时无需夹持传感器本体，只需卡住该平面即可完成螺纹旋紧操作，避免装夹力过大损坏传感器内部的振动检测元件。

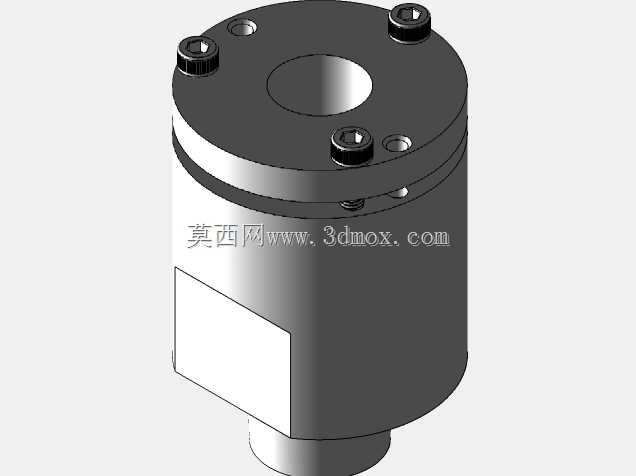

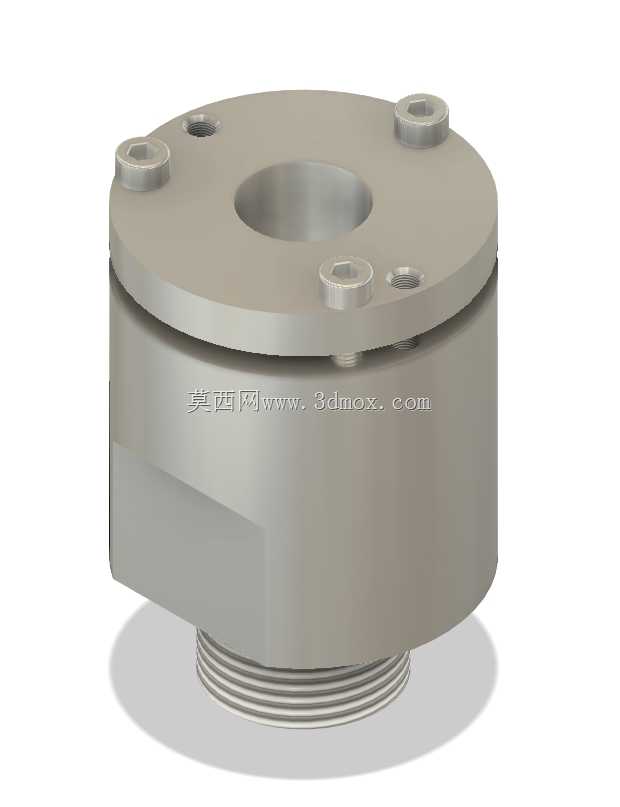

　　设计思路上，这款滑套的建模完全围绕实物测绘与安装边界约束展开，整体外形采用短圆柱式结构，最大外径控制在适配1英寸NPT螺纹的合理范围内，不会超出常规仪表安装的保温层包覆边界，总高度经过反复校核，既保证NPT螺纹的有效旋合长度达到行业要求的5牙以上，又控制滑套整体突出管道壁的长度，避免在狭窄的管廊、储罐顶部安装时与周边构件发生干涉。上部压盖的螺钉孔位置与E+H对应型号振动开关的安装孔位完全匹配，孔位公差按照H7级精度控制，保证螺钉可顺利穿入无卡滞，中心通孔的直径略大于振动开关的探头外径，预留0.2mm的间隙供安装时微调同轴度，同时避免探头与滑套内壁发生接触，干扰振动检测的信号准确性。滑套下部的外螺纹收尾处设计有退刀槽，避免螺纹加工末端的不完整牙型影响密封效果，退刀槽的宽度与深度按照机械加工工艺规范设计，可直接采用数控车床一次装夹完成加工，无需二次工序，降低加工成本。

　　从安装边界来看，该滑套安装完成后，上端面与传感器本体的安装面完全贴合，下端NPT螺纹旋入工艺接口后，螺纹末端与管道内壁基本齐平，不会突出到管道内部干扰介质流动，也不会形成介质滞留的死角，避免液化介质中的杂质在连接处堆积堵塞探头。周向的夹持平面距离下端螺纹的距离经过优化，使用常规12英寸管钳即可获得足够的拧紧力矩，无需借助加长力臂，现场单人即可完成安装操作。上部压盖的螺钉采用标准内六角圆柱头螺钉，螺钉头部沉入压盖表面的沉孔内，不会突出压盖平面，后续包覆保温层时可保证保温层表面平整，不会被螺钉头部刺破。滑套的材质选型可根据工况适配304不锈钢或316L不锈钢，建模时的壁厚经过强度校核，可承受1.6MPa的工作压力，完全满足常规液化介质工况的承压要求，同时壁厚控制在合理范围，不会因壁厚过大导致整体重量过高，增加管道接口的承重负担。在实际建模过程中，所有配合面的倒角、圆角都按照实际加工工艺还原，没有出现工艺无法实现的尖锐棱角，螺纹部分采用标准NPT牙型建模，可直接用于后续的工程出图、数控加工编程，也可用于安装模拟、干涉检查等数字化设计环节，帮助设计人员提前预判现场安装可能出现的问题，减少现场整改的工作量。
