多层板结构精密注塑塑料模具

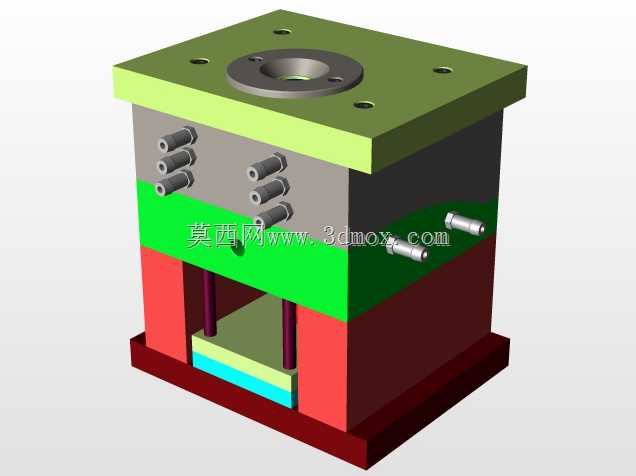

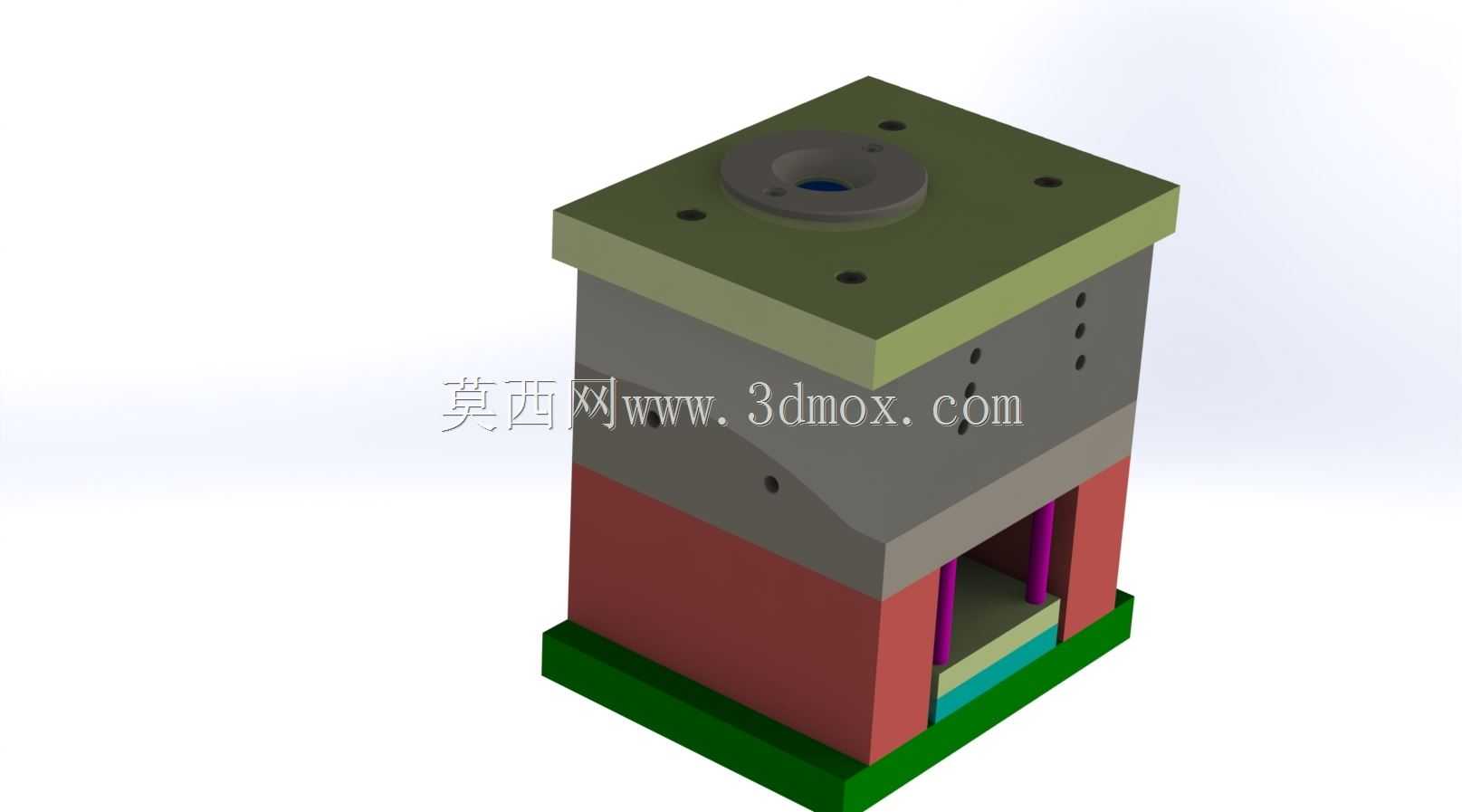

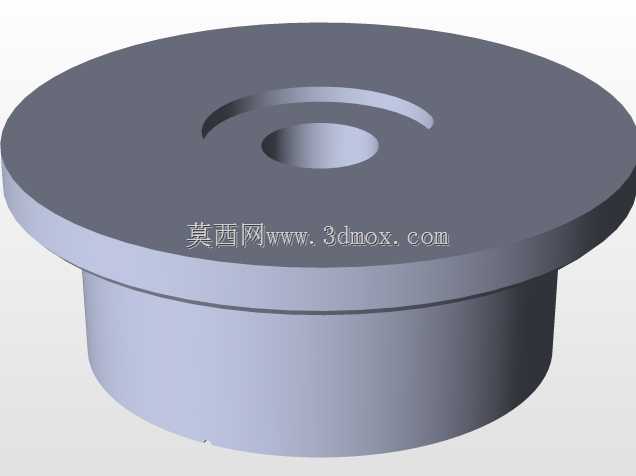

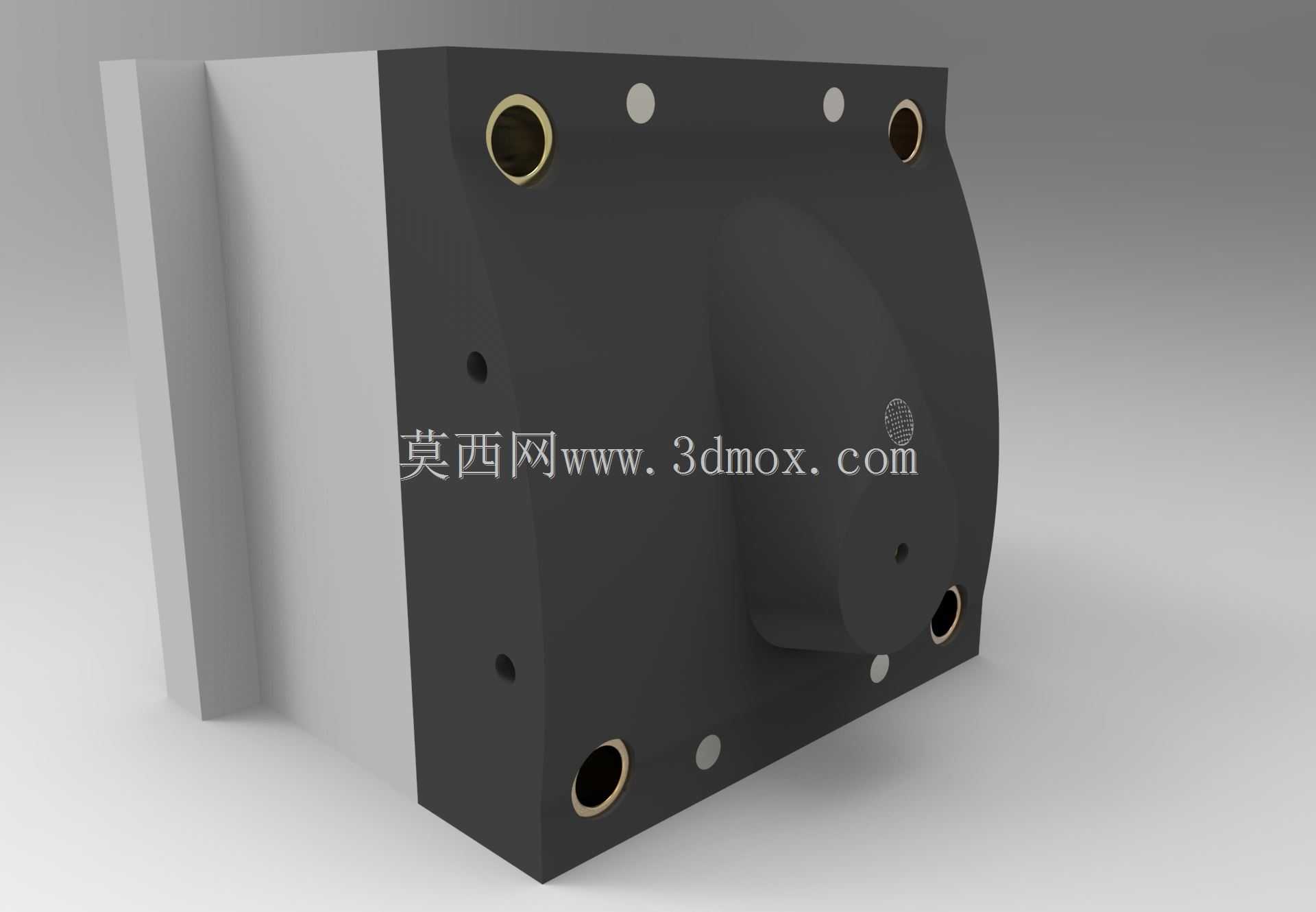

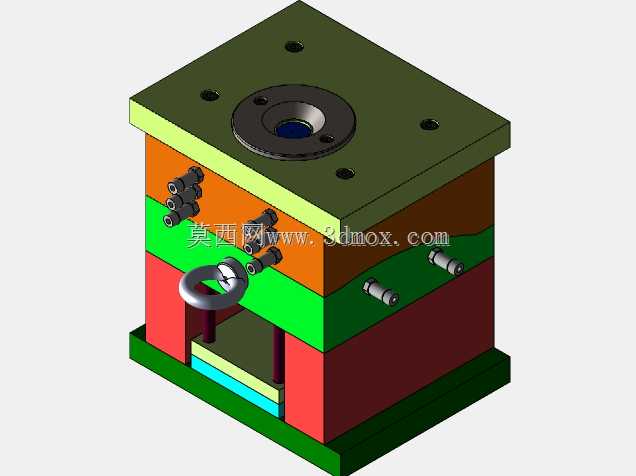

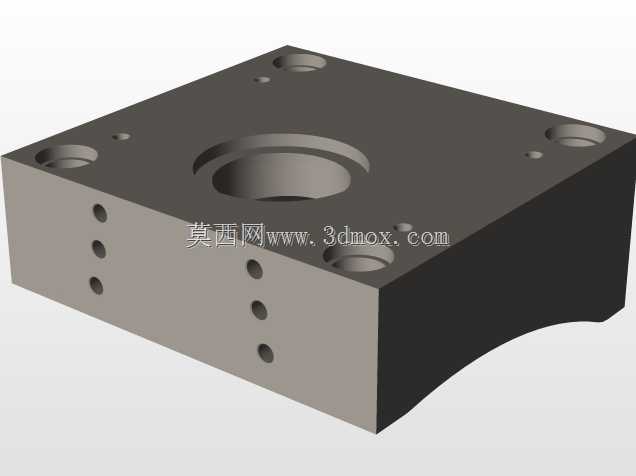

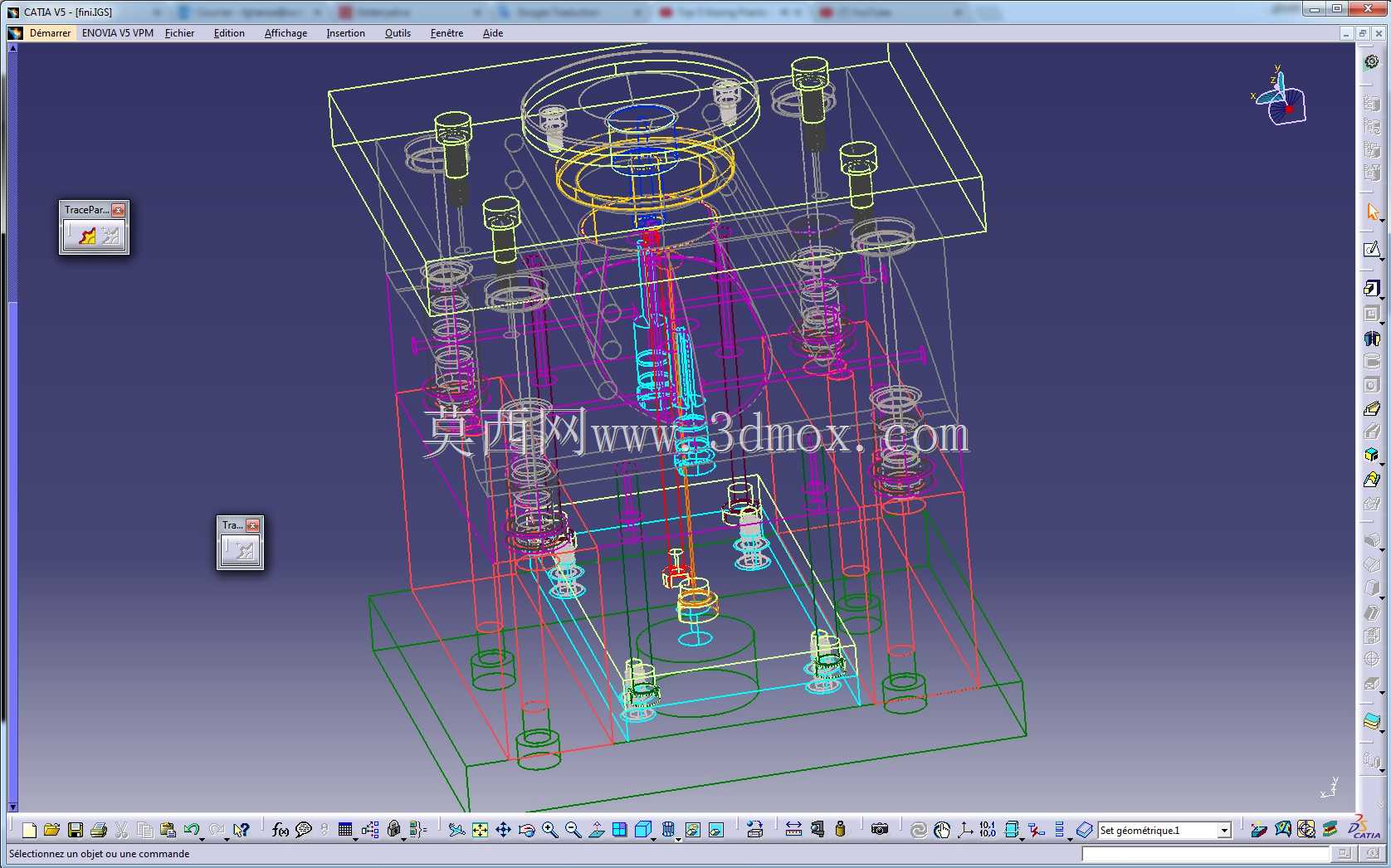

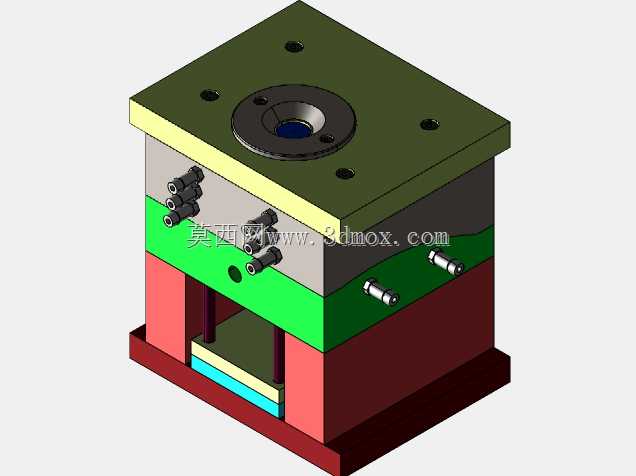

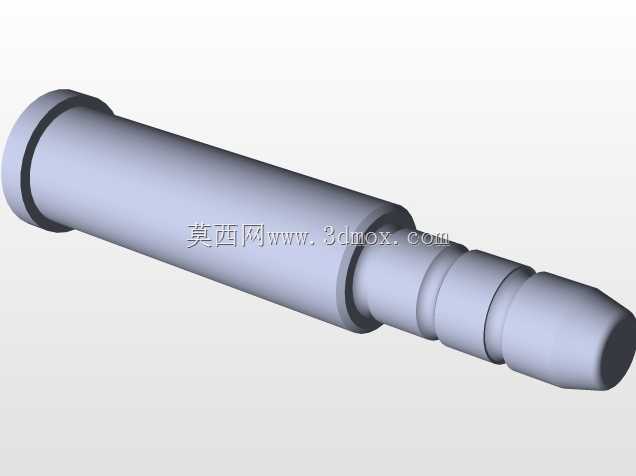

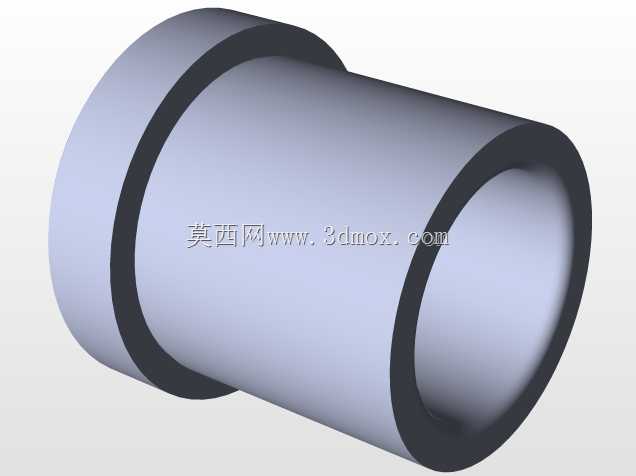

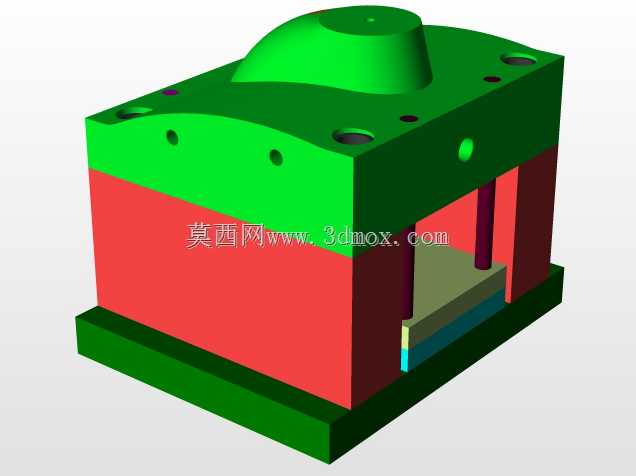

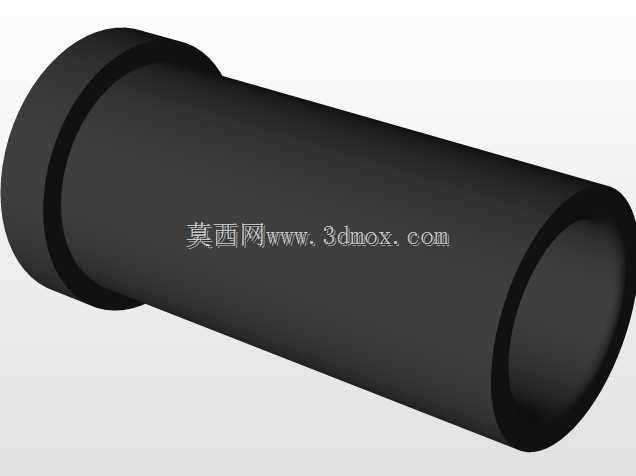

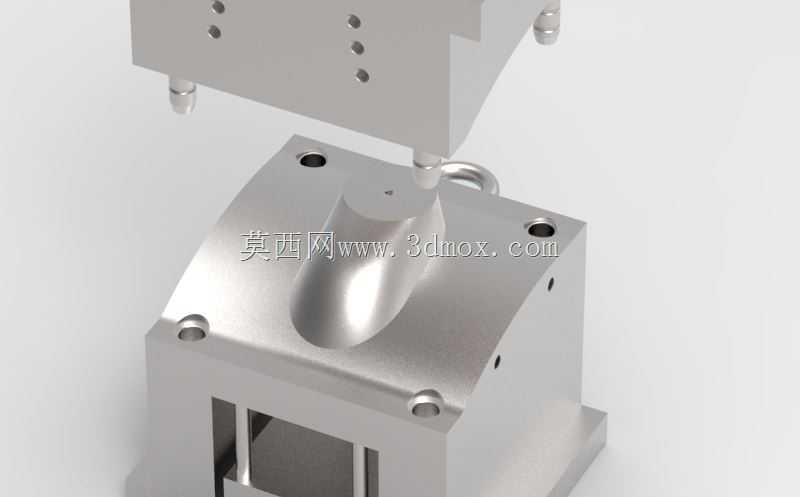

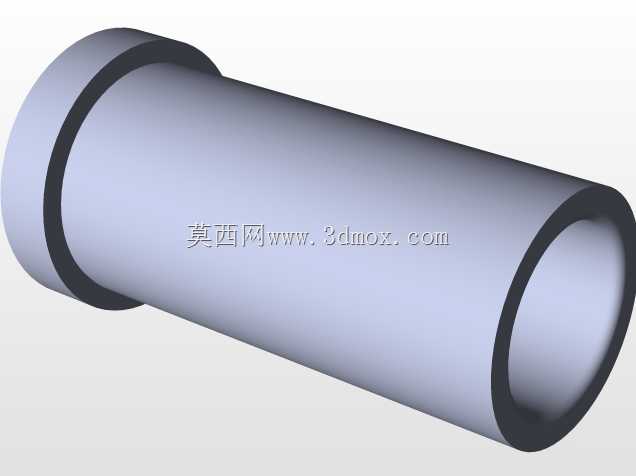

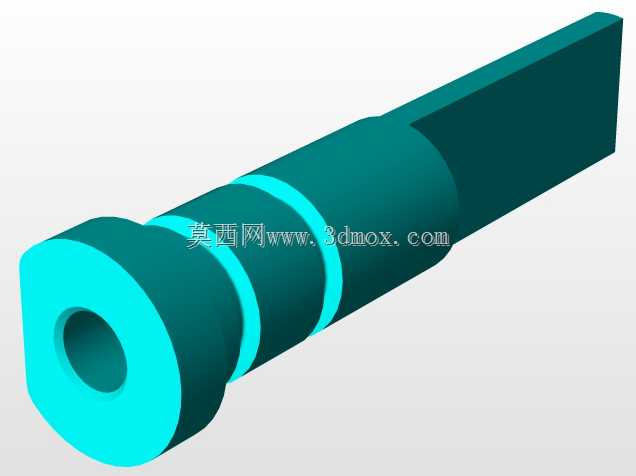

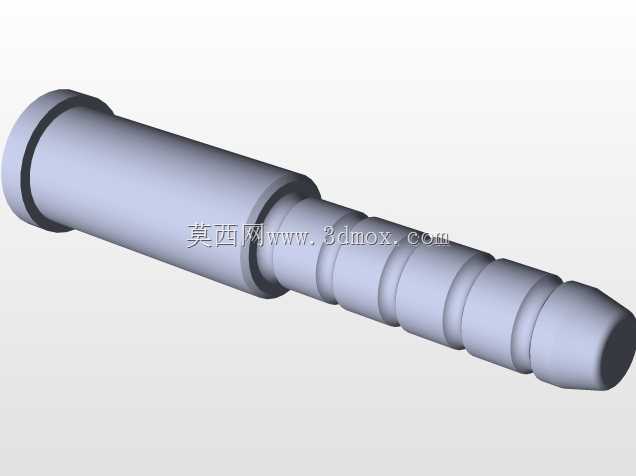

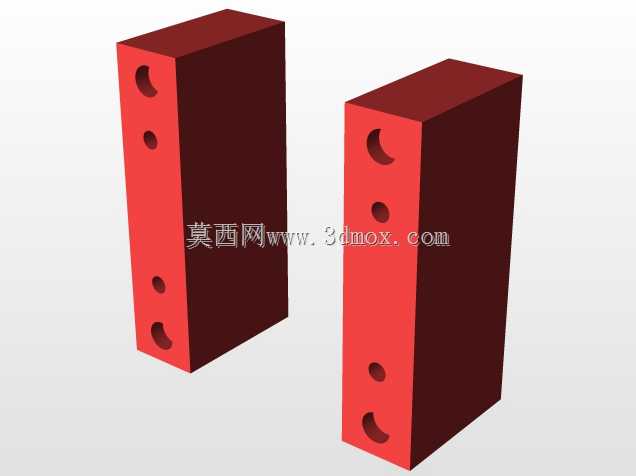

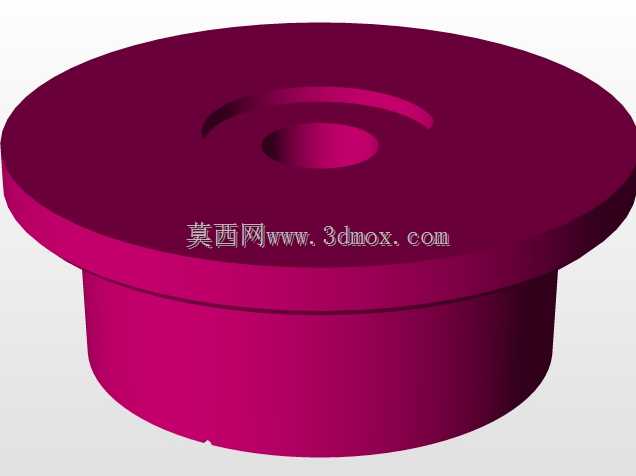

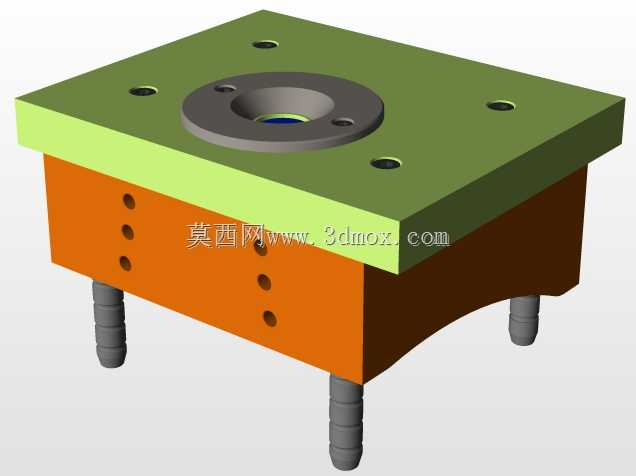

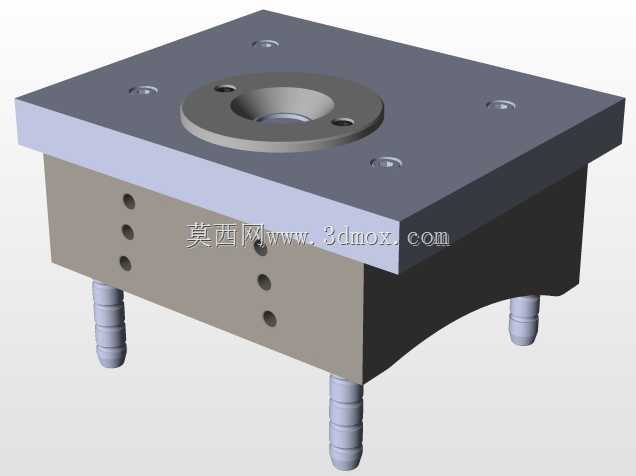

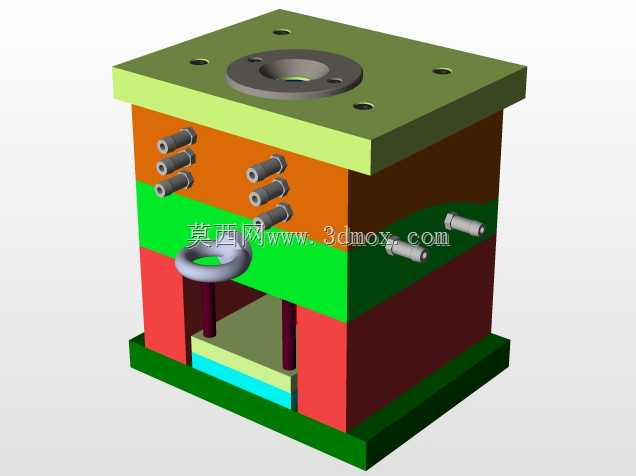

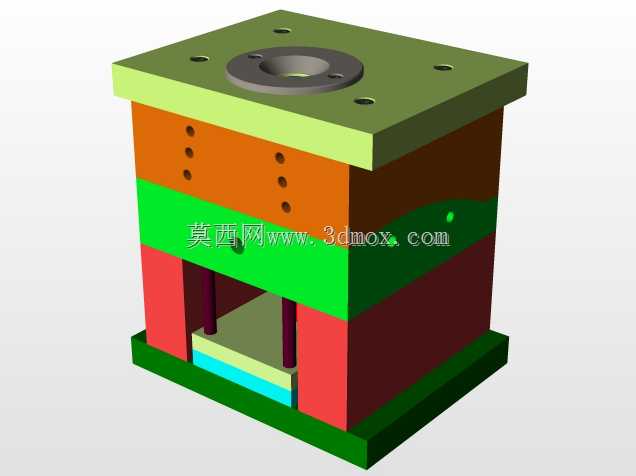

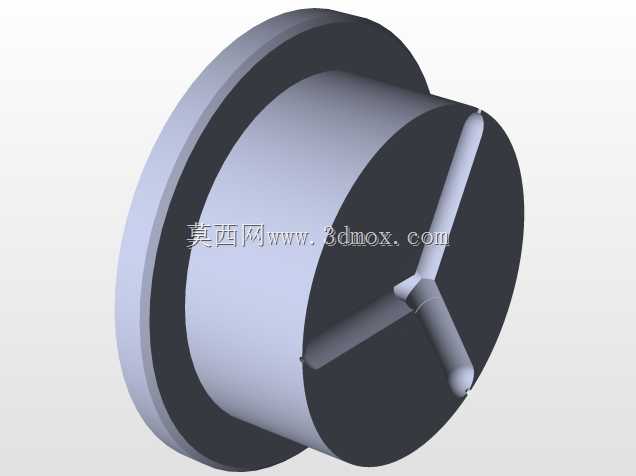

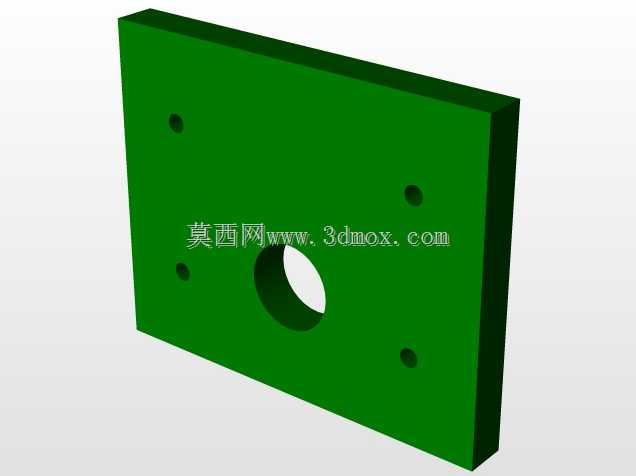

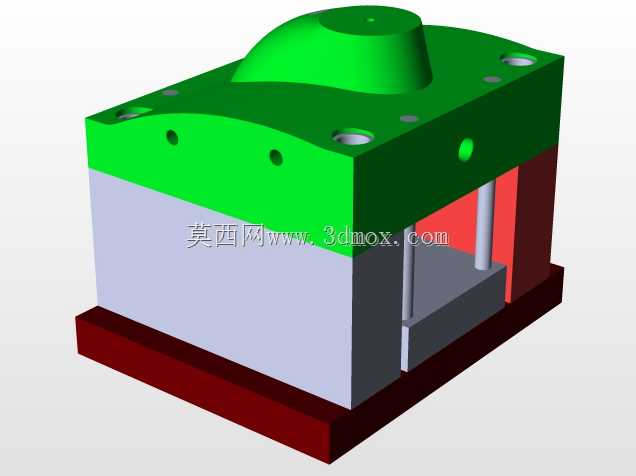

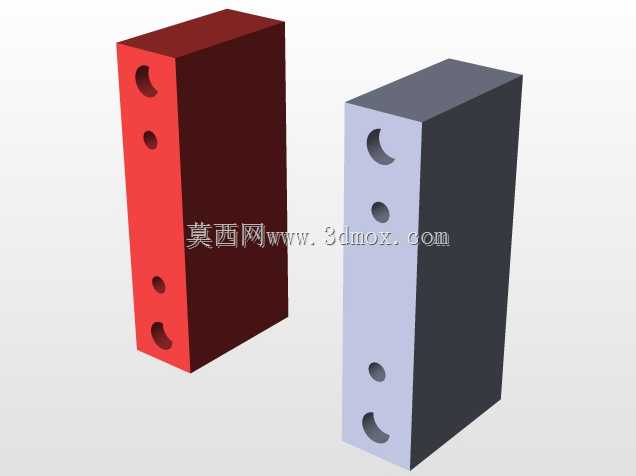

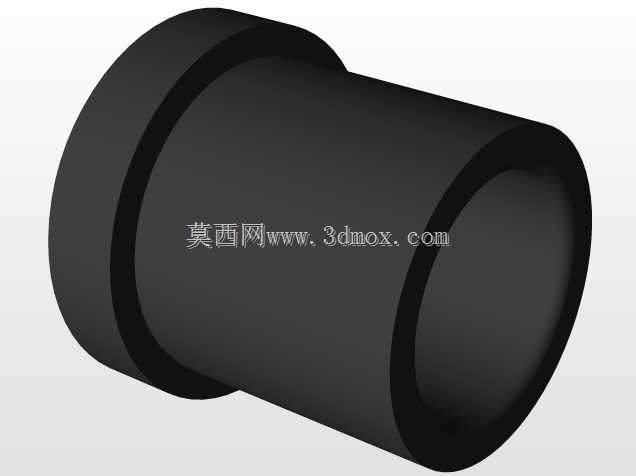

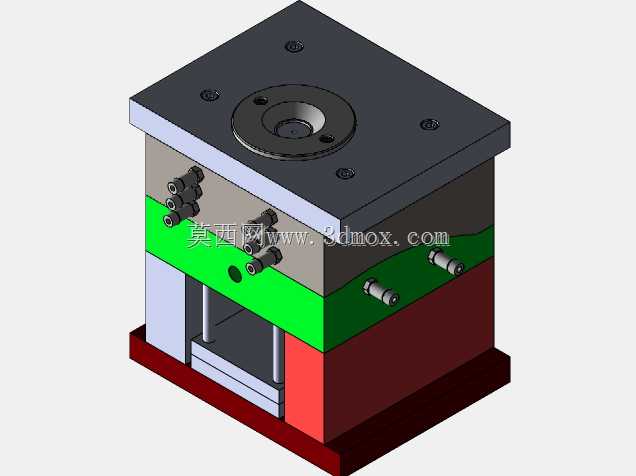

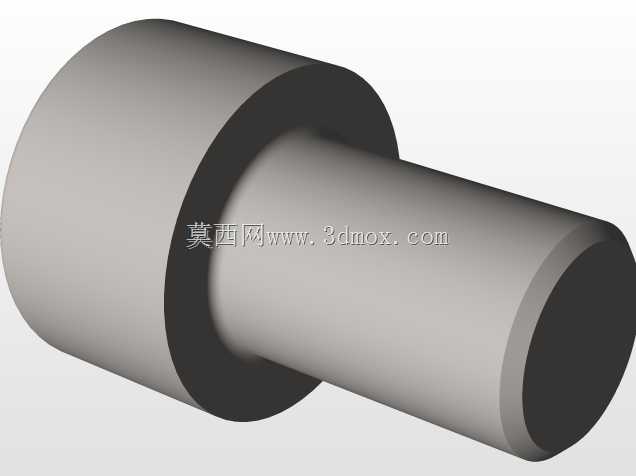

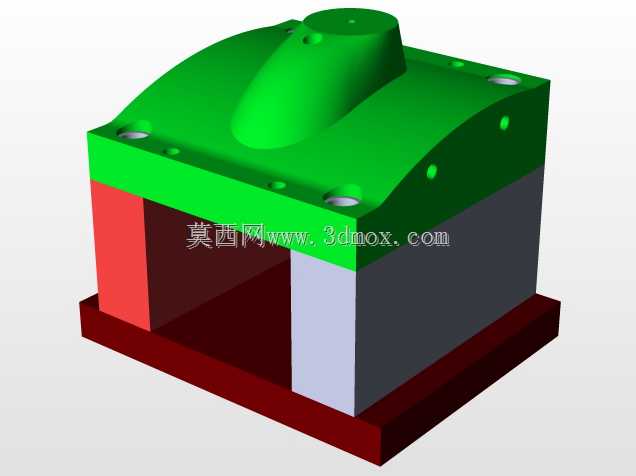

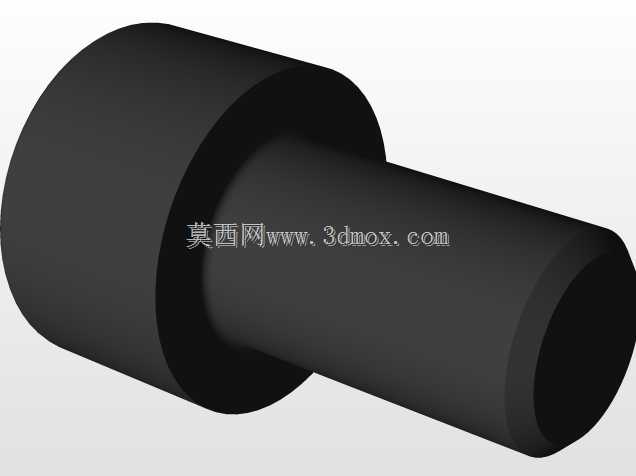

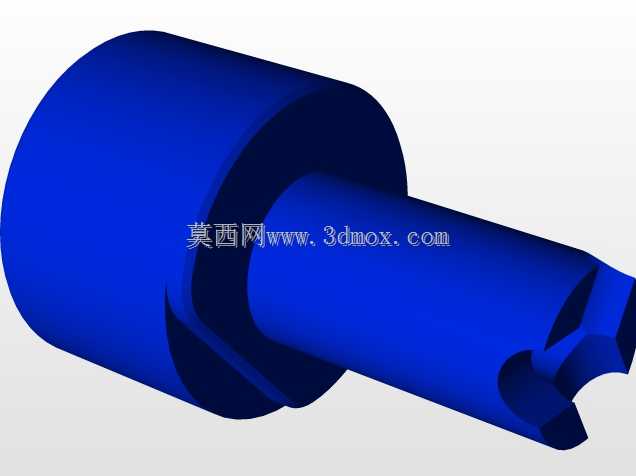

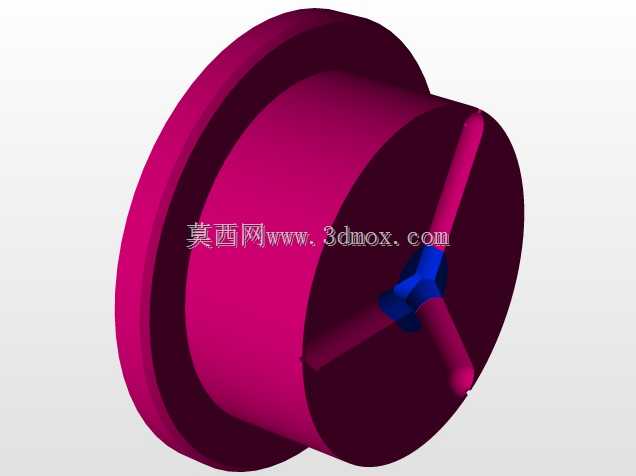

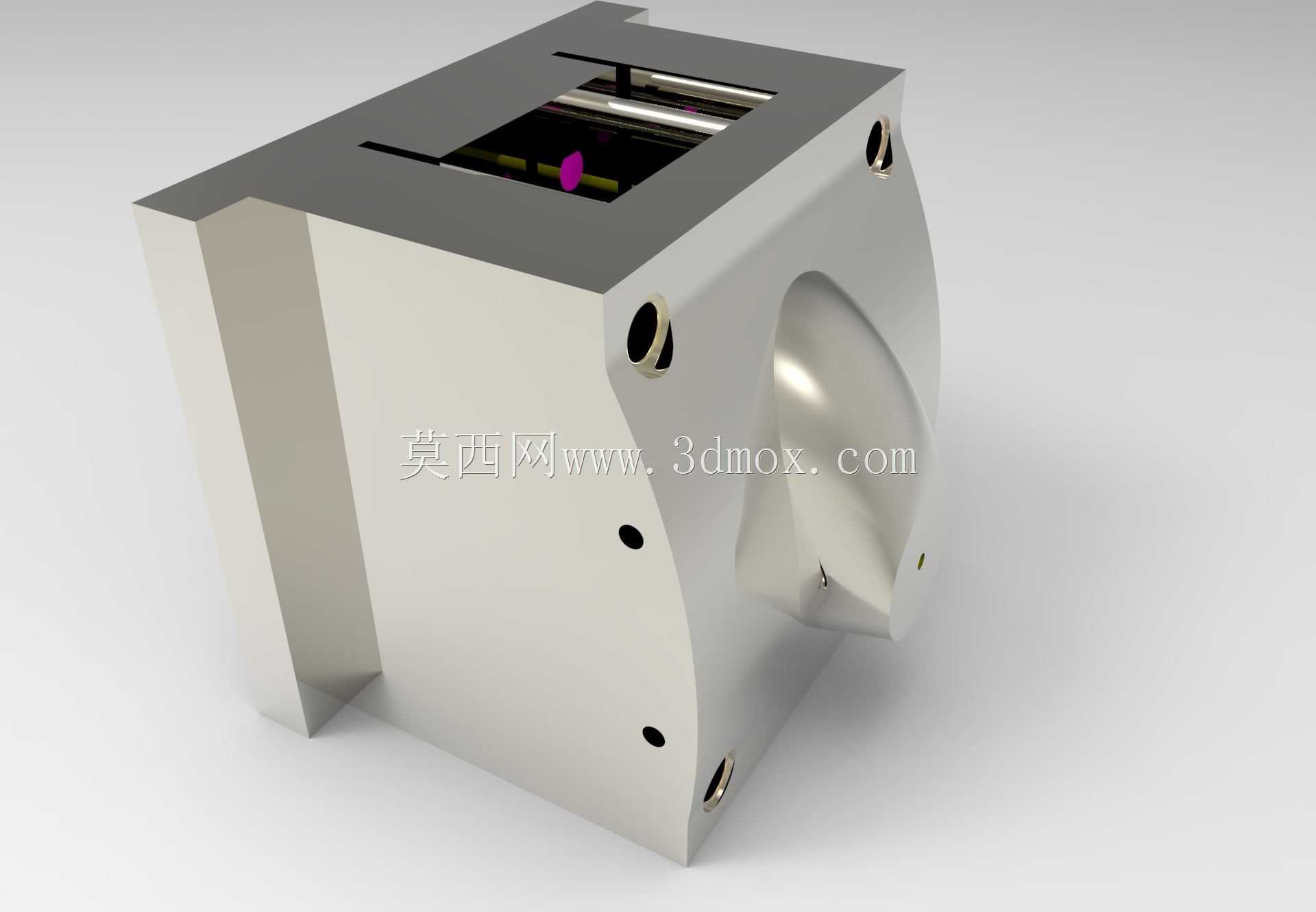

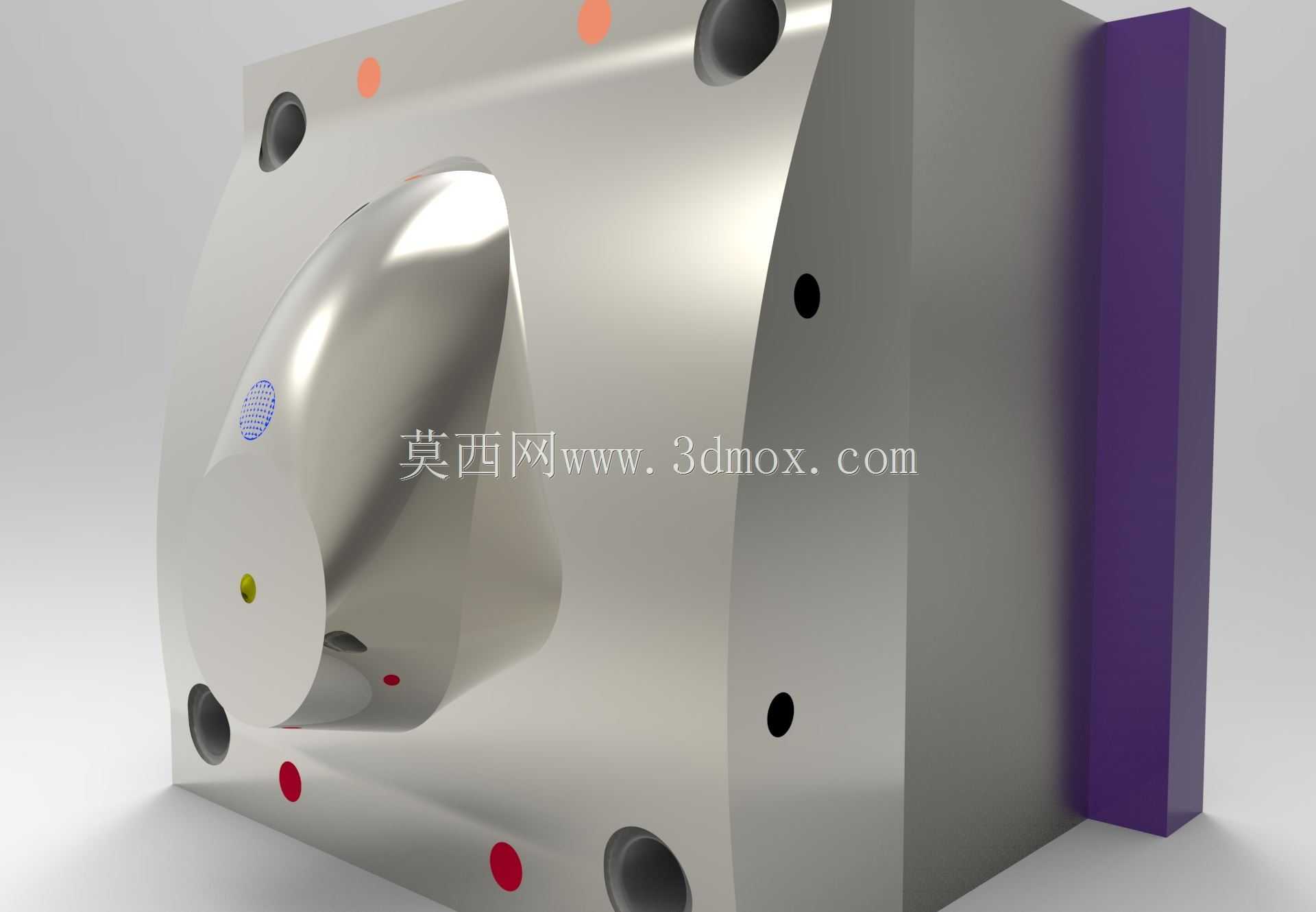

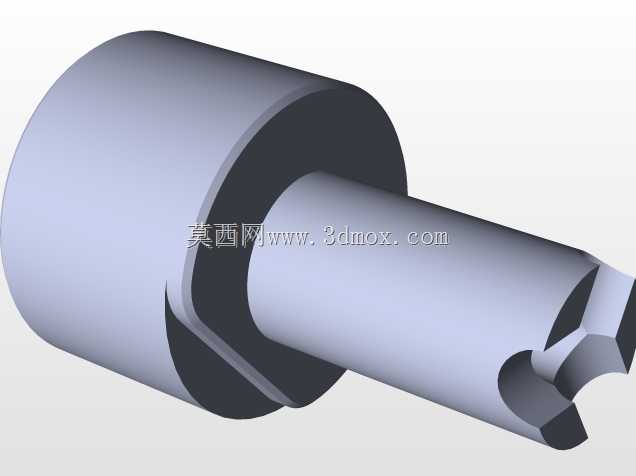

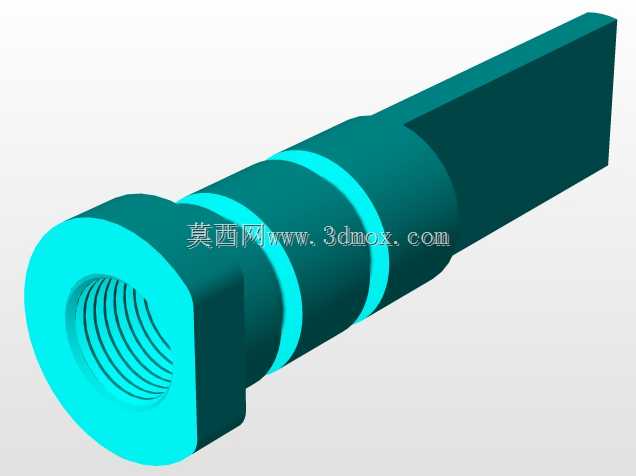

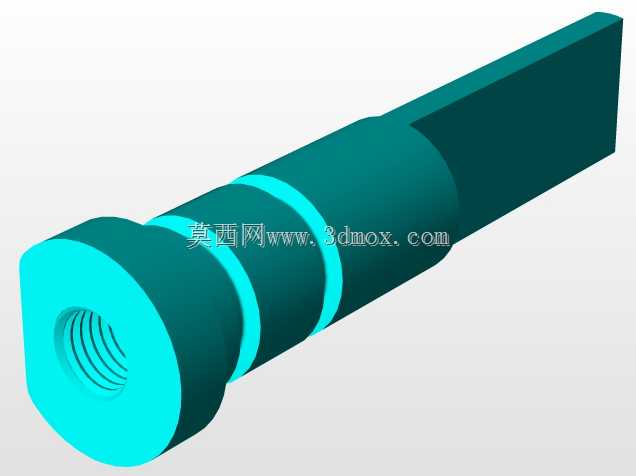

　　这套塑料注塑成型模具，主要面向中小型精密塑胶件的批量注塑生产场景，常见应用在消费电子外壳、小型仪器结构件、日用塑胶配件的生产环节，适配卧式注塑机的安装接口，可直接匹配常规吨位注塑设备的装夹要求。从结构设计来看，模具采用标准三板式模架分层布局，自上而下依次为定模固定板、流道推板、定模板、动模板、动模垫板、模脚与动模固定板，各层板件通过精密导柱导套实现合模导向，合模过程中导套与导柱的配合间隙控制在0.02mm以内，避免合模错位导致的型腔啃伤、塑件飞边问题。定模侧中心位置设置标准定位圈，可快速与注塑机射嘴中心对齐，定位圈下方内置浇口套，流道采用平衡式布局，针对多型腔排布场景可保证各型腔进胶压力一致，减少不同模穴塑件的成型收缩差。

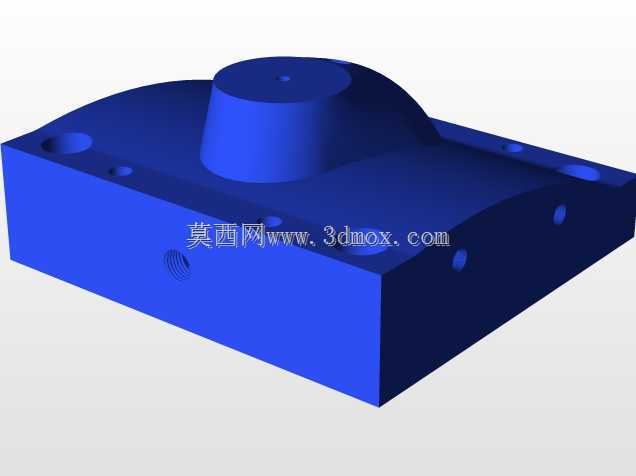

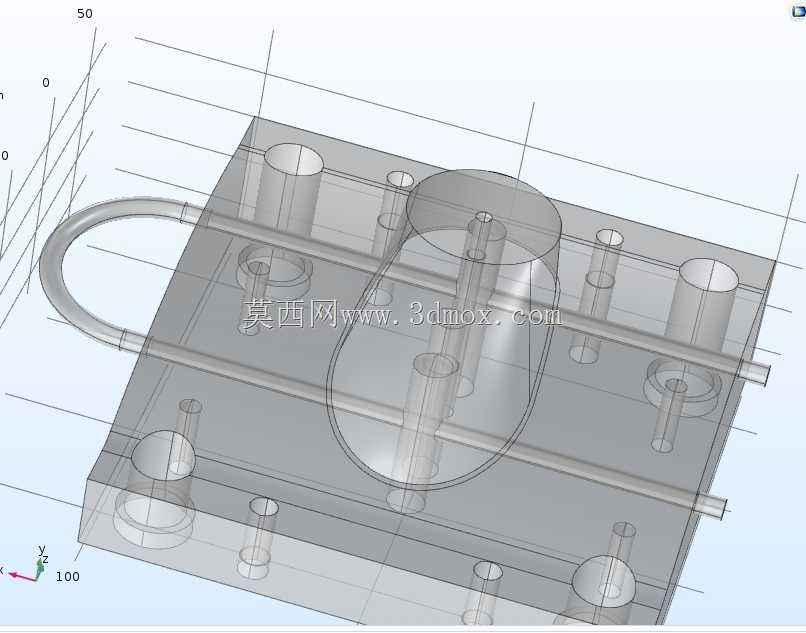

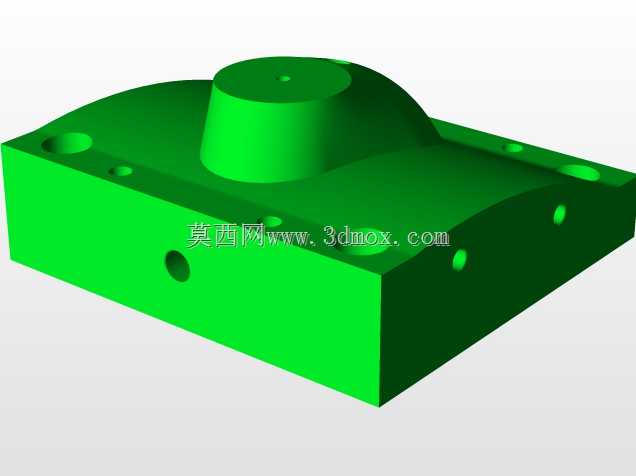

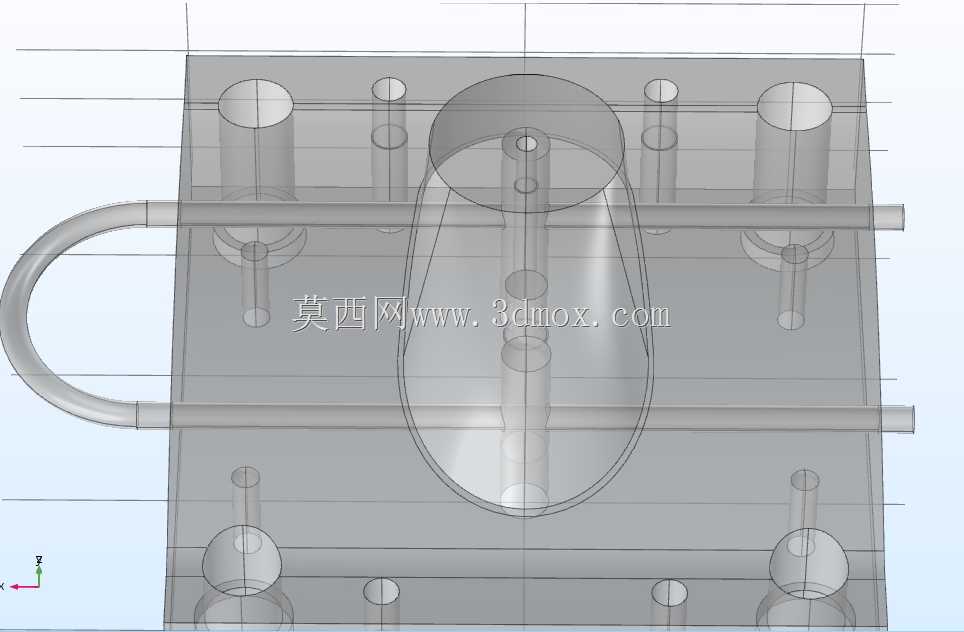

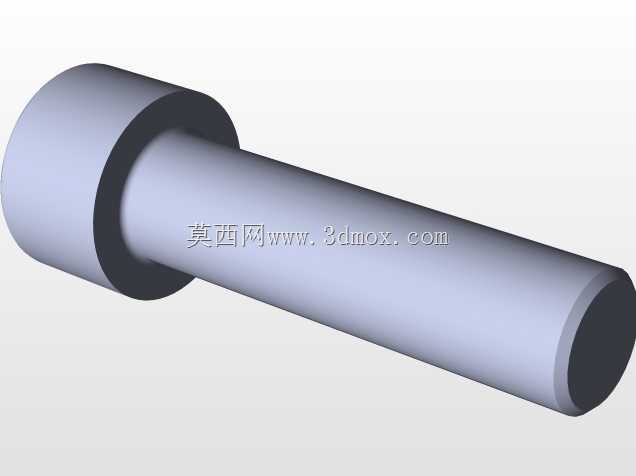

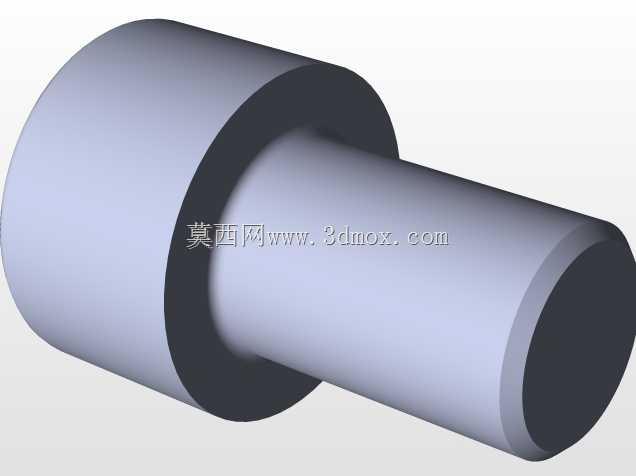

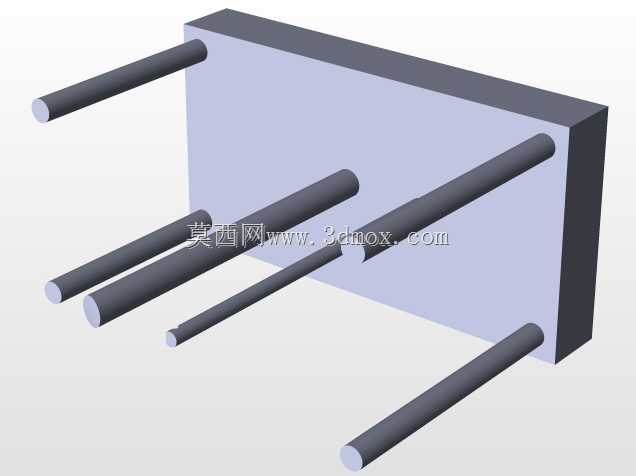

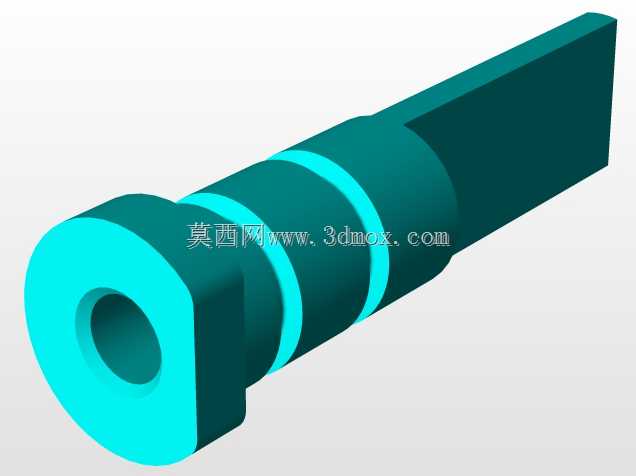

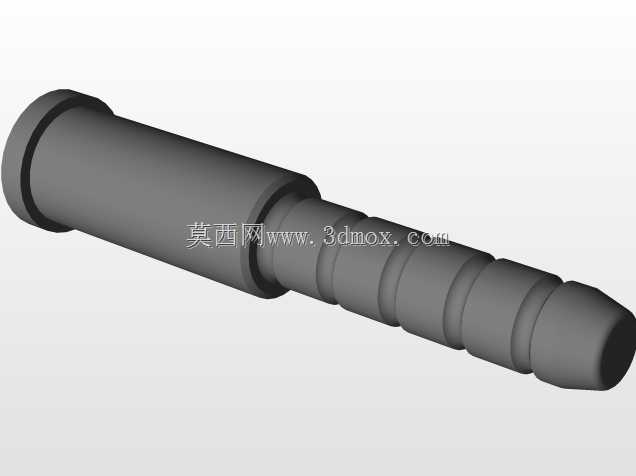

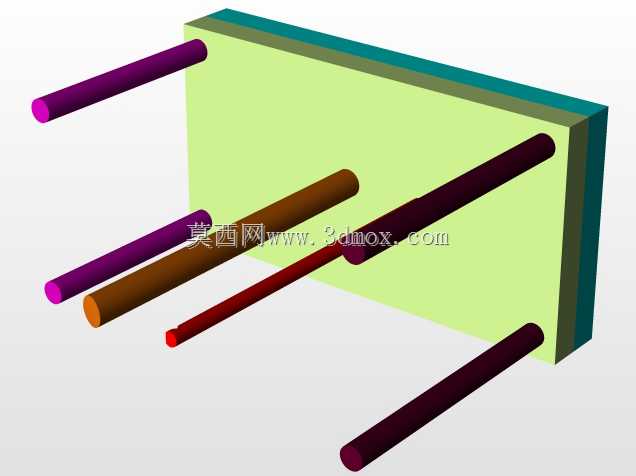

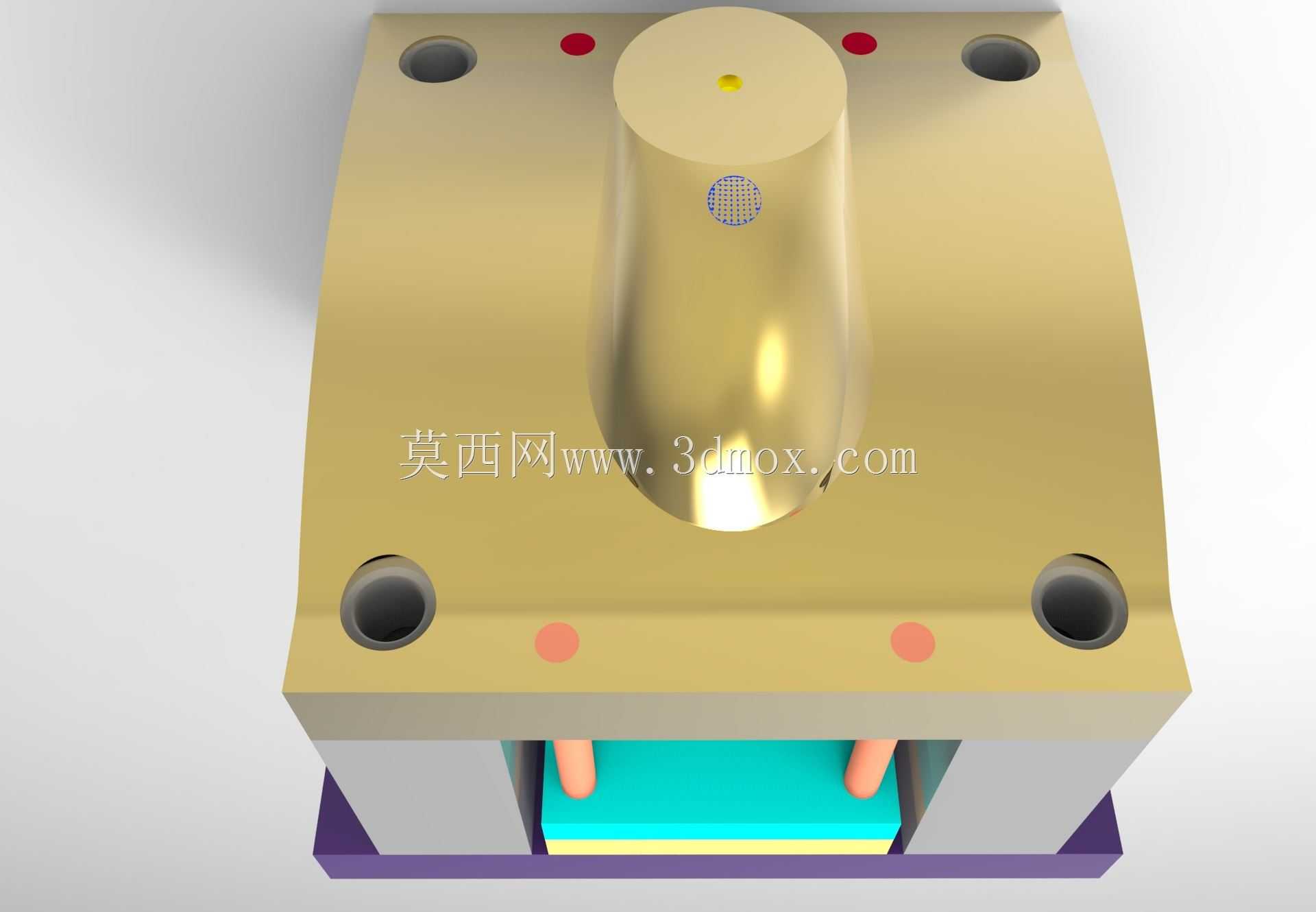

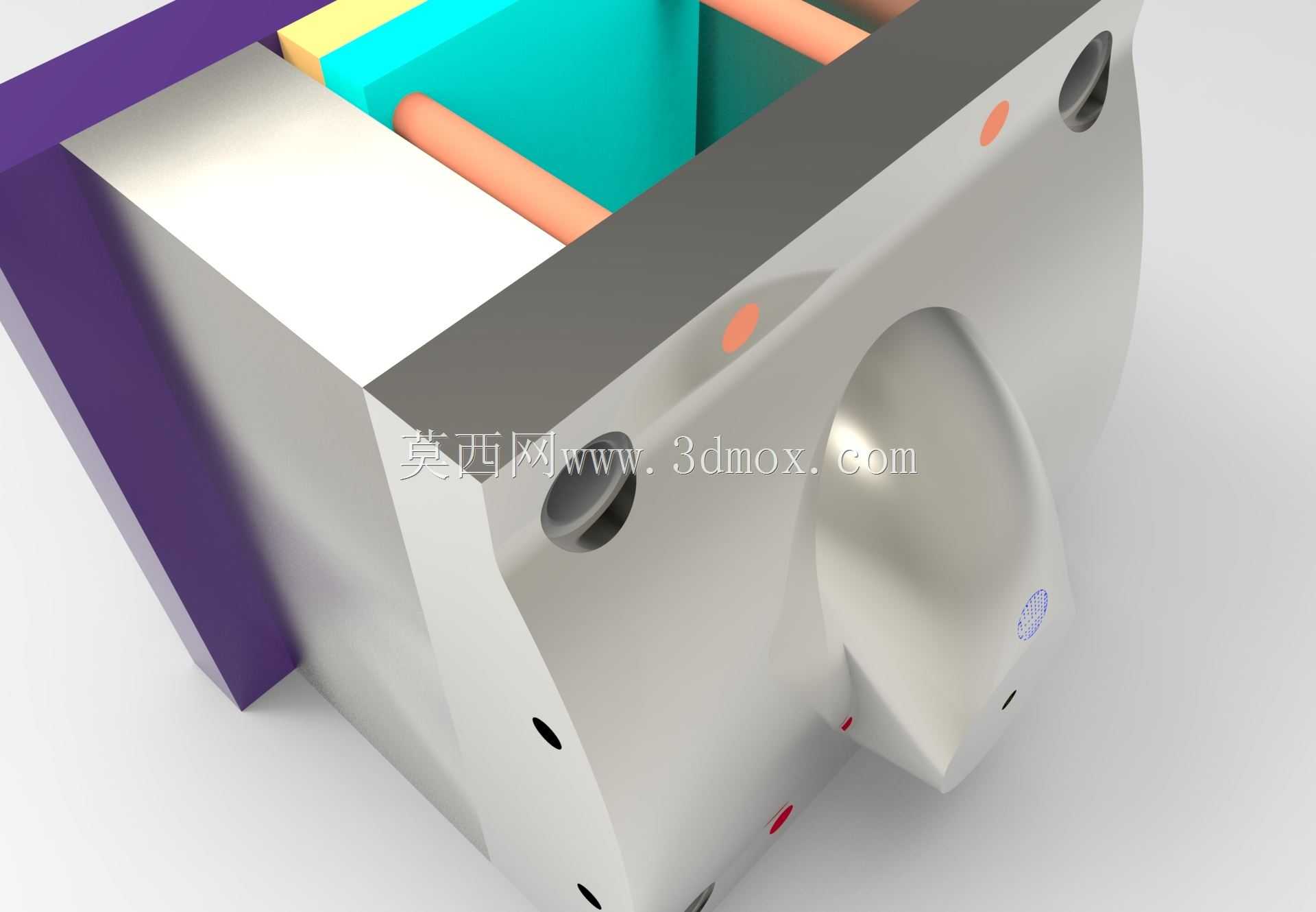

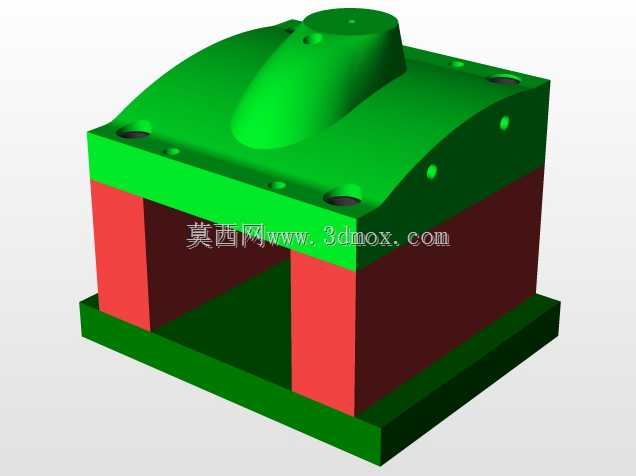

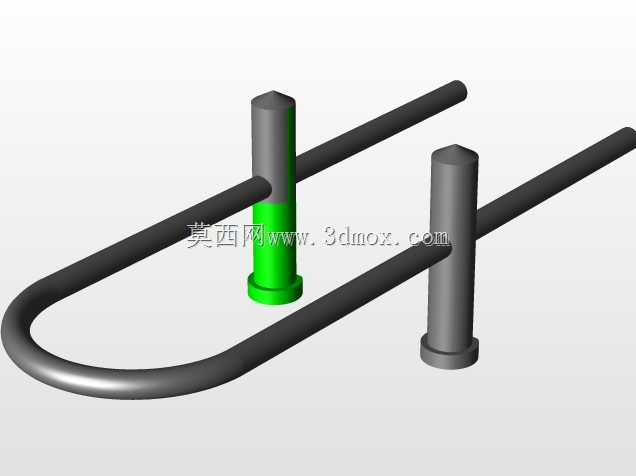

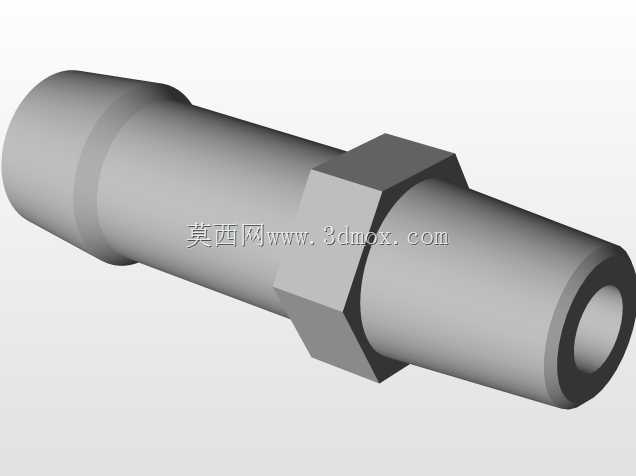

　　模具侧面布置多组液压油路接口与冷却水路接头，油路对应侧抽芯滑块的驱动油缸，针对塑件侧壁存在倒扣、侧孔的结构，通过斜导柱或者液压抽芯机构实现侧型芯的开合动作，开模前先完成侧抽芯动作，避免塑件顶出时被侧型芯拉伤。冷却系统采用随形水路设计，在定模型腔板、动模型芯板内部钻设闭环水路，水路距离型腔表面的距离保持在15-20mm区间，保证成型过程中型腔各区域温度均匀，将塑件成型周期内的模温波动控制在±5℃范围内，减少塑件翘曲变形、缩痕等成型缺陷。动模侧设置均匀分布的顶杆与复位杆，顶杆排布避开塑件外观面与装配配合面，顶出行程根据塑件脱模斜度与抱紧力计算确定，复位杆配合复位弹簧实现合模过程中顶出机构的先行复位，避免顶杆与定模型腔发生碰撞干涉。

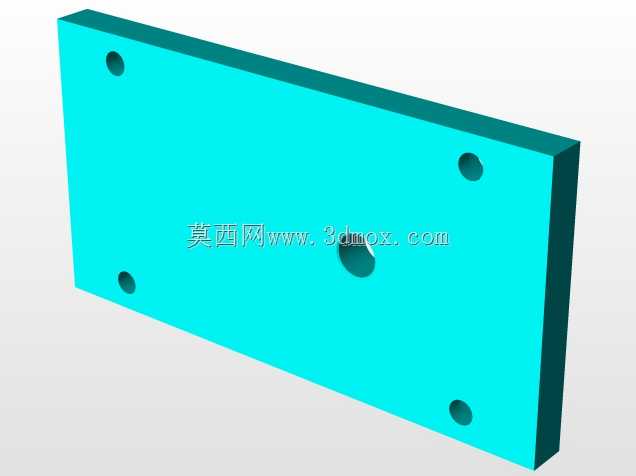

　　模具的安装边界完全适配常规注塑机的装夹尺寸，动定模固定板上开设标准U型装夹槽，可直接通过压板固定在注塑机模板上，模具闭合总高度符合对应吨位注塑机的最小模厚要求，开模行程预留足够的取件空间，配合机械手可实现全自动无人化生产。设计过程中针对模具的强度做了充分校核，各层板件的厚度根据注塑过程中的锁模压力、射胶压力计算确定，避免长期生产过程中模板发生变形导致的塑件尺寸超差；所有滑动配合面都设计了润滑槽，定期加注润滑脂可减少零件磨损，延长模具整体使用寿命。模具的分型面贴合精度经过配研处理，合模后分型面间隙小于0.01mm，可有效防止射胶过程中出现飞边溢料问题，减少后续塑件的去毛刺工作量。针对成型过程中产生的成型废气，在分型面周边预留了排气槽，排气槽深度控制在0.02-0.03mm，既可以顺利排出型腔内的空气，又不会出现溢料问题，避免塑件出现烧焦、缺胶、气泡等成型缺陷。
