布塞注塑成型模具结构设计

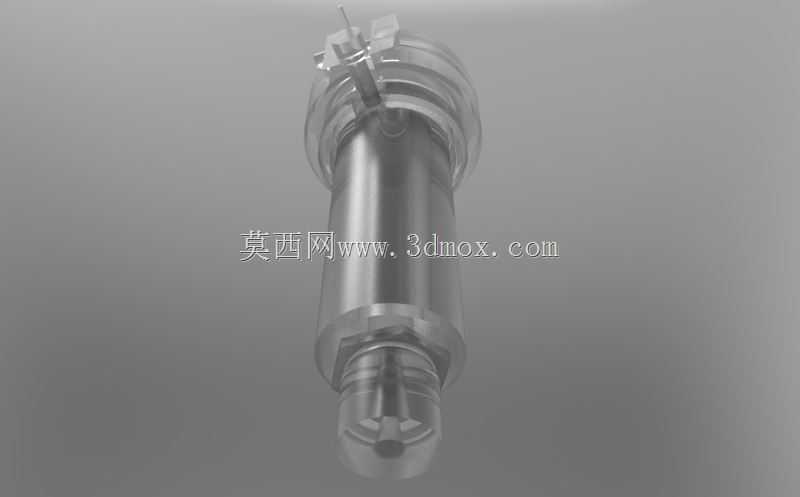

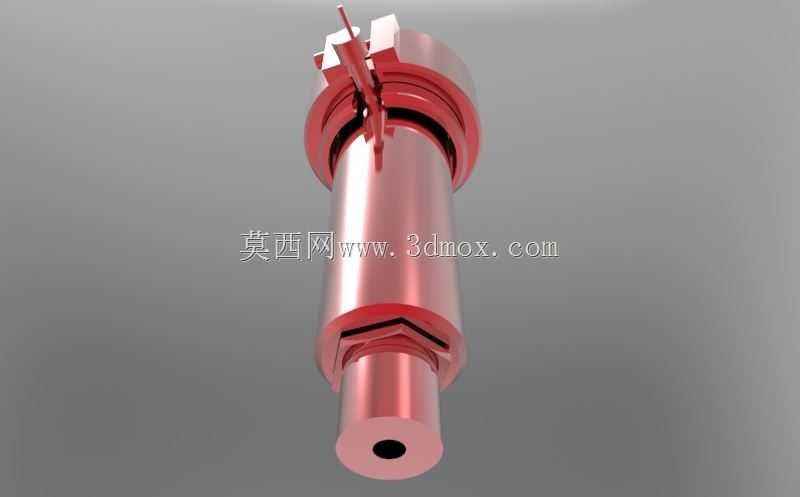

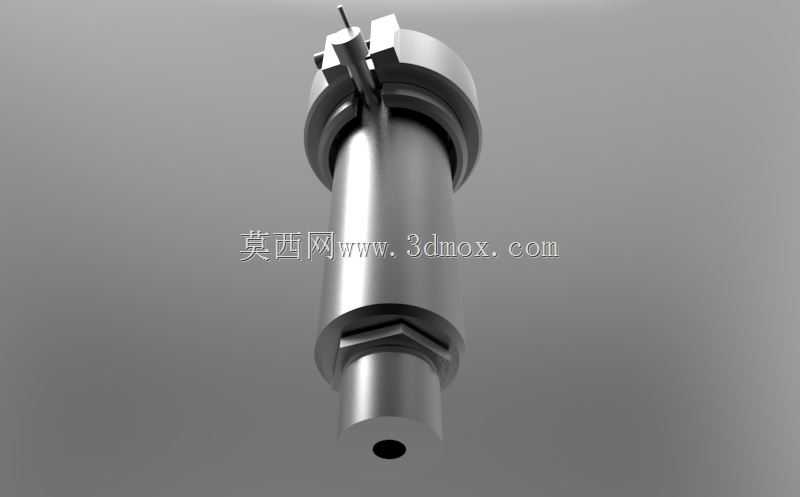

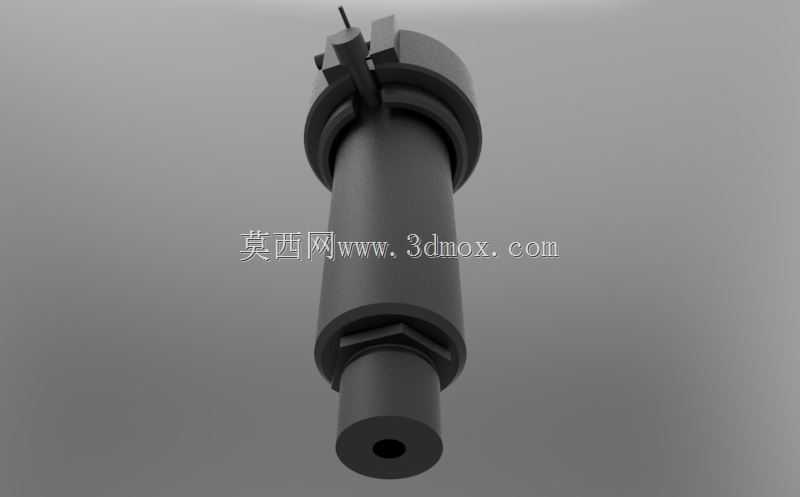

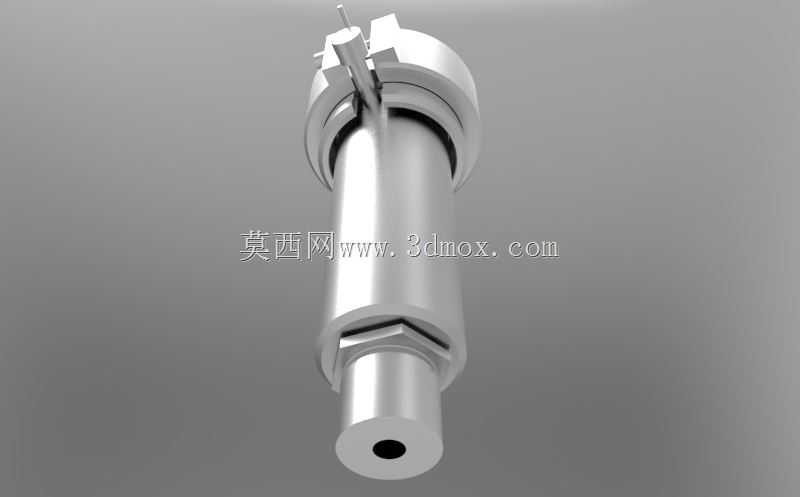

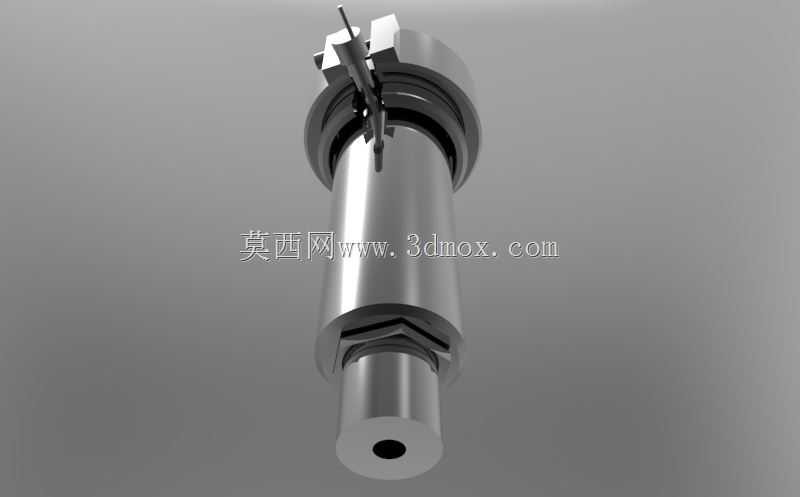

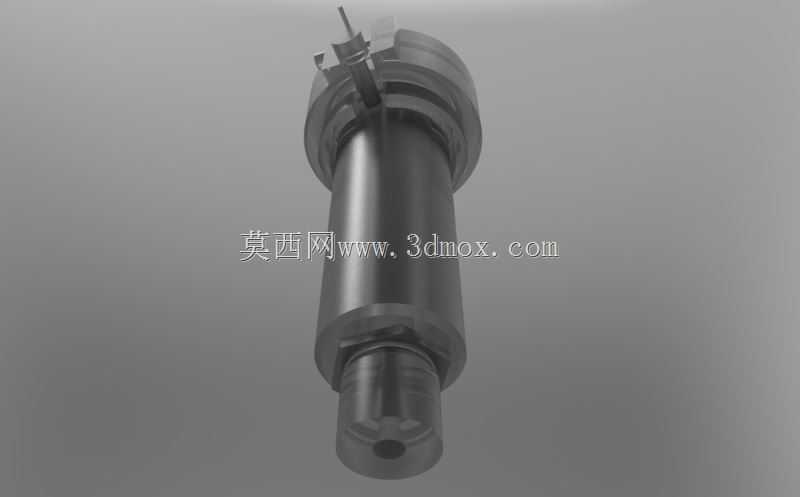

　　在小尺寸精密橡塑零部件的量产环节，布塞类密封、定位零件的注塑成型质量，直接决定下游装配组件的密封可靠性与配合精度，这类零件常应用在流体管路接插端、电子元器件壳体密封位、小型气动元件的封堵工位，需要兼顾尺寸一致性、材料耐候性与成型后无飞边、无缩痕的外观要求，对应的注塑模具设计需要围绕零件的结构特征做针对性的结构排布。这套模具的设计思路围绕布塞零件的轴向对称结构展开，采用单型腔直浇口进胶方案，进胶点选在零件大端的端面中心位置，避免侧浇口在零件圆柱配合面留下浇口痕迹，影响后续装配时的密封贴合效果；模腔部分采用整体式镶套结构，模仁镶件选用预硬塑胶模具钢加工，成型面做镜面抛光处理，降低注塑过程中融料的流动阻力，同时减少脱模时的表面粘模风险，

　　针对布塞零件上的环形卡槽结构，模具在对应位置设计了分体式哈夫滑块结构，开模过程中滑块沿径向先行抽离，避免强制脱模拉伤零件的卡槽成型面，保证环形槽的尺寸精度满足后续卡簧装配的公差要求。冷却回路围绕模腔做环形等距排布，回路距离成型面的距离保持均匀，避免冷却不均导致零件出现局部收缩变形，冷却介质通路做圆角过渡处理，减少介质流动的阻力，保证成型周期内模温的稳定性，将零件的成型变形量控制在公差允许范围内。顶出结构采用顶管顶出方案，顶出位置对应零件的内孔支撑位，顶出力均匀分布在零件的环形端面上，避免单点顶出导致零件出现顶白、变形问题，顶管内部设置支撑芯棒，合模状态下芯棒与定模型芯精准贴合，保证零件内孔的同轴度要求，同时芯棒内部可接入冷却介质，

　　缩短零件内部的冷却时间，提升整体成型效率。从安装边界来看，这套模具适配常见的小型卧式注塑机安装规格，模架的长宽尺寸、定位圈直径、浇口套球面半径都匹配对应吨位注塑机的安装参数，模具的开模行程满足哈夫滑块抽芯与零件顶出的总行程要求，不需要额外修改注塑机的拉杆间距或顶出杆位置即可直接上机安装。模具的导向结构采用导柱导套配合精密定位，导柱设置在动模侧，导套嵌入定模板内，合模过程中导柱先进入导套完成初始定位，再通过模仁上的虎口精定位结构保证动定模的合模同轴度，避免合模错位导致零件出现壁厚不均、错边等成型缺陷。排气槽开设在模腔的末端与滑块的贴合面位置，排气槽深度控制在对应注塑材料的溢边值以内，既可以快速排出模腔内的空气，避免零件出现烧焦、

　　缺胶问题，又不会产生飞边增加后续的修边工作量。针对布塞零件常用的PP、PE等软质塑胶材料，模具的脱模斜度设置在合理范围内，圆柱配合面的脱模斜度兼顾成型脱模需求与零件装配时的配合公差要求，不会因为斜度过大导致零件装配后出现松动、密封失效问题。日常生产过程中，这套模具的哈夫滑块位置需要定期涂抹高温润滑脂，减少反复抽芯动作带来的磨损，冷却回路需要定期清理水垢，避免水路堵塞导致模温不均影响零件成型质量，模腔成型面需要定期做防锈维护，避免长时间停机导致表面锈蚀影响零件的外观质量。
