便池用紫色塑料感应外壳结构设计

　　这款塑料壳体是适配小便池感应模块的专用防护结构，在公共卫浴场景的自动冲水系统中承担核心防护与安装承载作用，日常使用中需要长期处于高湿度、多清洁药剂侵蚀的卫浴环境，同时要适配暗装或明装的小便池安装位，兼顾外观整体性与内部元件的防护需求。从实际使用场景来看，这类壳体多安装在小便池的上部进水端附近，既要容纳红外感应探头、控制电路板、电磁阀驱动模块等核心元件，还要保证感应探头的信号收发不受壳体遮挡，同时避免清洁用水、尿液飞溅渗入内部造成电路短路，因此结构设计上做了多重密封考量。

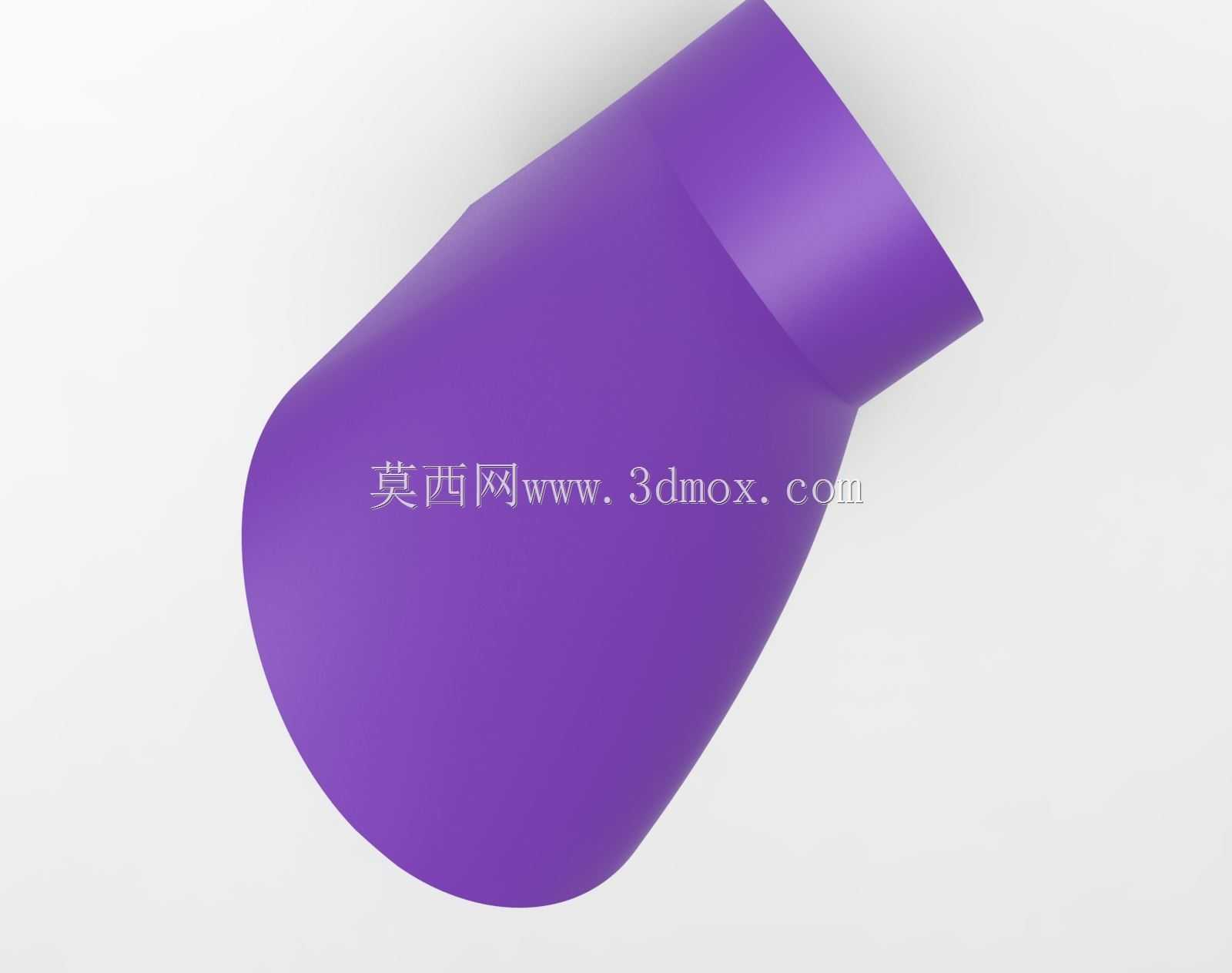

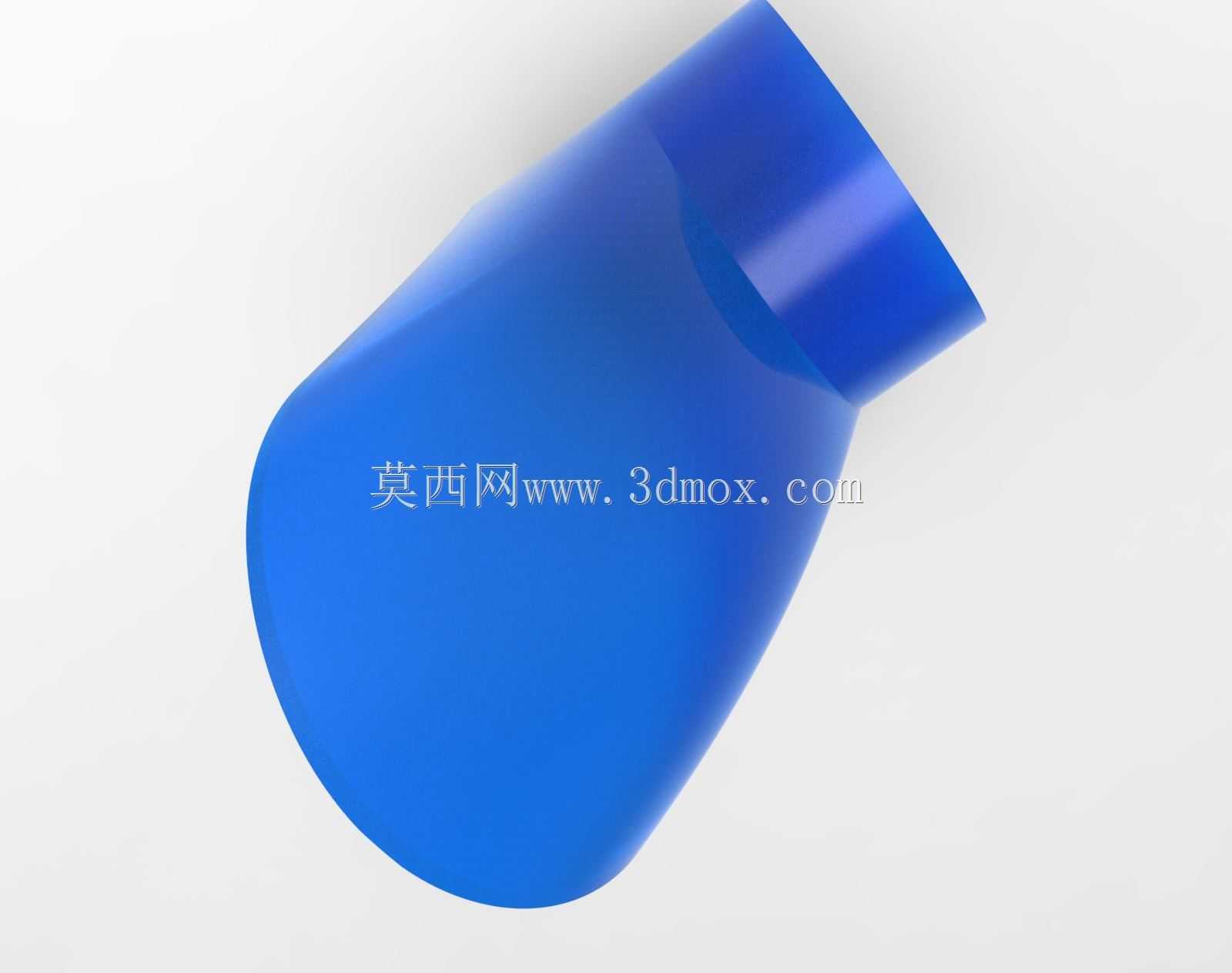

　　设计过程中首先确定了整体的流线型曲面造型，一方面是适配小便池的圆润外观风格，减少卫生死角，日常清洁时可以直接用抹布擦拭表面，不会有积灰藏污的凹槽结构；另一方面曲面造型可以提升塑料注塑成型时的熔体流动性，避免壁厚不均导致的缩痕、翘曲问题，壳体整体壁厚控制在2.2mm到2.5mm之间，转角处全部做R3以上的圆角过渡，既减少注塑应力集中，也能提升壳体的抗冲击性能，避免安装或日常磕碰导致的开裂。

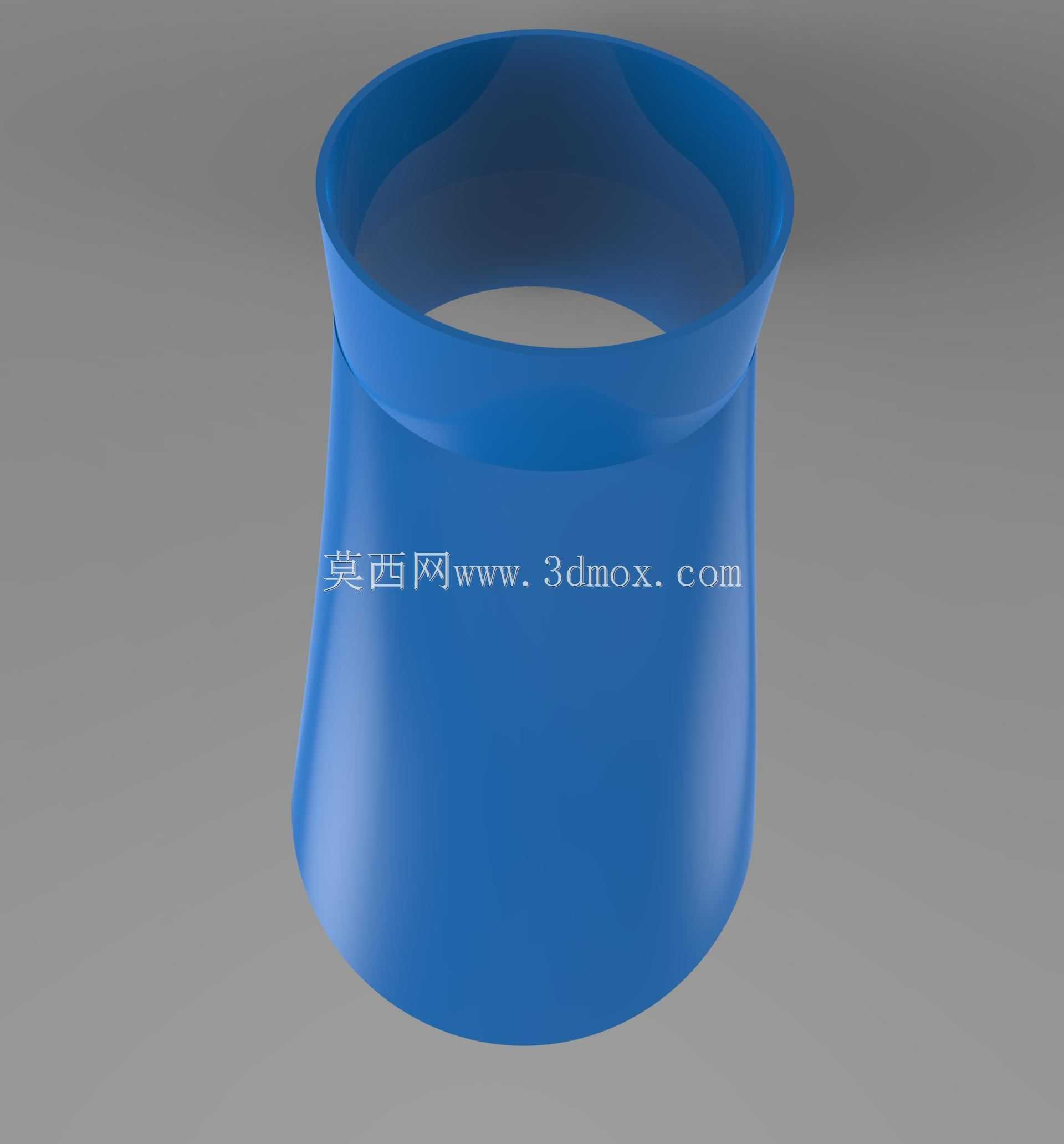

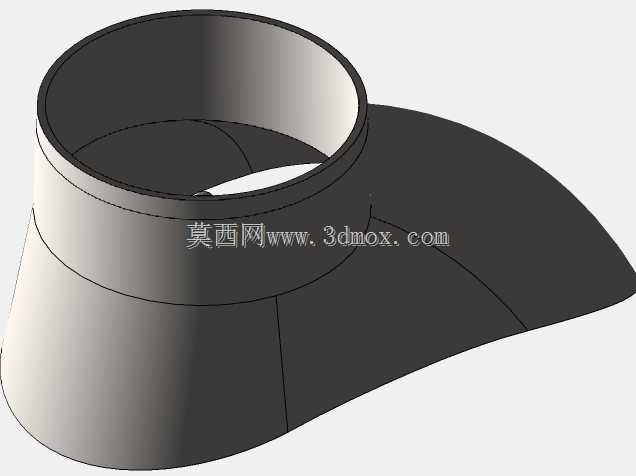

　　从安装边界来看，壳体的大端开口尺寸适配常规小便池的进水端安装孔径，开口处设计了一圈内凹的止口结构，安装时可以嵌套在小便池的预设安装位内，配合防水胶圈实现端面密封，防止液体从安装缝隙渗入；小端的圆柱段是走线与进水通道的预留位，内径尺寸匹配标准4分进水管的外径，同时预留了电磁阀的安装固定柱，内部的筋位布局完全围绕内部元件的固定需求设计：感应探头位置预留了12mm直径的透明视窗安装位，视窗处做了内凹的台阶结构，用来卡装红外透波的透明PC片，既保证红外信号可以正常穿透，也能让透明片与壳体外表面保持齐平，避免凸起结构积污；电路板安装位设计了三个带自攻螺丝柱的固定位，螺丝柱根部做了三角加强筋，防止锁付螺丝时柱子断裂，筋位高度刚好支撑电路板距离壳体内壁3mm，预留出元件引脚的容纳空间，避免电路板与壳体直接接触造成的磨损。

　　材质选用上考虑到卫浴场景的使用需求，采用ABS工程塑料注塑成型，表面做哑光紫色处理，既可以匹配常见的陶瓷小便池的视觉风格，哑光表面也不容易残留水渍指纹，长期使用不会出现明显的光泽老化；壳体的配合结构全部采用卡扣加螺丝的双重固定方式，上下壳合模处设计了一圈连续的密封槽，装配时可以嵌入硅胶密封条，达到IP65级别的防护能力，完全满足卫浴场景的防水防泼溅要求。

　　在结构验证阶段，需要重点考量壳体的耐化学腐蚀性能，毕竟公共卫浴场景会频繁使用含氯的清洁剂、消毒水喷洒，材料选型时已经做了耐化学试剂的适配，不会出现长期接触清洁剂导致的表面开裂、变色问题；同时壳体的抗冲击性能也做了冗余设计，1米高度自由落体到瓷砖地面不会出现开裂，满足日常安装维护过程中的磕碰防护需求。感应视窗的角度经过反复调整，刚好对准使用者的站立检测区域，不会出现感应盲区或者误触发的问题，视窗的内表面做了晒纹处理，减少内部光线的反射干扰，提升红外感应的灵敏度。

　　从装配逻辑来看，这款壳体的所有内部固定位都做了防呆设计，电路板、电磁阀、感应探头的安装位置都有对应的定位筋，装配时不需要反复调整位置，直接顺着导向筋就能放到位，提升批量装配的效率；壳体的外表面没有多余的装饰结构，所有的分型面都设计在视线不可见的安装侧，保证外观面的整体性，安装完成后外露的曲面部分和小便池的陶瓷表面过渡自然，不会有突兀的拼接感。另外考虑到后期维护的需求，壳体的上盖采用可拆卸设计，不需要把整个壳体从便池上拆下来，只需要拧下两颗固定螺丝就能打开上盖更换内部的电路板或者电磁阀，大幅降低后期的维护成本，适配公共场景高频使用下的维护需求。
