多面体拼接环形原子结构演示件

　　做结构设计的同行大多接触过原理演示类构件的建模需求，这类模型不需要承载实际工况载荷，但对结构逻辑的还原度、形态的辨识度有明确要求，这次的环形多面体拼接结构，最初是配合传感原理教学场景做的概念原型，用来在实验室原理展示、传感单元排布演示环节，直观呈现环形阵列下多单元组合的空间布局逻辑。

　　从实际用途来看，这类原型件主要服务于精密传感领域的原理验证环节，不少环形排布的传感阵列，在做初期方案论证时，都需要一个等比例的空间结构来确认单元间隙、安装位朝向、走线空间的预留是否合理，相比平面图纸，三维实体原型能更直观地暴露排布冲突，比如相邻多面体单元的棱边干涉、单元朝向是否正对检测区域、环形内圈的预留空间是否足够容纳被测件通过，这些问题在二维图上很容易被忽略，实体模型搭建完成后转动视角就能快速排查。

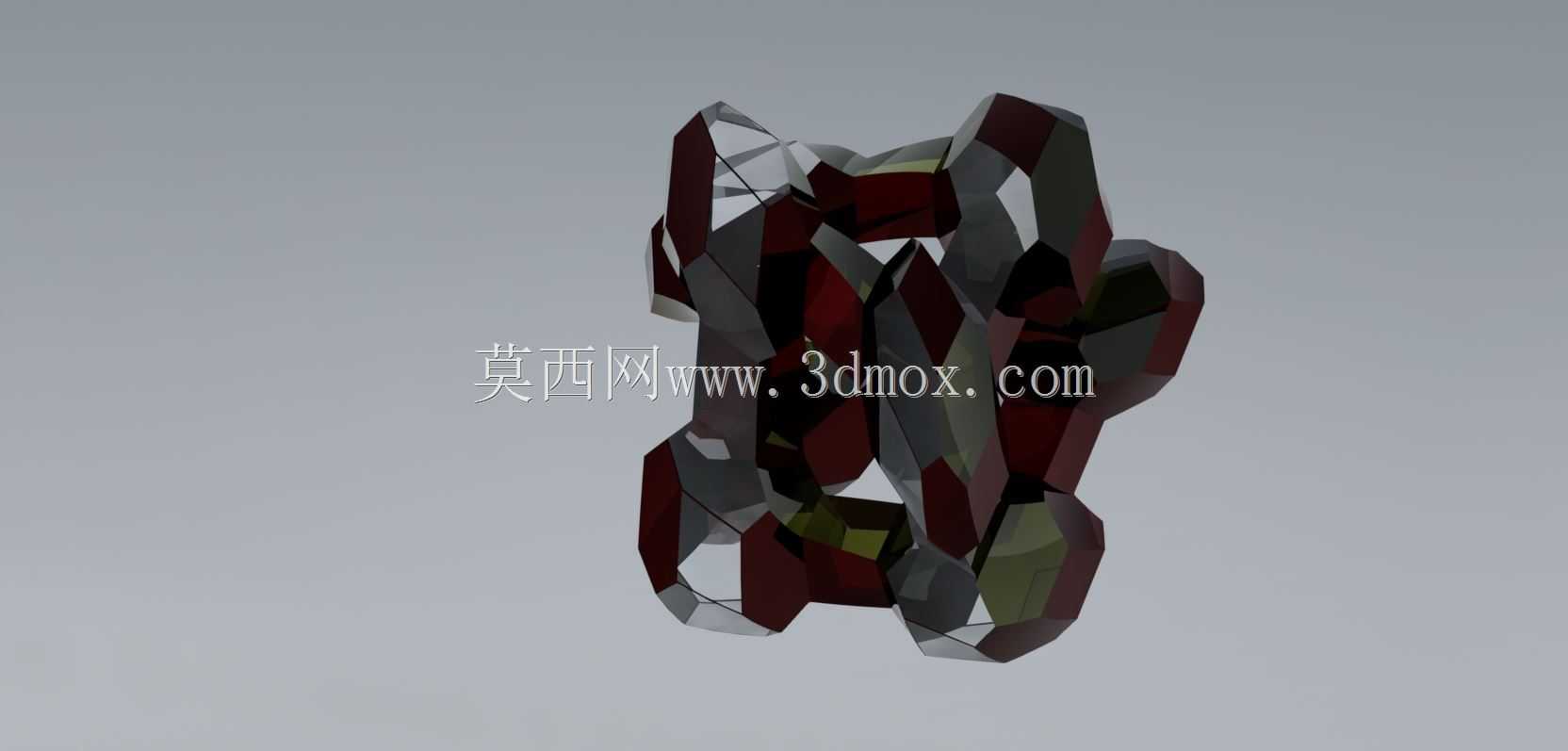

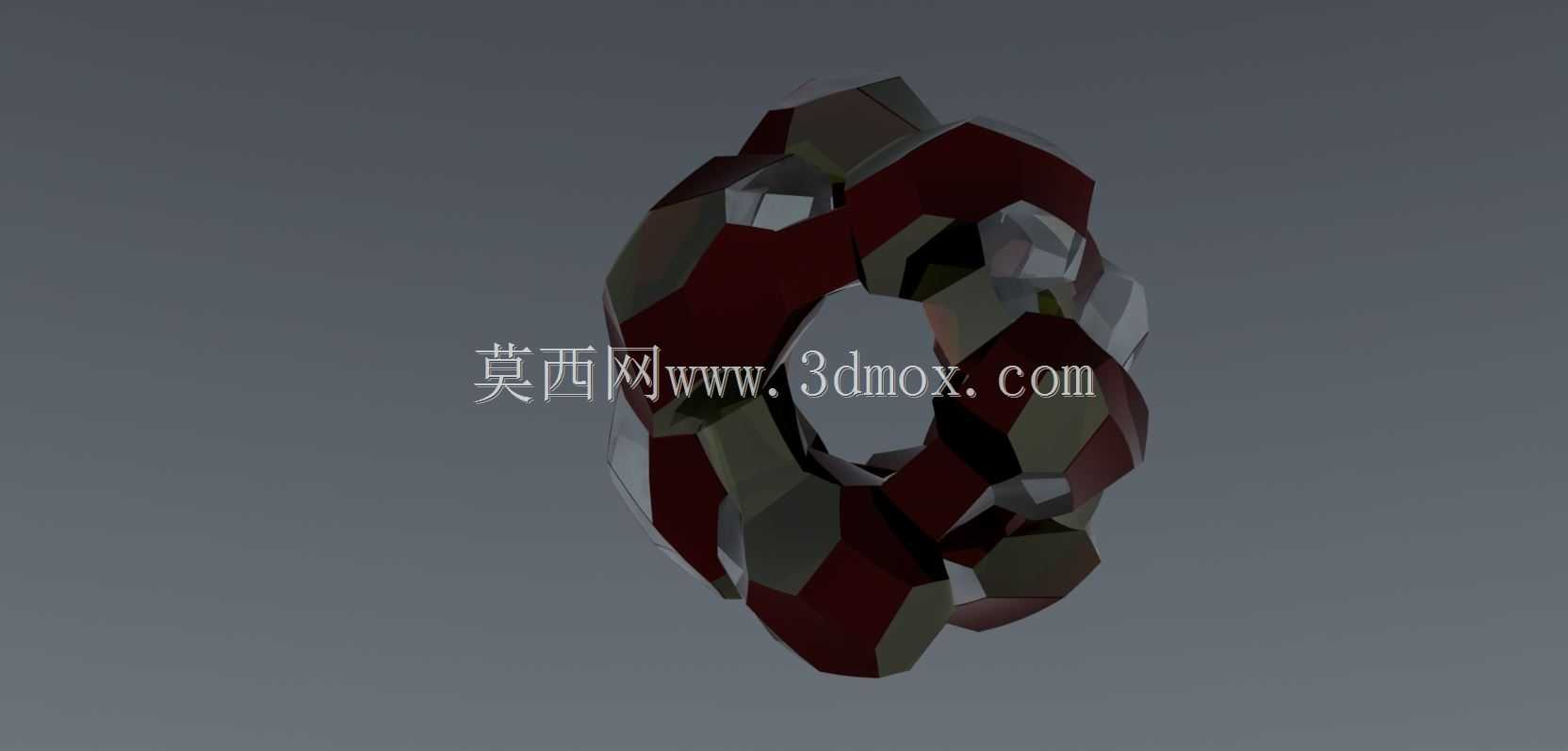

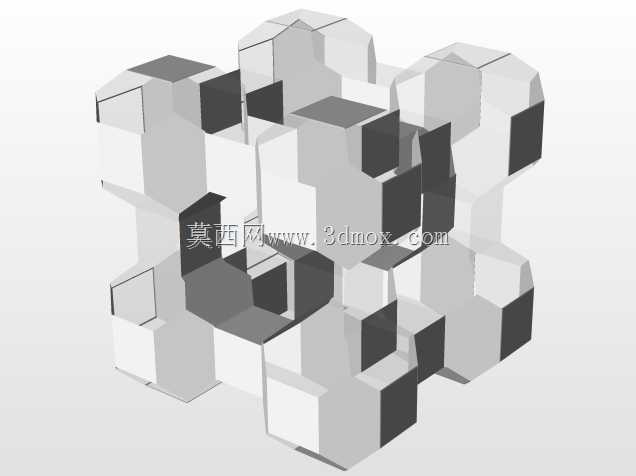

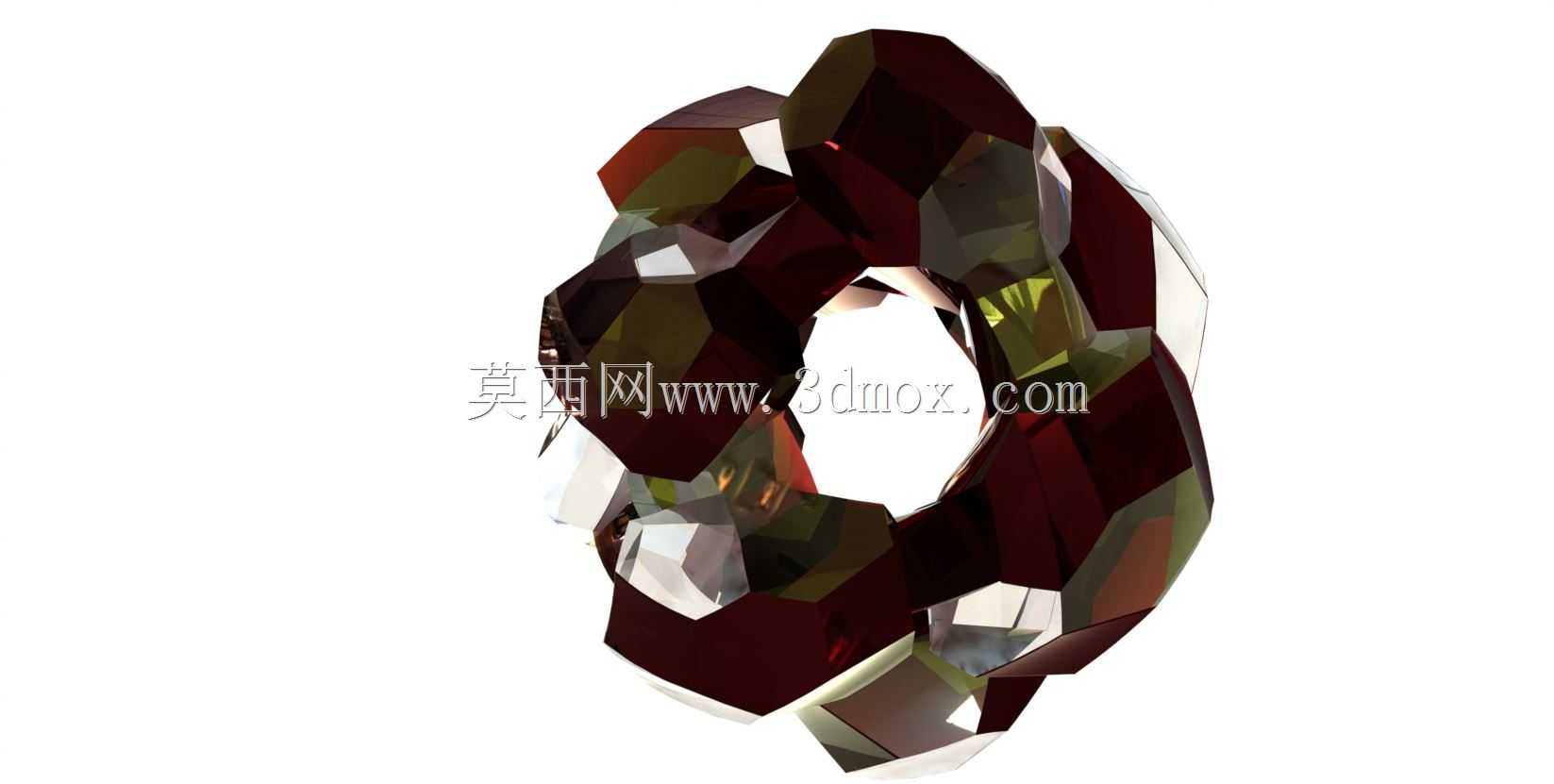

　　设计思路上没有采用常规的光滑曲面环形结构，而是选择了多面体拼接的形态，核心是为了对应传感单元的模块化属性——每个独立的多面体块对应一个独立的传感模组，多面体的平面可以直接作为传感面的安装基准，不需要额外做安装面的切削加工，相邻多面体之间的拼接面预留了0.2mm的装配间隙，既可以模拟实际模组之间的隔振垫层厚度，也能在3D打印验证时避免打印层厚带来的装配卡滞。整个环形结构的中心通孔直径按照常规实验室被测件的最大通行尺寸设定，环形整体的外径控制在常规实验台架的安装座适配范围内，外圈没有突出的安装耳，底部预留了三个均匀分布的M3螺纹孔位，对应标准光学实验台的安装孔距，可以直接固定在台架上不需要额外做转接件。

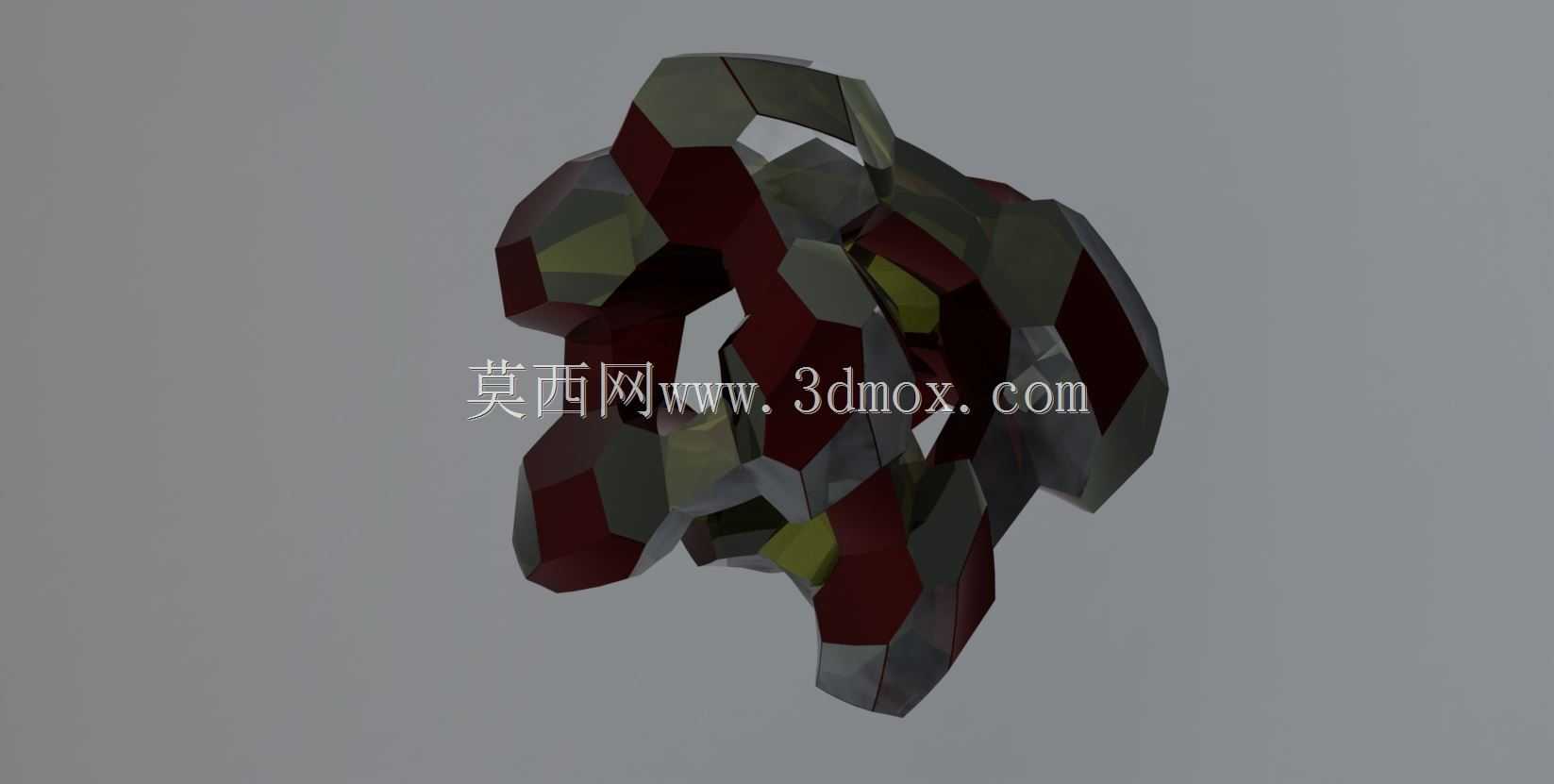

　　功能特性上，这个结构的每个多面体单元都设计为可拆分结构，拼接面采用定位止口配合，不需要额外紧固件就能完成组合，在演示不同的传感单元排布方案时，可以快速替换对应位置的多面体块，调整单元数量或者单元朝向，不需要重新制作整个环形基体。多面体的棱边都做了0.5mm的倒角处理，避免在拆装过程中划伤操作人员，同时也能减少3D打印时的支撑残留，降低后处理的工作量。结构的壁厚按照光敏树脂打印的工艺要求设定为1.5mm，既保证打印完成后有足够的刚度不会轻易变形，也不会因为壁厚过大导致打印成本升高、打印时间过长。

　　安装边界方面，整个结构的轴向高度控制在50mm以内，安装后不会遮挡实验台架上的其他光学检测元件，底部的安装孔位深度为6mm，螺纹旋合长度足够保证固定后的稳定性，在常规的实验室振动环境下不会出现松动偏移。环形内圈的所有棱边都做了圆弧过渡，避免被测件穿过时被棱边刮伤，同时也能减少应力集中，即使在搬运过程中受到轻微磕碰，也不会出现内圈崩裂的问题。

　　不少刚接触这类概念建模的工程师容易陷入追求外观炫酷的误区，把结构做的过于复杂，反而忽略了原型件的核心用途是验证排布逻辑、辅助原理讲解，这个结构在设计时刻意简化了不必要的曲面造型，所有的面都是平面或者小圆弧过渡，建模时不需要复杂的曲面放样，只用基础的拉伸、阵列、布尔运算就能完成，后续修改参数也非常方便，比如需要调整环形直径、增加或者减少多面体单元数量时，只需要修改阵列的数量和中心直径参数，就能快速生成新的结构，不需要重新绘制草图。

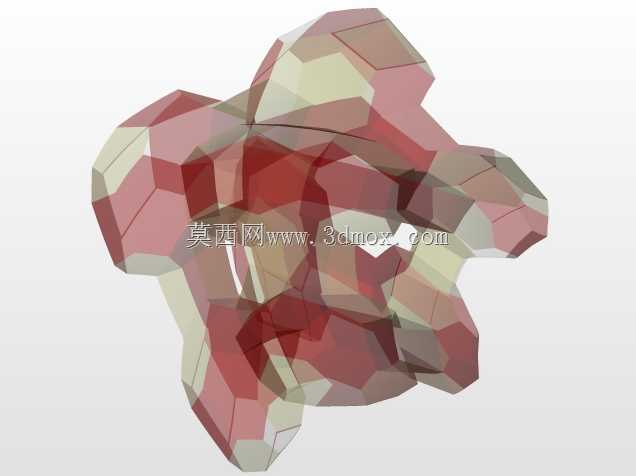

　　在实际的教学场景中，这个原型件可以配合不同颜色的多面体块，区分不同功能的传感单元，比如用深红色块对应发射单元，深灰色块对应接收单元，讲解时可以直接拆下对应单元说明信号传输路径，比纯PPT演示的接受度高很多。在方案论证环节，把这个原型件放在台架上，配合实际的传感模组做预装测试，能快速确认模组的接线空间是否足够，相邻模组的信号是否会出现干扰，这些都是纯虚拟仿真很难完全覆盖的细节。
