反应器配套增压装置结构设计

　　在化工、生物制药等涉及密闭反应流程的生产场景中，反应器内部的压力稳定是保障反应效率、产物纯度以及生产安全的核心要素之一，这款配套增压装置的设计初衷，正是为了适配中小容积反应器的压力补偿与动态调节需求，解决常规供压路径压力衰减快、响应滞后的实际工程问题。从实际应用场景来看，该装置多安装在反应器进料端的旁通管路上，或是惰性气体保护通路的调压节点，当反应器内部压力因反应消耗、温度波动出现低于工艺阈值的情况时，装置可快速介入完成压力补偿，避免因负压导致的外界空气倒灌、反应体系失衡等问题，同时也可在小流量流体输送环节提供稳定的输出压力，保障管路内介质流速均匀。

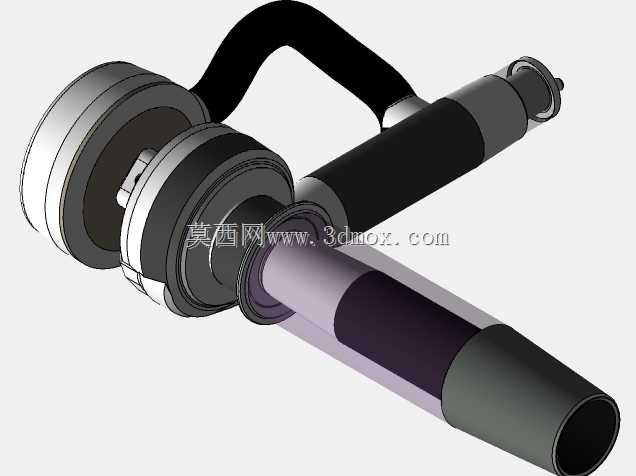

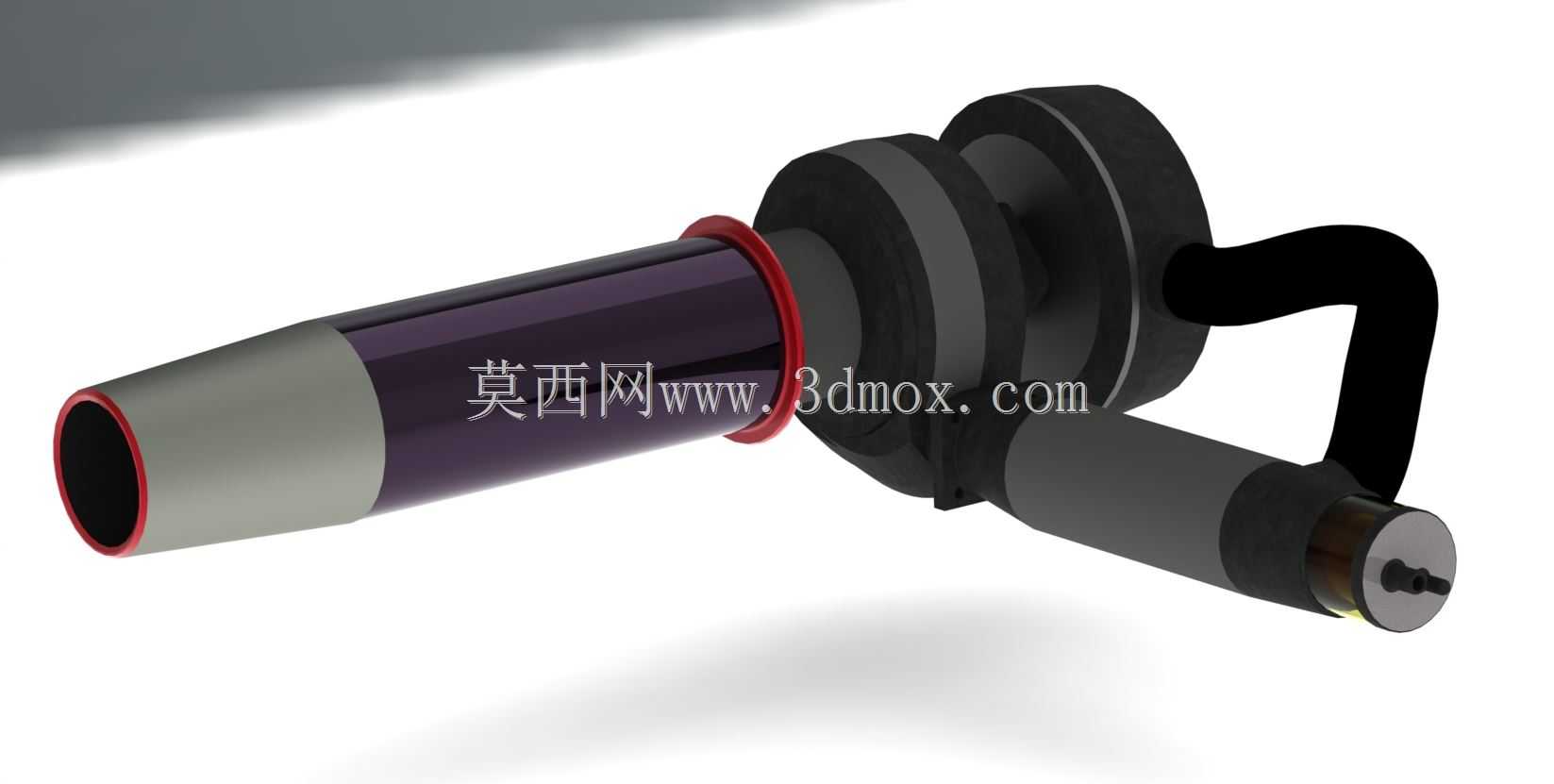

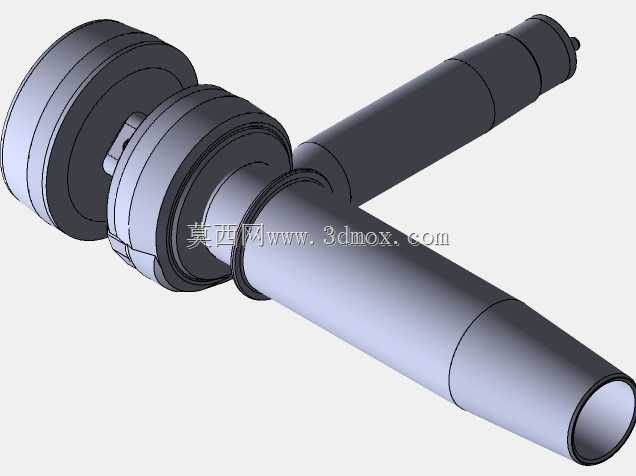

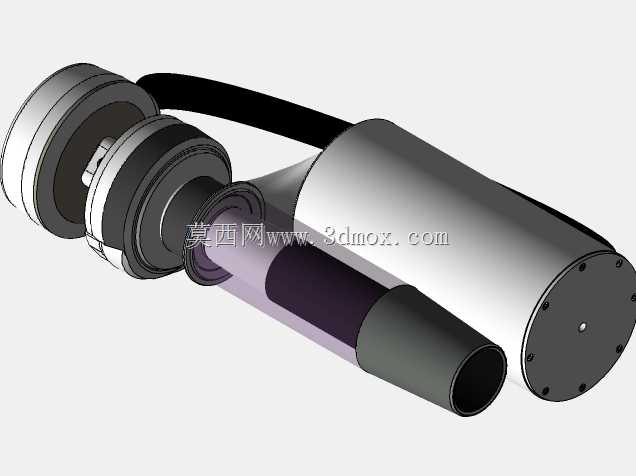

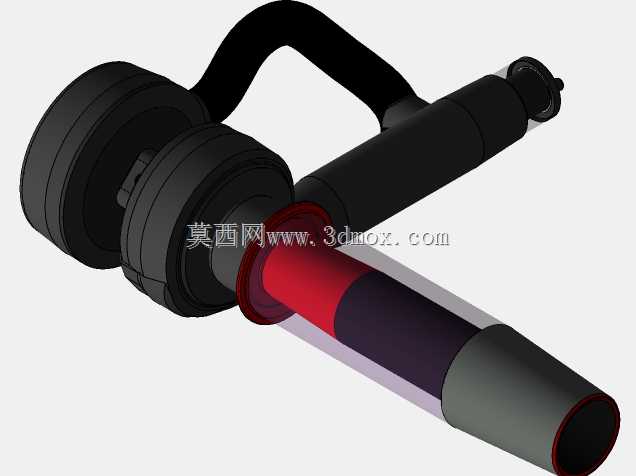

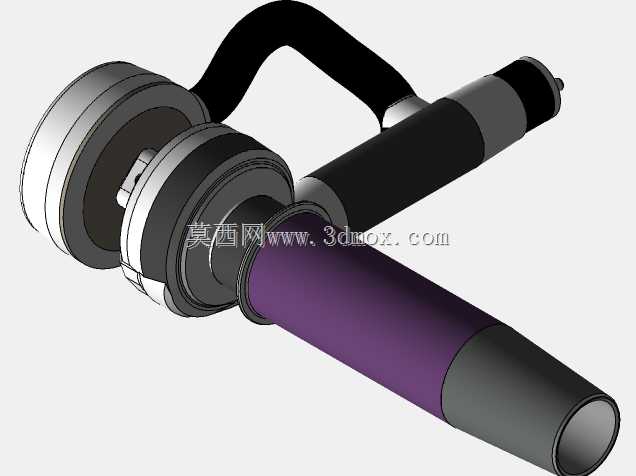

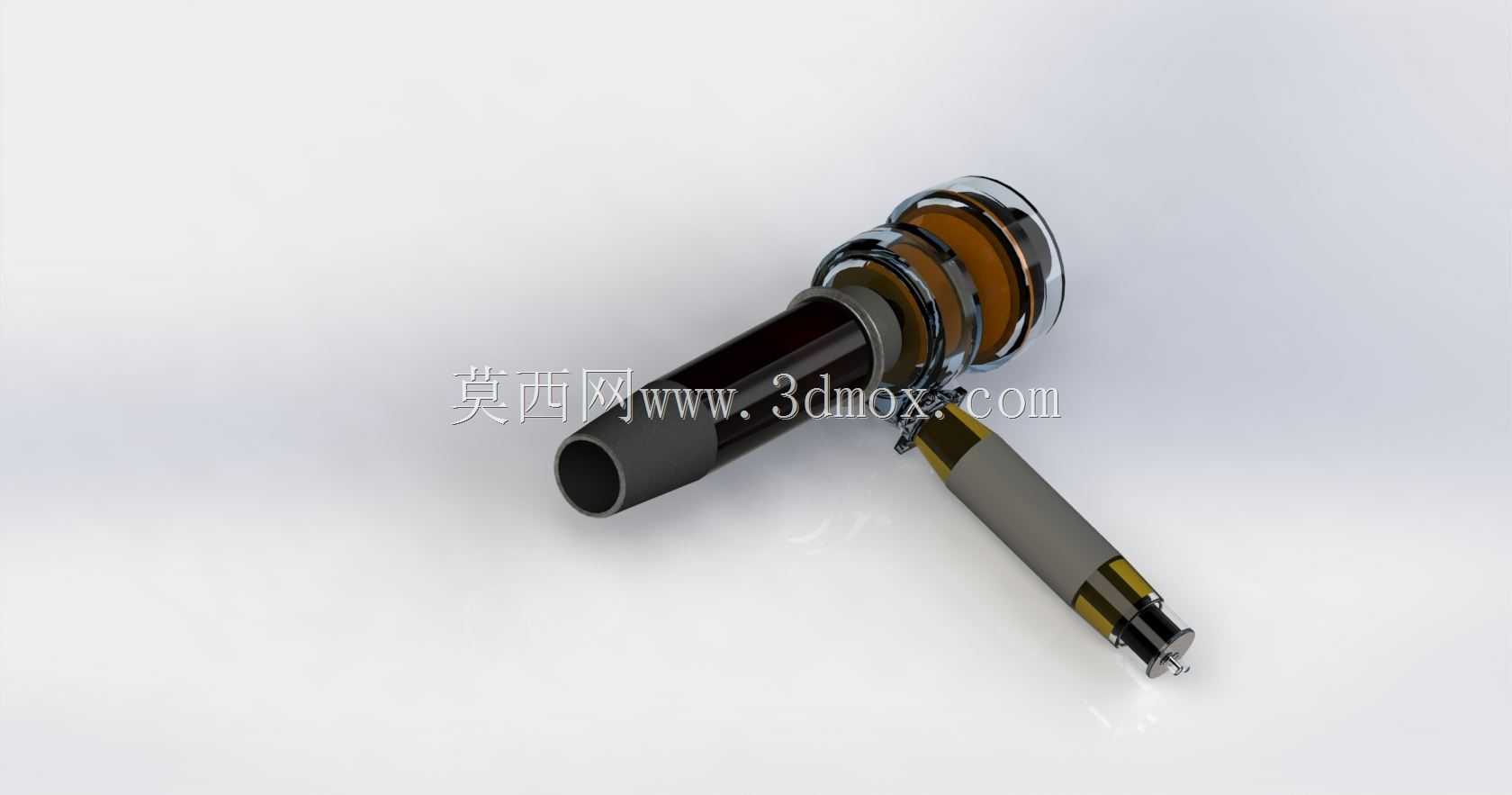

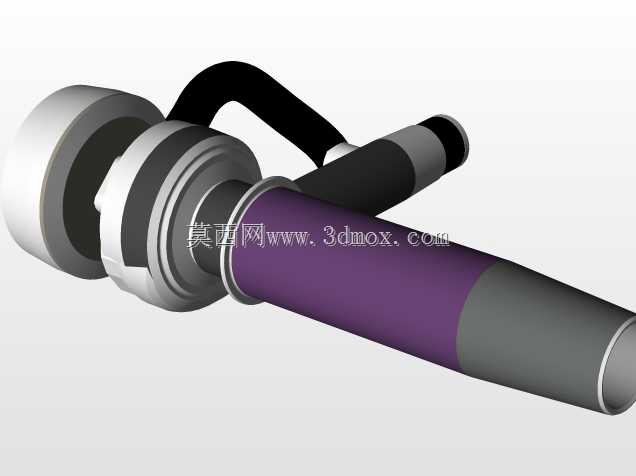

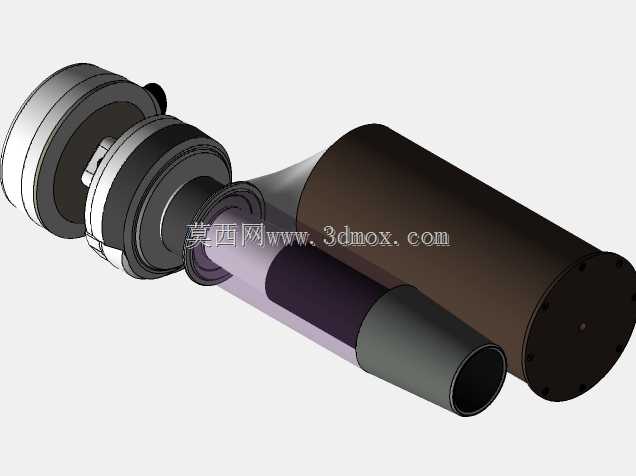

　　从功能特性层面拆解，该装置采用同轴式主体结构设计，核心增压腔体与握持式调节段呈直角布局，既可以通过法兰接口与反应器管路实现硬连接，也可搭配快装接头完成临时测试场景的快速部署。主体承压段采用渐变径结构设计，入口端的小口径设计可提升入口介质的初始流速，中段的大容积腔体可对流入介质进行缓冲稳压，避免压力脉冲直接传导至反应器内部造成压力波动；出口端的密封结构采用多重径向密封设计，搭配端部的红色密封挡圈，可在0-1.6MPa的常规工作压力区间实现无泄漏密封，适配多数常压、低压反应场景的压力需求。侧置的弯管结构为压力反馈通路，可实时采集反应器侧的实际压力值，与内置的调压结构形成闭环调节，无需额外外接压力传感管路即可实现压力的动态匹配，减少了外接管路的泄漏点与安装复杂度。

　　从设计思路来看，该装置在建模阶段就充分考虑了实际安装的边界限制，主体结构的最大外径控制在适配DN50标准法兰的尺寸范围内，整体轴向长度控制在320mm以内，侧置调节段的突出长度不超过150mm，可在反应器周边管路密集的安装空间内完成部署，不会与周边的进料阀、测温探头、搅拌机构等配件产生安装干涉。握持段的防滑纹理设计并非为了手持操作，而是为了安装时提供足够的扭矩受力点，方便操作人员使用管钳等工具完成接口的紧固作业，避免安装时打滑损伤装置外表面。装置尾部的微调旋钮可对增压阈值进行小范围校准，在实际调试过程中，可根据不同反应工艺的压力要求，在基准压力值的±15%区间内进行微调，无需更换内部调压弹簧即可适配多批次不同反应参数的生产需求。

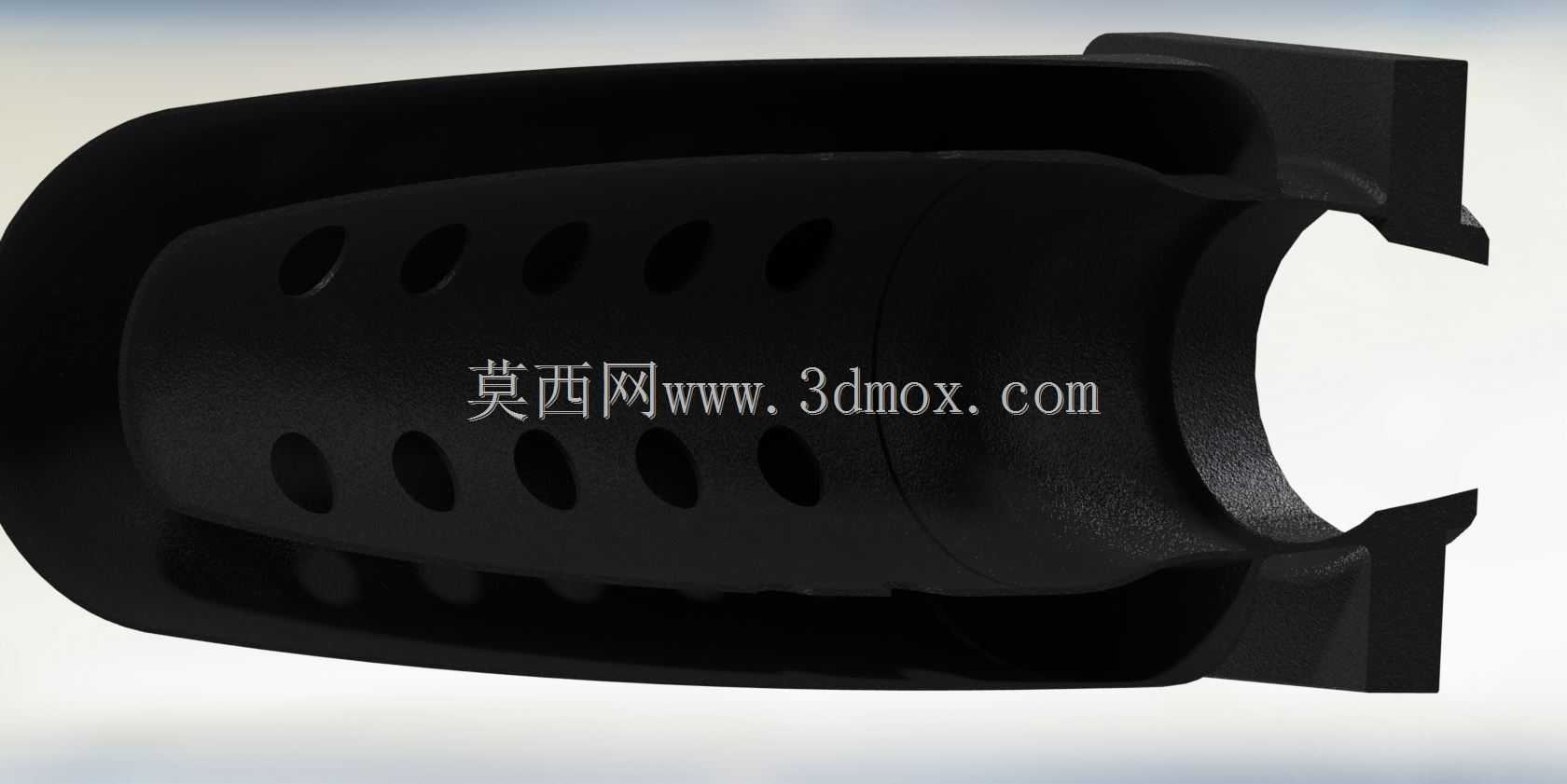

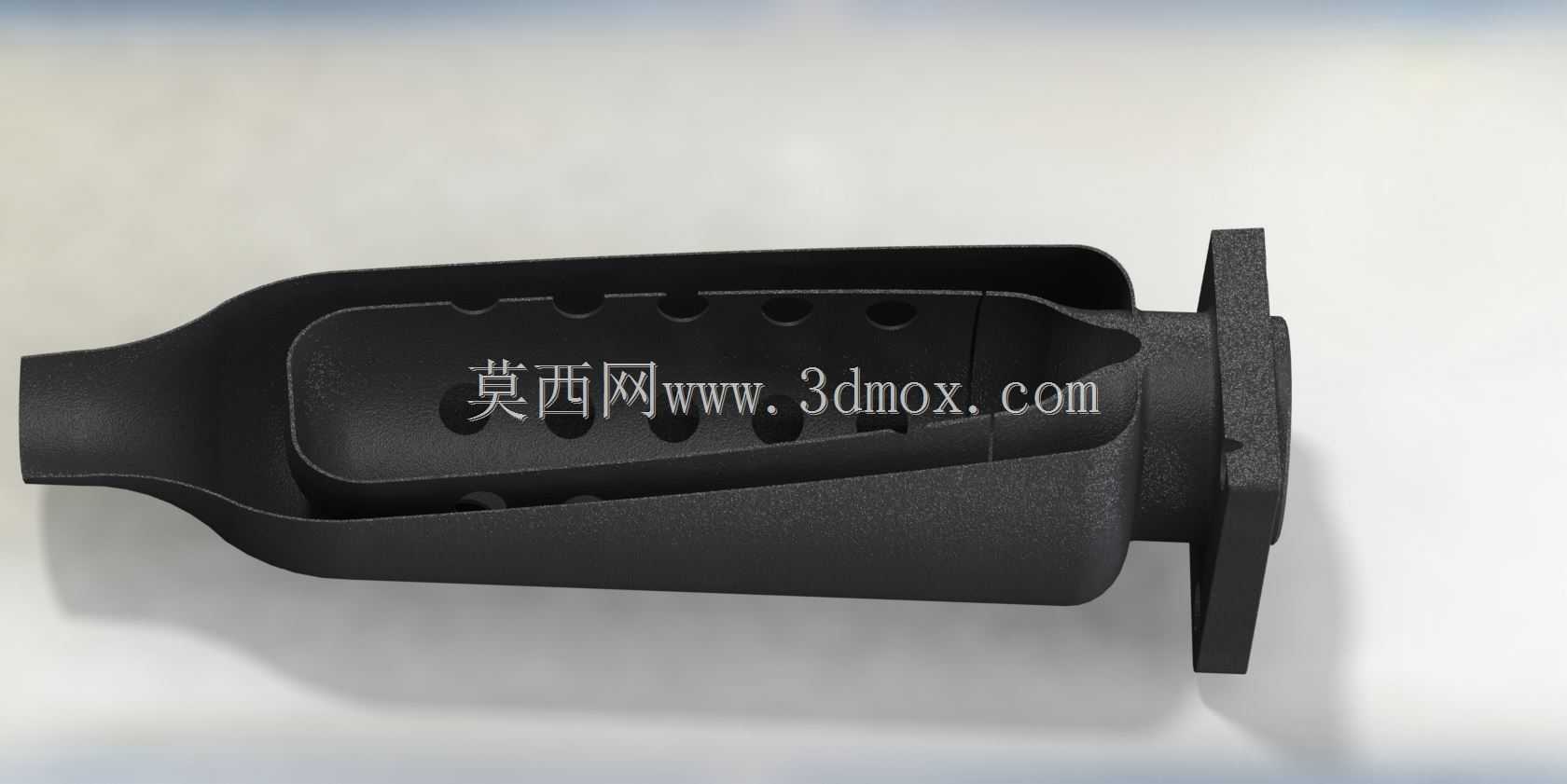

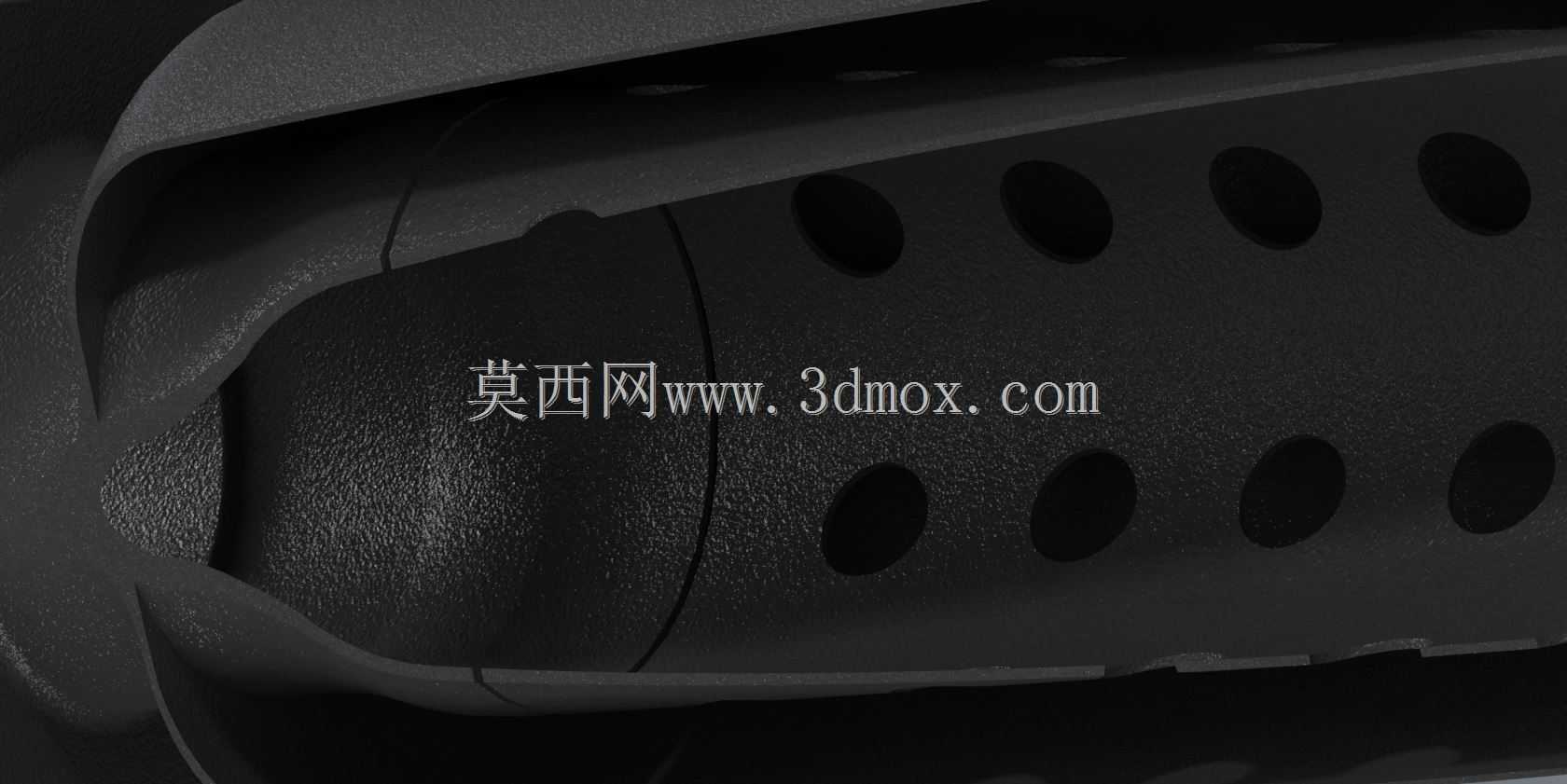

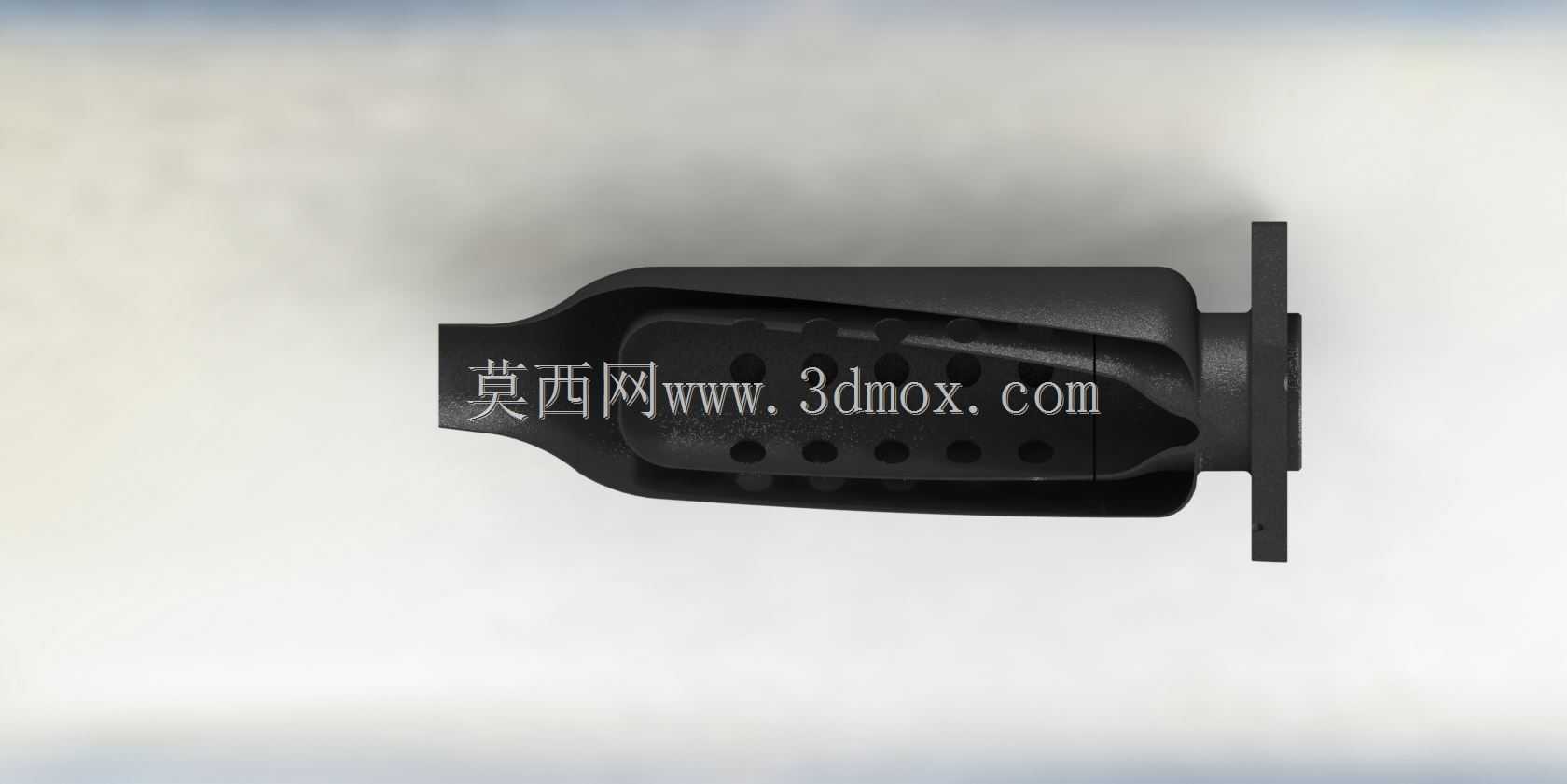

　　在结构细节处理上，该装置的所有转角位置均采用圆角过渡设计，避免了应力集中导致的腔体开裂风险，同时外表面的光滑曲面设计也减少了工业场景中粉尘、物料残留的堆积，方便日常的清洁与维护。主体与侧置管路的连接位置采用一体化加强筋结构，可承受管路安装时的侧向扭矩，避免长期使用过程中连接位置出现断裂泄漏。内部流道采用流线型设计，没有直角拐点与滞留死角，既可以减少介质流动过程中的压力损失，也可避免输送带有微小颗粒的介质时出现颗粒沉积堵塞流道的问题，适配气体、低粘度液体等多种介质的增压输送需求。在安装边界方面，该装置的接口同轴度公差控制在0.05mm以内，与标准管路对接时无需额外调整角度即可完成密封对接，安装时预留的操作空间仅需在装置径向留出80mm的扳手操作空间即可，无需大面积拆解周边管路即可完成装置的更换与维护，大幅降低了后期运维的时间成本。
