多联齿轮花键传动轴结构设计

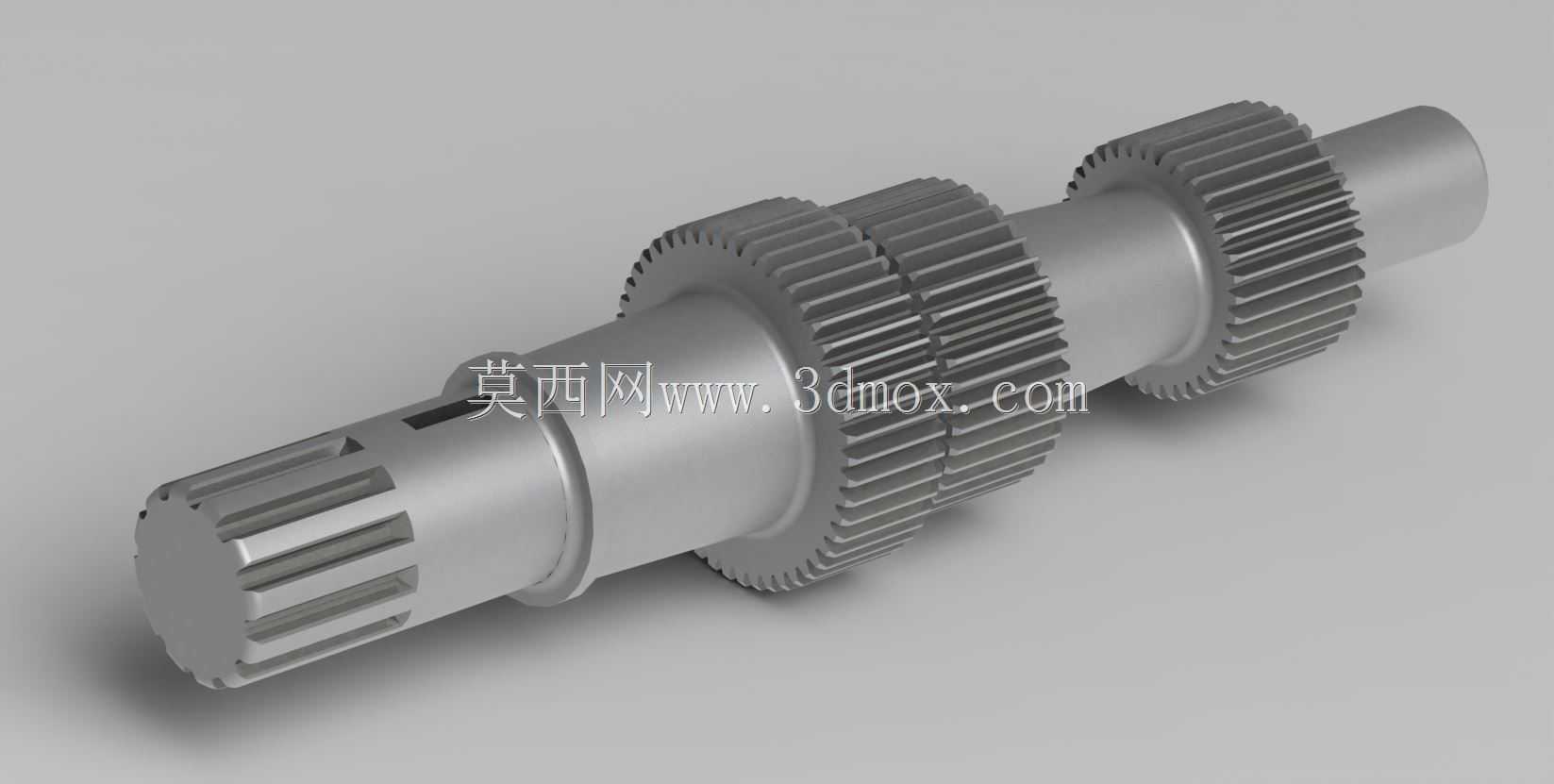

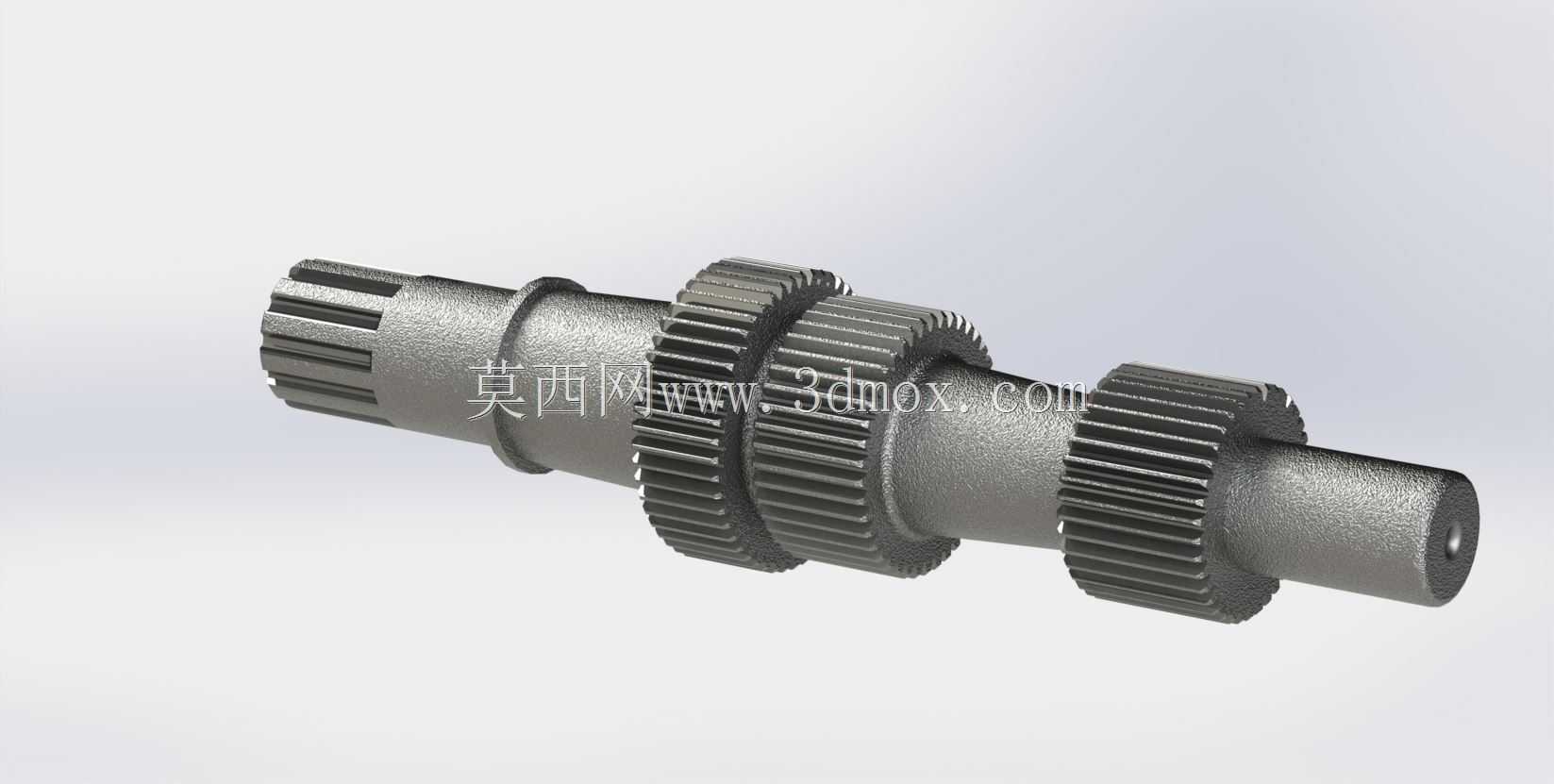

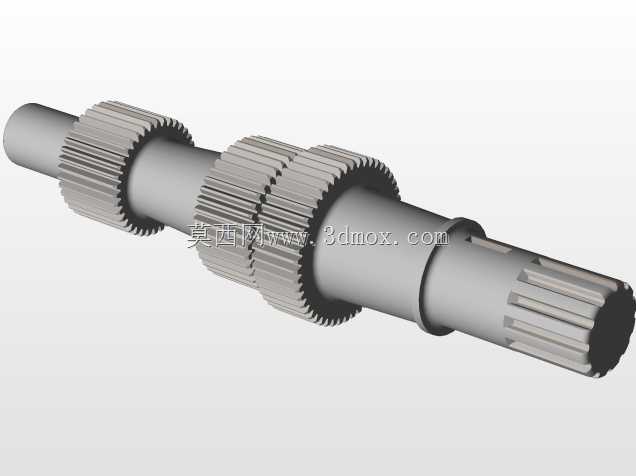

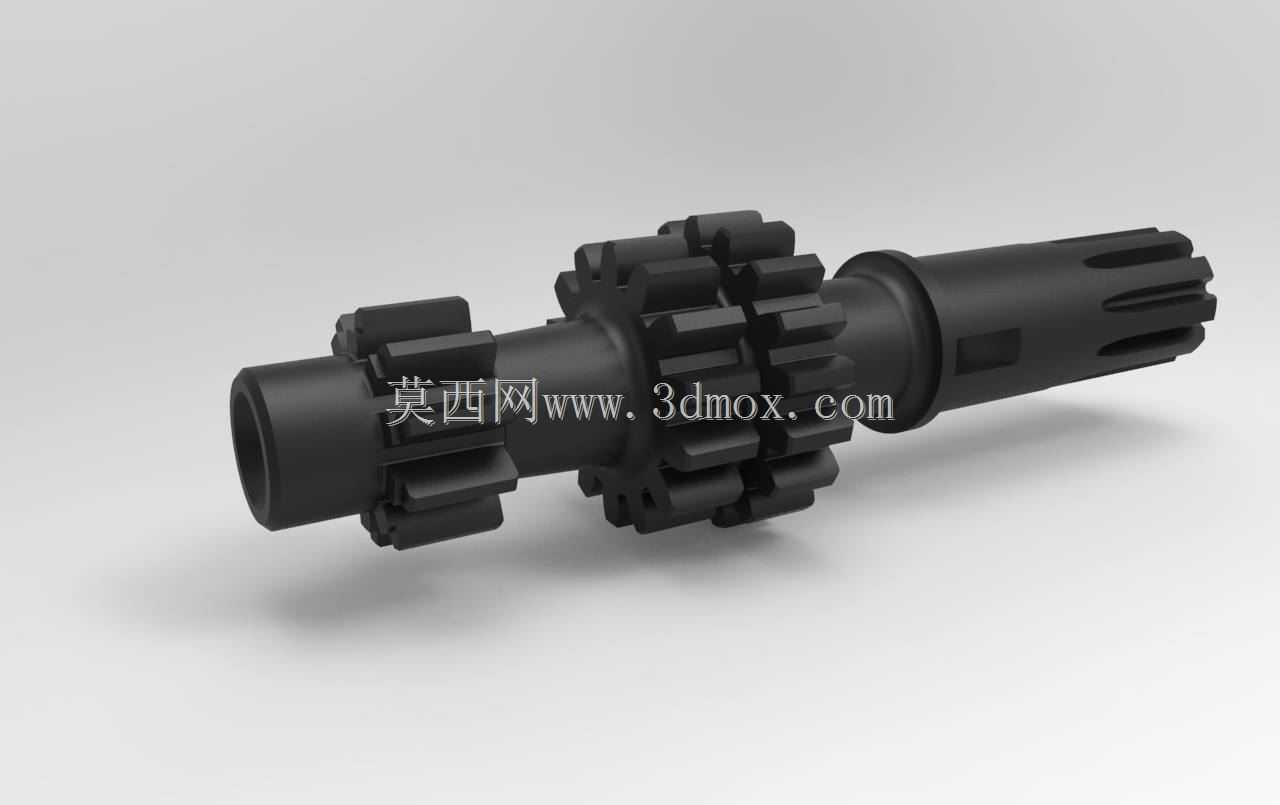

　　在常规的定轴齿轮传动系统中，这类集成多段齿轮与花键连接端的轴类零件，是动力传递路径里的核心承载构件，常见于中小载荷的工业减速箱、机床主轴进给箱、农用机械传动箱以及部分轻工设备的变速机构中，区别于单齿轮与轴分体装配的结构，集成式齿轮轴省去了齿轮与轴之间的键连接、过盈配合装配环节，能在有限的径向安装空间内实现更大的传动扭矩承载能力，同时减少装配累积误差对齿轮啮合精度的影响。从结构设计逻辑来看，轴身三段齿轮的参数并非统一设置，靠近花键输入端的两组齿轮齿宽更大、模数偏小，适配高速级传动的低扭矩高转速工况，齿部做了齿顶修缘处理，能降低高速啮合时的齿面冲击与传动噪音，靠近轴输出端的齿轮齿宽稍窄、模数更大，对应低速级的大扭矩输出需求，

　　齿向做了微量鼓形修形，抵消轴承受载弯曲变形带来的齿面偏载问题，避免局部齿面应力集中导致的早期点蚀失效。轴的左端采用矩形花键连接结构，相比单键连接，花键的多齿均匀承载特性可以传递更大的扭矩，同时花键配合的导向性更好，允许轴上配套的滑移齿轮在花键段做轴向移动，实现不同齿数齿轮的啮合切换，完成变速功能，花键的齿侧配合间隙控制在H7/f7区间，既保证滑移时的顺畅度，又不会因间隙过大产生传动冲击。轴身的各段轴径按照等强度原则做阶梯设计，齿轮段的轴径与齿根圆之间保留足够的壁厚，避免齿轮受载时齿根应力传递到轴身导致轴的断裂，轴上预留的挡圈槽、轴肩位置是用来安装轴承、轴向定位套的，两个支撑轴承的跨距经过核算，控制在轴径的10-15倍区间，

　　保证轴的临界转速高于工作最高转速的30%以上，避开共振区间。安装边界方面，轴两端的轴颈尺寸与配套深沟球轴承的内圈过盈配合，过盈量控制在0.01-0.02mm，既保证轴承内圈与轴同步转动无相对滑移，又不会因过盈量过大导致轴承内圈胀大影响游隙，轴的轴向总长度适配箱体内部两壁的安装间距，轴端预留的倒角是15度导入角，方便装配时轴承、齿轮的顺利压装，避免划伤配合面。实际工况应用中，这类轴的加工通常采用20CrMnTi材质，经渗碳淬火处理后齿面硬度达到HRC58-62，芯部硬度保持HRC30-40，兼顾齿面的耐磨性和轴芯的抗冲击韧性，齿轮加工采用滚齿后剃齿的工艺，保证齿面粗糙度达到Ra1.6以下，降低啮合时的摩擦损耗，

　　花键部分采用花键铣床加工后做磨削处理，保证花键的齿距累积误差控制在0.02mm以内，确保滑移齿轮移动时的平顺性。在传动系统装配时，需要先将轴上的定位套、轴承内圈加热到120摄氏度后热装到对应轴肩位置，待冷却后再将轴组件整体装入箱体轴承孔，装配完成后需要手动盘动轴检查转动灵活性，确保各段齿轮与配对齿轮的啮合侧隙在0.05-0.1mm区间，齿面接触斑点沿齿高方向不小于40%，沿齿长方向不小于60%，保证传动过程中载荷均匀分布在齿面上。这类集成式齿轮轴相比分体装配结构，虽然加工难度稍高，齿轮部分损坏后无法单独更换需要整体替换，但在结构紧凑、传动精度要求高、载荷波动较大的传动场景下，其可靠性远高于分体式结构，尤其在中小功率的变速传动箱中，这类结构的应用能大幅减少零件数量，降低装配复杂度，同时提升整个传动系统的运行稳定性，减少后期维护的频次。
