多档位变速器齿轮轴组传动结构

　　这套多联齿轮轴组件，是手动变速器核心的动力传递单元，日常在乘用车辆、小型工程机械的变速系统里承担扭矩传递、转速切换的核心作用，整套结构的设计完全围绕传动效率、换挡平顺性、负载耐受能力三个核心指标展开。从实际装车场景来看，这类齿轮轴总成安装在变速器壳体的中部腔体内，两端通过滚针轴承与壳体轴承座定位配合，输入侧对接离合器从动轴输出的发动机扭矩，输出侧通过啮合齿套将动力传递给差速器输入端，最终驱动车辆行驶。整套组件的安装边界需要严格匹配变速器壳体的内腔尺寸，轴段的同轴度公差控制在0.02mm以内，避免高速运转时出现齿轮偏磨、传动异响的问题。设计阶段首先要匹配不同档位的传动比需求，不同直径的齿轮对应不同的减速比，

　　大直径低速档齿轮负责大扭矩输出，适配车辆起步、爬坡的工况，小直径高速档齿轮负责低减速比传动，适配车辆高速巡航的低转速工况，斜齿齿轮的采用是为了提升啮合重合度，降低传动过程中的冲击噪音，直齿结合齿圈则是为了配合同步器齿套实现顺畅的档位切换，避免换挡打齿的问题。齿轮的齿形修缘是设计里的细节重点，每个啮合齿的齿顶、齿端都做了微量修形，抵消齿轮加工、装配带来的形位公差影响，让齿轮啮合过程从齿面接触到完全啮合的过渡更平缓，减少交变载荷带来的齿面疲劳点蚀问题。轴体本身采用阶梯轴结构，不同轴段的直径根据承载扭矩做差异化设计，齿轮安装位的轴段采用过盈配合加花键定位的方式，保证齿轮与轴体之间无相对转动，避免大扭矩传递时出现齿轮打滑、轴面磨损的问题。

　　相邻齿轮之间的隔套厚度经过严格计算，既保证齿轮的轴向定位精度，又预留了足够的热膨胀间隙，避免长时间高负载运转时齿轮受热膨胀出现轴向卡滞。同步器结合齿的位置设计在对应档位齿轮的侧方，齿套滑动行程严格匹配齿轮结合齿的啮合长度，保证换挡时齿套能完全啮合，不会出现脱档、跳档的故障。从实际使用的工况来看，这套组件需要耐受发动机输出的峰值扭矩，齿轮材料采用渗碳淬火合金钢，齿面硬度达到HRC58-62，芯部保持足够的韧性，既保证齿面的耐磨性能，又能承受冲击载荷不会出现断齿问题。轴体的油道设计也经过优化，变速器工作时飞溅的润滑油能顺着轴面的油槽进入齿轮啮合面、轴承配合面，形成稳定的油膜降低摩擦损耗，同时带走运转产生的热量，

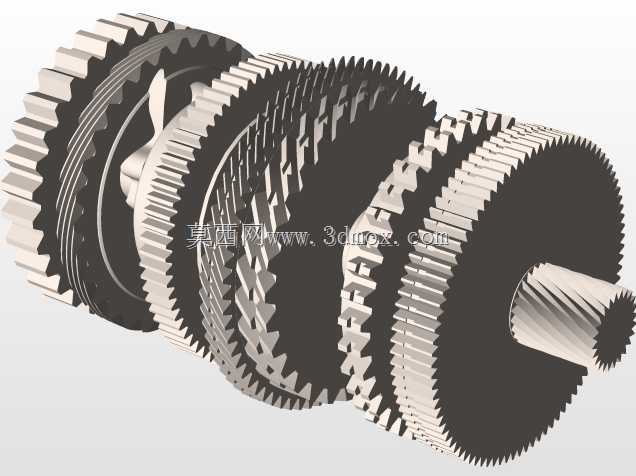

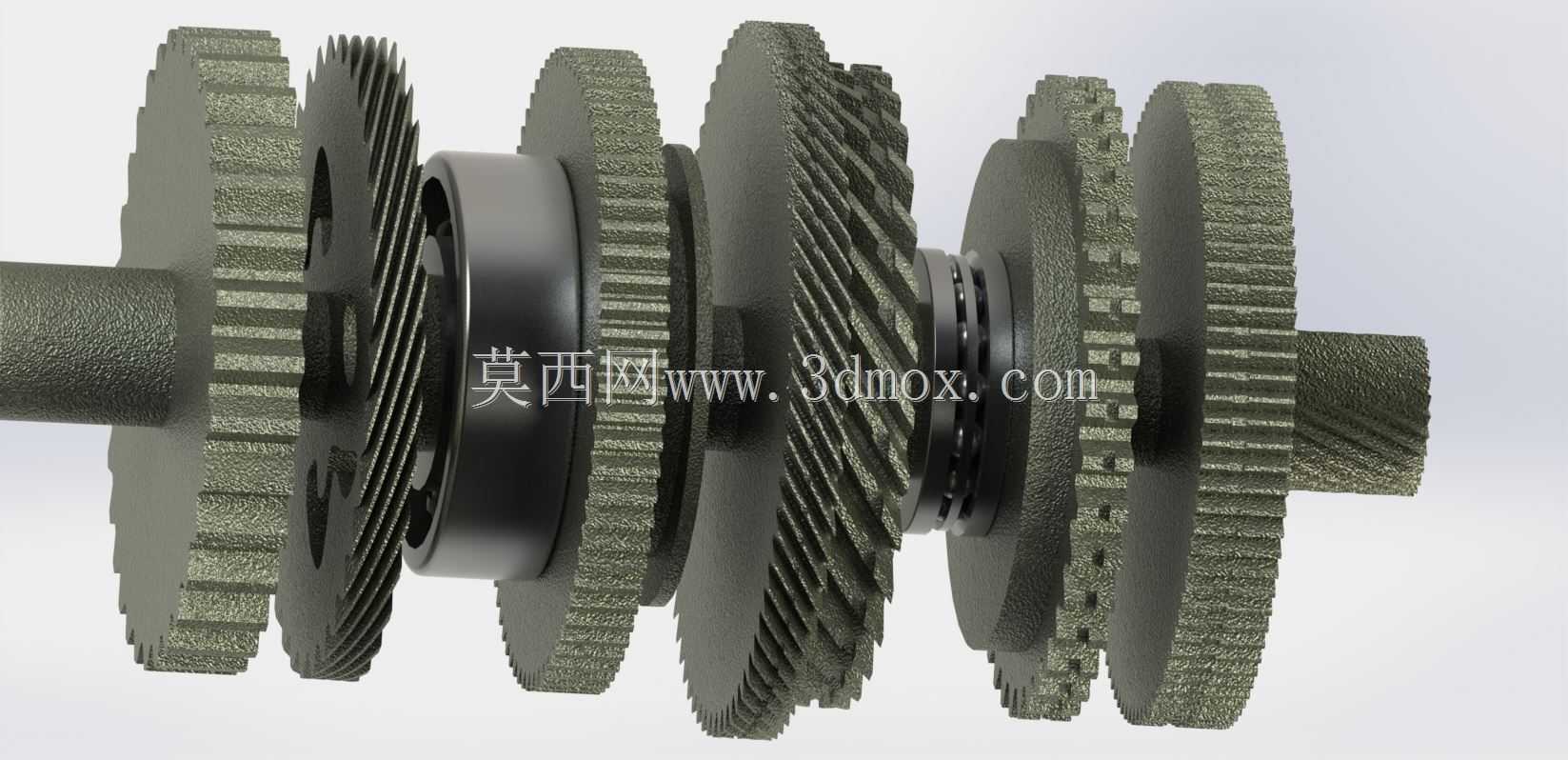

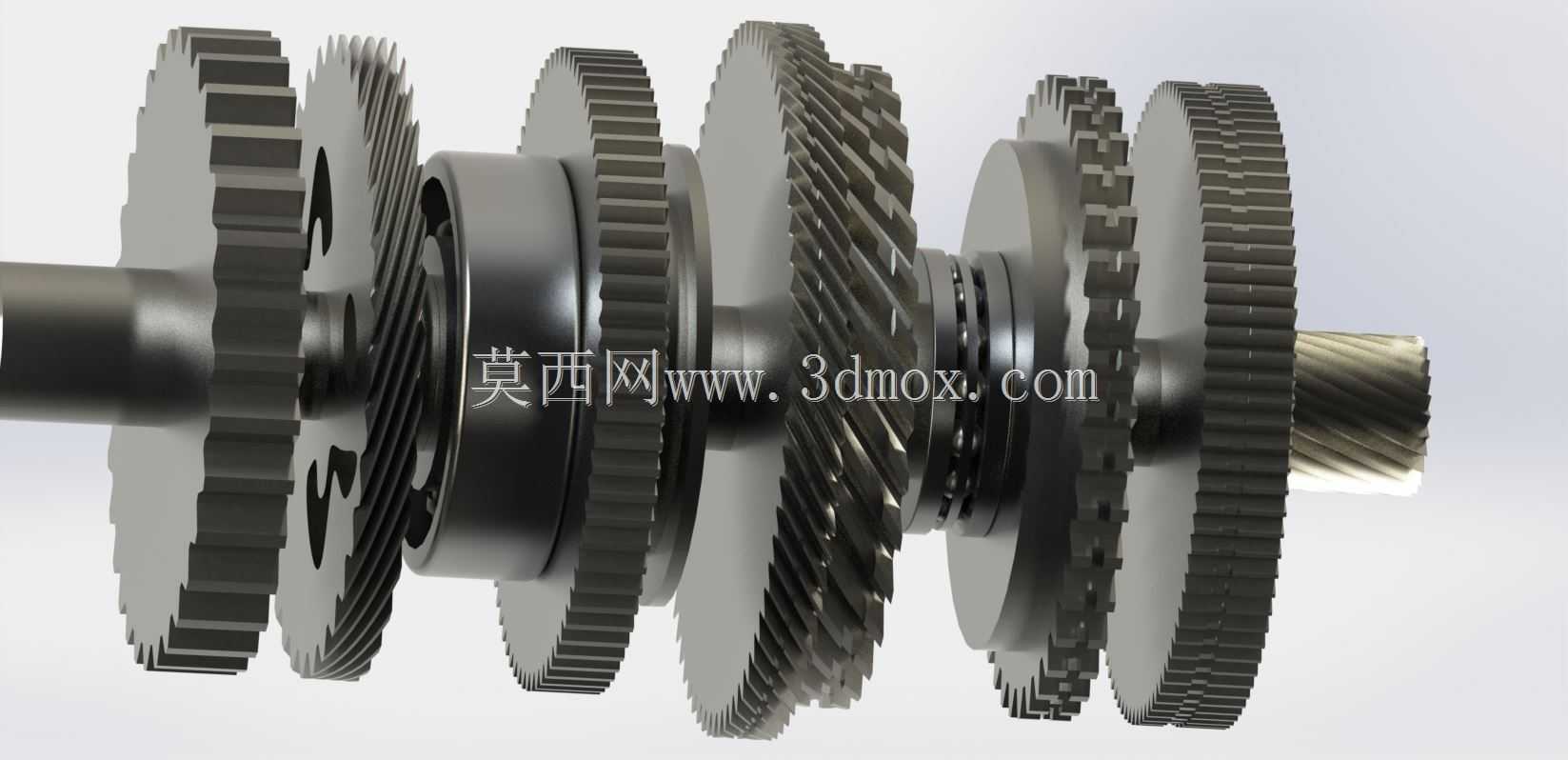

　　避免组件温度过高出现润滑失效。在三维建模过程中，每个齿轮的齿形参数都严格按照渐开线圆柱齿轮的标准生成，模数、压力角、螺旋角参数完全匹配设计计算值，齿轮之间的啮合间隙控制在0.1-0.3mm的合理区间，既避免间隙过大导致传动冲击，又防止间隙过小出现运转卡滞。整套结构的装配逻辑完全还原实际装车的装配顺序，从轴端依次压装各档位齿轮、隔套、同步器组件，每个配合面的公差都在模型里做了明确标注，能直接用于后续的工程图生成、装配干涉检查、运动仿真分析。做运动仿真时可以直观看到不同档位下的动力传递路径，验证各档位传动比是否符合设计要求，检查齿轮啮合过程中是否存在干涉、齿面接触区域是否合理，提前发现设计阶段的潜在问题，减少后续实物样机的试错成本。对于结构设计从业者来说，这套模型可以直观理解手动变速器的齿轮排布逻辑、动力传递路线，掌握多联齿轮轴的设计要点、公差配合要求，在做同类传动结构设计时可以参考其齿轮排布、轴向定位、润滑设计的思路，根据实际的负载需求、转速要求调整齿轮参数、轴体尺寸，适配不同的传动场景。
