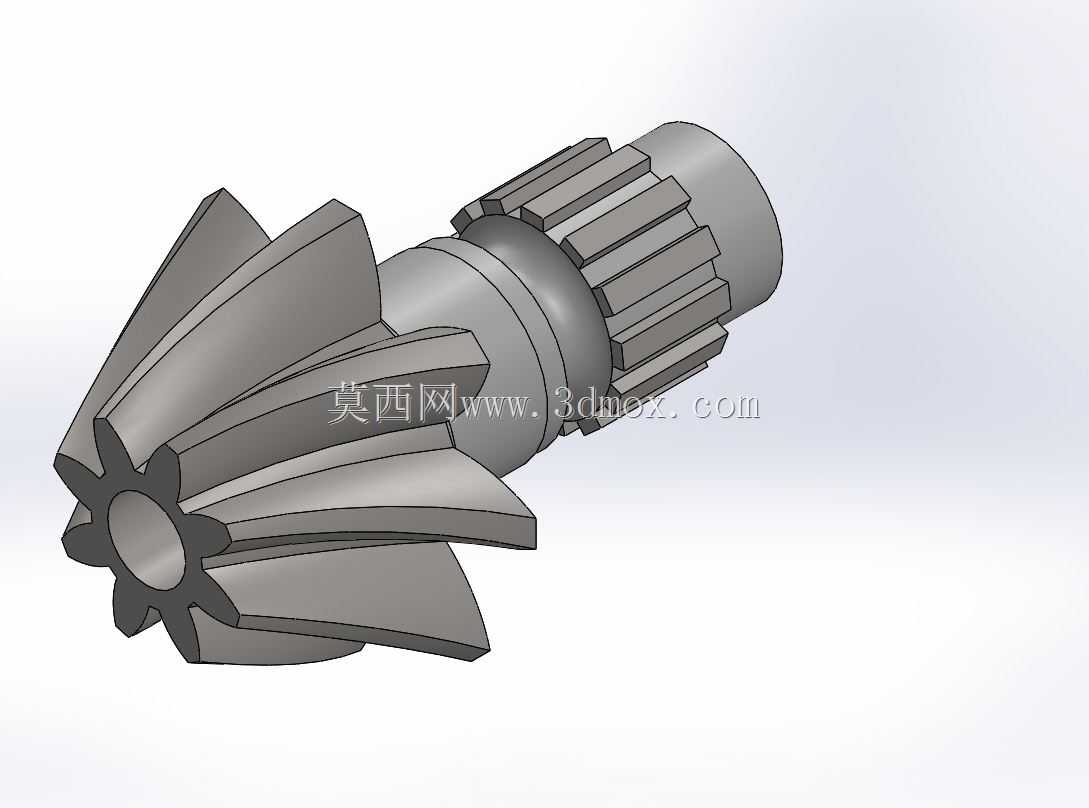

带花键轴段螺旋锥齿轮传动构件

　　在差速器、分动箱、机床主轴进给箱这类需要相交轴动力传递的设备结构里，这类带一体式花键轴段的螺旋锥齿轮是核心传力部件，和直齿锥齿轮相比，螺旋齿的设计能让轮齿啮合过程从齿端局部接触逐步过渡到全齿面贴合，重合度更高，重载工况下的传动冲击更小，运行时的噪音控制表现也更优，适合中高速、带冲击载荷的传动场景。从结构设计逻辑来看，该构件将锥齿轮工作段、定位轴颈、外花键连接段整合为一体，省去了分体装配所需的键连接、过盈配合环节，既减少了装配累计误差，也避免了配合面在交变载荷下出现微动磨损的问题，能有效提升传动系统的同轴度精度与长期运行可靠性。齿部的螺旋角参数是设计阶段的核心考量点，角度过小无法发挥螺旋齿啮合平稳的优势，角度过大则会额外增加轴向载荷，

　　提升轴承选型与箱体支撑结构的设计难度，建模过程中需要严格按照齿面啮合方程生成渐开螺旋面，保证齿形精度满足啮合接触斑点的要求，避免出现偏载、齿面应力集中的问题。花键段采用矩形花键结构，齿侧对中精度高，能传递较大扭矩，安装时可沿轴向小幅滑移，适配装配过程中的间隙调整需求，也能在传动系统受热变形时释放轴向应力，避免轴系出现卡滞。轴颈部分的直径与长度尺寸需要匹配对应规格的圆锥滚子轴承或角接触球轴承，因为螺旋锥齿轮啮合时会同时产生径向力与轴向力，支撑轴承必须能承受双向复合载荷，轴颈的表面粗糙度、圆柱度公差需要满足轴承内圈的配合要求，通常采用过渡配合保证连接可靠性，同时方便拆装维护。齿宽的设计需要兼顾承载能力与结构紧凑性，

　　过宽的齿部会增加加工难度，也容易因为轴系变形出现齿端接触，过窄则无法满足额定扭矩的传递需求，建模时需要在齿的大端与小端分别做合理的倒角处理，避免热处理过程中出现应力开裂，同时去除装配过程中可能产生干涉的锐边。在实际设备装配中，这类齿轮轴的安装需要严格调整啮合间隙，通常通过调整垫片厚度改变轴的轴向位置，保证配对齿轮的接触斑点位于齿面中部偏齿顶位置，间隙过大容易引发传动冲击与反向回程误差，间隙过小则会导致润滑不足、齿面磨损加剧，甚至出现运转卡滞。这类构件的应用场景覆盖了汽车驱动桥差速器、农用机械传动箱、工业减速机相交轴传动单元、机床分度机构等多个领域，不同场景下的载荷特性、转速要求存在差异，建模时可根据实际工况调整模数、齿数、螺旋角、

　　轴段长度等参数，适配不同的安装边界，比如在紧凑空间的传动结构中，可适当缩短花键段与轴颈的长度，在重载冲击工况下，则可适当增大轴径、提升齿部的齿厚参数，提升整体结构的强度储备。建模过程中需要注意各轴段的同轴度公差要求，锥齿轮的节锥顶点必须与配对齿轮的节锥顶点重合，否则会出现啮合错位，大幅降低传动效率与齿轮使用寿命，花键的齿向公差、齿距累积公差也需要控制在合理范围内，保证与配合花键套的滑动顺畅性与传力均匀性。
