双链轮配合滚子链条传动总成结构设计

　　这套链传动结构在常规工业输送、动力传递场景里的适配性极强，不同于齿轮传动对中心距的严格限制，链传动本身就能在两轴中心距较远的工况下保持稳定的传动比，不会像带传动那样出现打滑丢转的问题，在低速重载、传动精度要求中等的设备上应用十分普遍，比如轻工生产线的工件输送段、农机的动力传递路径、小型输送设备的驱动端，都能见到这类双链轮配标准滚子链的结构。

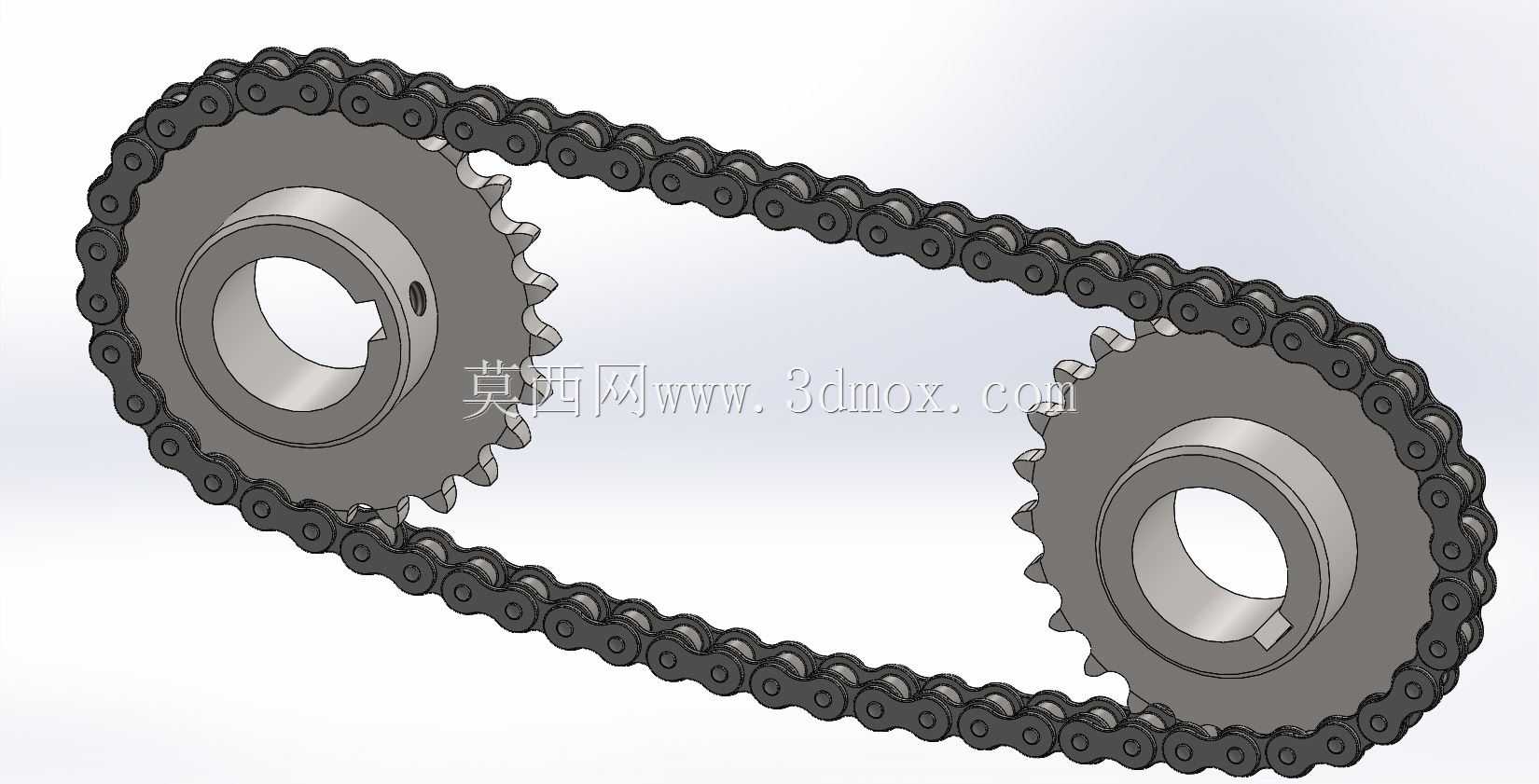

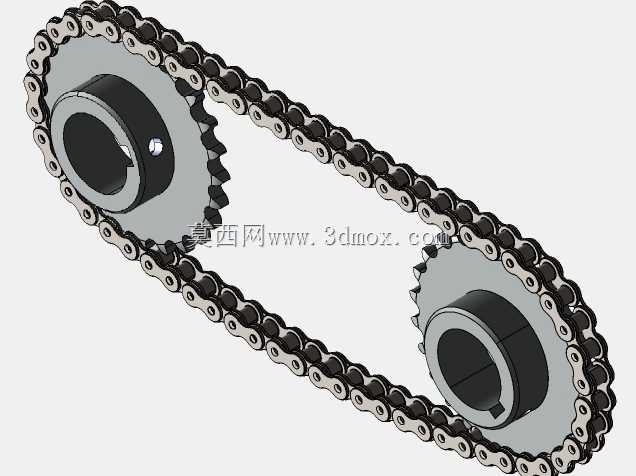

　　从实际功能层面看，这套结构里的两个链轮分别承担主动与从动角色，主动端通常对接驱动电机的输出轴，从动端对接负载执行机构，通过链条与链轮轮齿的啮合完成动力传递。链轮的齿形设计完全贴合标准滚子链的啮合要求，齿廓曲线经过修形处理，能保证链节在进入和退出啮合时不会出现卡滞、冲击过大的问题，哪怕是在频繁启停的工况下，也能降低链节与轮齿的磨损速率，延长整套传动部件的使用寿命。链轮中心的轴孔设计了键槽结构，能够通过平键完成与传动轴的周向固定，避免传动过程中链轮与轴出现相对转动，轴孔旁的紧定螺钉孔可以在安装完成后拧入紧定螺钉，实现链轮的轴向定位，防止设备运行过程中链轮出现轴向窜动，影响传动稳定性。

　　设计过程中首先要确定的是传动比与中心距的匹配关系，两个链轮的齿数差直接决定了整套结构的传动比，齿数选择时要避免出现过小齿数导致的多边形效应加剧问题——链轮齿数过少会让链条运行时的动载荷、冲击噪声明显上升，加速链条铰链的磨损；同时也不会选择过多齿数，避免大链轮尺寸过大导致整体结构占用空间超标，也防止链条磨损后出现脱链的问题。两个链轮的中心距设定也经过反复校核，中心距过小会导致链条绕经链轮的包角过小，同时啮合的轮齿数量不足，容易加剧轮齿磨损甚至跳齿；中心距过大则会让链条的松边垂度过大，设备运行时容易出现链条抖动、拍击的问题，因此在设计时预留了张紧结构的安装空间，方便后期维护时调整链条张紧度，抵消链条磨损后产生的伸长量。

　　从安装边界来看，两个链轮的端面跳动、径向跳动都有严格的公差要求，安装时必须保证两链轮的回转平面处于同一平面内，一旦出现偏斜，就会导致链条单侧磨损加剧，甚至出现脱链故障。链轮的轮毂厚度、轴孔直径都匹配常规标准传动轴的尺寸范围，不需要额外定制非标轴件就能完成装配，降低了设备的配套成本。配套的滚子链采用标准节距规格，链节之间的铰链转动灵活，销轴与套筒之间的间隙预留了润滑脂的存储空间，日常维护时可以直接通过注油方式完成润滑，不需要拆解整套传动结构。

　　在实际选型应用时，工程师可以直接根据所需传递的额定功率、输入轴转速、目标传动比来匹配对应的链轮齿数与链条规格，这套模型的结构参数完全贴合通用链传动的设计规范，所有配合尺寸都遵循机械设计手册的相关标准，不需要重新校核齿形啮合关系就能直接套用在对应工况的设备设计中。不同于定制化的非标传动部件，这套标准结构的链轮与链条都属于市场上极易采购的通用配件，后期维护更换时不需要单独开模加工，能大幅降低设备的全生命周期维护成本。针对有防尘、防水要求的工况，还可以在这套结构的基础上额外加装传动护罩，护罩的安装空间在初始设计时就已经预留，不会与链轮、链条的运行轨迹产生干涉。

　　很多刚接触结构设计的工程师容易忽略链传动的多边形效应影响，在设计时直接按照理想传动比计算运行参数，实际应用中才发现运行速度存在周期性波动，这套模型的结构参数在设计时就已经考虑了多边形效应的补偿，链轮齿形的修形量能够在一定程度上降低速度波动带来的冲击，哪怕是在转速相对较高的工况下，也能保持较为平稳的传动状态。另外，链轮的材料选择通常根据工况负载确定，轻载工况下可以采用45号钢调质处理，重载冲击工况下则可以更换为合金钢齿面淬火处理，模型的结构尺寸不需要调整，只需要更改材料属性就能适配不同负载等级的应用场景，通用性极强。
