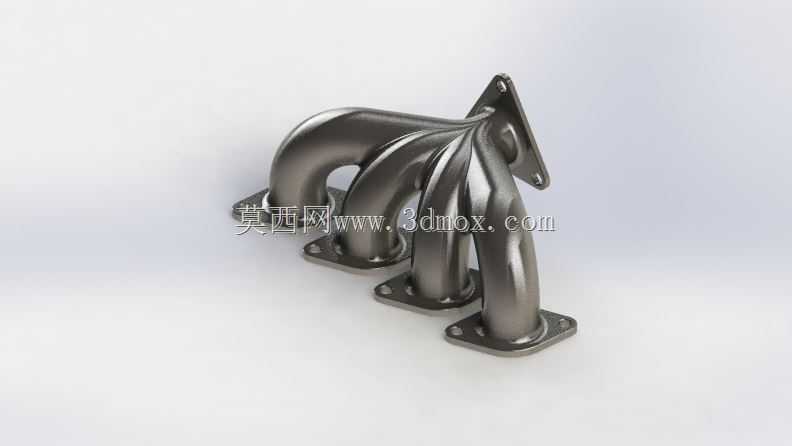

四合一法兰连接式排气歧管结构设计

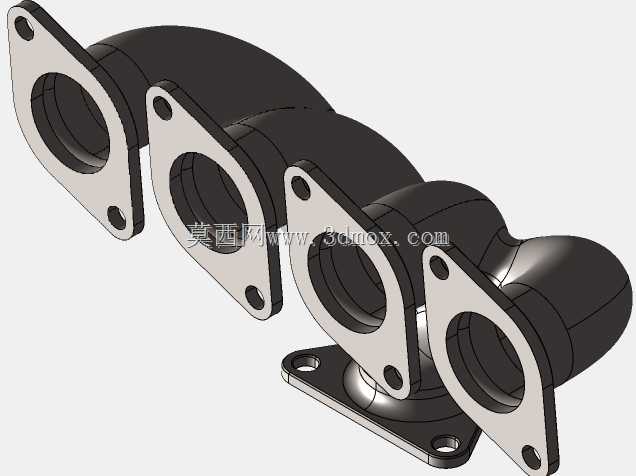

　　在动力系统的排气侧布局中，这类歧管承担着将多个气缸排出的高温废气汇总导入下游排气通路的核心作用，常见于小排量四缸内燃机的排气端布置，也可适配多通路流体汇流的工业管路场景。从结构设计逻辑来看，四个分支管路采用等长渐变曲率的走向设计，每一段弯管的弯曲半径都经过流阻校核，避免不同支路的流体在汇流腔处产生紊流干涉，降低排气背压对动力输出效率的影响。分支管路的末端均采用带安装孔的方形法兰结构，法兰面的平面度公差控制在0.1mm以内，安装孔的位置度偏差不超过0.05mm，保证与气缸排气侧的对接面密封可靠，不会出现高温废气泄漏的问题。汇流端采用整体式方形法兰对接结构，法兰厚度根据管路承压等级做了加厚处理，能够承受排气脉冲带来的周期性压力冲击，避免长期运行后法兰变形导致密封失效。

　　从安装边界来看，四个分支法兰的中心距严格匹配对应气缸的排气口间距，安装时无需额外调整管路位置即可直接对位，分支管路的外壁间距预留了足够的隔热层包裹空间，不会因为管路间距过小导致隔热材料安装困难，也避免了运行过程中相邻管路的热膨胀干涉。汇流端的法兰朝向与分支法兰呈固定夹角，适配排气系统下游三元催化器或者涡轮增压器的安装方位，减少后续管路的弯折次数，进一步降低整个排气通路的流阻损失。

　　材质选择上这类构件通常采用耐高温铸钢或者不锈钢材质，管壁厚度根据排气温度和压力等级做差异化设计，弯管处的壁厚略高于直管段，抵消弯管成型过程中产生的壁厚减薄影响，保证整个管路的结构强度一致。管路内壁做光滑处理，减少废气中的颗粒物附着堆积，避免长期使用后管路通径变小影响排气效率。在建模过程中，每一段弯管的曲率变化都做了连续相切处理，不存在曲率突变的折角，既保证流体通过时的顺畅性，也避免了应力集中点的出现，提升构件的抗疲劳寿命，能够承受发动机运行过程中产生的持续振动和温度交变载荷。

　　这类歧管的结构设计还考虑了生产制造的工艺性，分支管路与汇流腔的过渡区域做了大圆角过渡，既方便铸造或者焊接工艺的实施，也减少了该区域的应力集中。法兰上的安装孔采用通孔设计，适配标准螺栓的安装尺寸，安装时无需额外攻丝或者扩孔，直接使用标准紧固件即可完成装配。整个构件的外形轮廓没有突出的尖锐结构，避免安装过程中对周边管线或者隔热部件造成剐蹭损伤，也方便后续的维护拆装作业。在实际配套使用中，这类歧管的安装位置周边通常会预留温度传感器的安装点位，可直接在对应管壁处加工传感器安装螺纹，无需额外改动主体结构，适配不同的排气监测需求。
