带波纹结构可弯曲金属连接管路

　　在工业流体输送、传感检测配套的管路布局场景里，硬管连接往往受限于安装空间的错位、设备运行产生的微幅振动，很容易出现接口应力集中、密封失效的问题，这类带连续波纹结构的可弯曲金属管，就是针对这类工况设计的柔性连接部件。从实际使用场景来看，它既可以用在压力传感器、流量传感器的取压管路端，吸收设备启停、管路流体脉动带来的振动，避免传感器硬连接受振出现测量精度漂移、接口焊缝开裂的问题；也可以用在狭小舱室内的气路、液路转接位置，不需要额外定制异型弯管，直接通过波纹段的形变调整两端接口的相对角度，补偿安装过程中产生的位置公差，降低现场配管的加工难度。

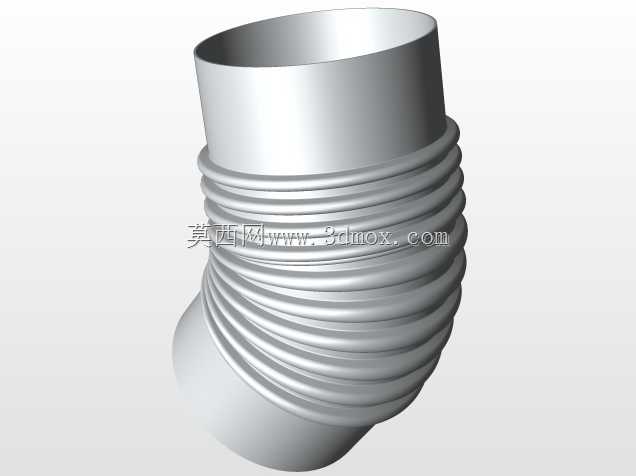

　　从功能特性上看，这款管件两端为光滑圆柱直段接口，可适配焊接、卡套、快插等多种常规管路连接方式，中间的连续环形波纹结构是实现可弯曲性能的核心，每一圈波纹的圆弧过渡都经过结构优化，弯曲过程中不会出现管壁折皱、截面塌陷的问题，能保证管路通径在允许弯曲角度范围内保持一致，不会产生额外的流阻影响流体输送效率。和橡胶类柔性管相比，金属材质的波纹可弯管耐温范围更宽，抗老化性能更强，也不会出现流体介质渗透、长期使用溶胀的问题，适合在工业环境下长期稳定工作。

　　设计这款管件的三维模型时，首先要确定两端直段的长度与外径尺寸，直段长度需要满足常用连接方式的装配深度要求，比如卡套连接需要预留足够的卡箍咬合长度，焊接连接需要预留焊口加工余量，直段的外径公差要匹配对应标准管路的公差带，保证装配时的同轴度。中间波纹段的参数设计是重点，波纹的波距、波高、壁厚三个参数直接决定了管件的最小弯曲半径和额定工作压力：波高越大、波距越宽，管件的可弯曲角度越大，但对应的承压能力会有所下降；壁厚增加会提升承压能力，但会降低弯曲的柔顺性，设计时需要结合目标工况的压力等级、所需弯曲角度做参数平衡，同时要保证波纹根部的圆角足够大，避免弯曲时应力集中导致的金属疲劳开裂。

　　安装边界方面，这款管件的两端接口同轴状态下总长度需要匹配安装位的初始间距，弯曲使用时，最小弯曲半径不能小于波纹段外径的3倍，过度弯曲会导致波纹永久变形，失去柔性补偿能力；安装时两端接口的错位量不能超过波纹段总长度允许的补偿量，强行拉扯对位会让波纹段承受额外的轴向拉力，长期使用容易出现断裂。在三维建模过程中，波纹段采用螺旋扫掠或者环形阵列的方式生成，要保证每一圈波纹的轮廓完全一致，两端直段和波纹段的衔接位置做平滑过渡处理，避免出现直角棱边导致的应力集中，建模完成后需要做弯曲状态的干涉检查，确认在设计允许的最大弯曲角度下，相邻波纹之间不会出现碰擦，保证弯曲动作顺畅。

　　在传感检测配套的管路中，这类可弯管还能起到隔振的作用，设备运行时的机械振动会通过硬管直接传递到传感器本体，影响传感器内部敏感元件的测量稳定性，通过可弯管的波纹段形变，可以耗散大部分振动能量，阻断振动的传递路径，提升传感器的测量精度和使用寿命。在一些需要经常拆装维护的管路位置，可弯管的柔性特性能让拆装操作不需要挪动两端的固定设备，直接调整管件角度就能留出操作空间，减少维护时的工作量。和传统的硬管弯制配件相比，这类可弯管的通用性更强，不需要针对每个不同角度的安装位单独开模或者弯制定制管件，通过自身的弯曲变形就能适配多种角度的连接需求，能有效减少管路配件的备货种类，降低生产和维护的物料成本。
