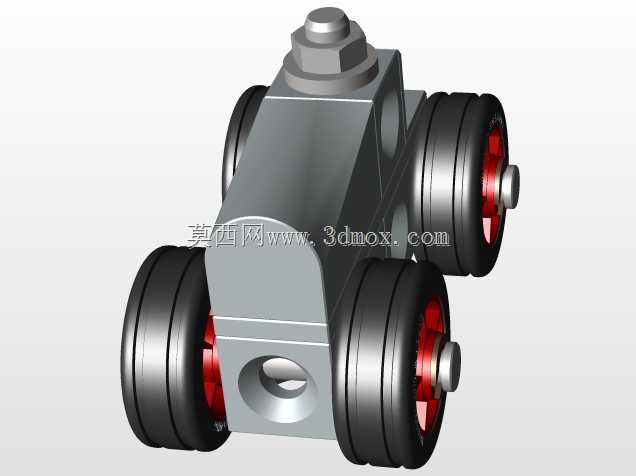

带安装支座双轮组重载导向滚轮组件

　　这款滚轮组件的设计初衷，是为中小型物料输送线、自动化移载设备、轻型AGV辅助导向工位提供稳定的行走支撑与侧向导向解决方案，区别于常规单轮脚轮的单点支撑结构，该组件采用同侧双轮对称布局，单组组件共配置四个行走轮，左右两侧各两个轮体沿安装支座的纵向轴线对称排布，能在不增加单轮轮径的前提下，大幅提升组件的额定承载能力，同时有效降低单轮接地比压，避免在环氧地坪、铝合金型材轨道等软质或高精度接触面上留下压痕，适配车间内常见的平整地面与轻型导轨工况。从结构设计逻辑来看，上部的安装支座采用一体化机加工结构，主体为方块式承力基体，顶部设置标准六角头螺栓连接结构，可直接与设备底部的安装螺孔、连接板实现快速装配，无需额外设计转接法兰，

　　支座中部预留的横向通孔为铰接安装位，当该组件用作导向轮使用时，可穿入销轴实现组件的小角度摆动，自动补偿轨道安装的平行度误差，避免轮体出现卡滞、偏磨的问题。轮体部分采用橡胶材质外层与金属轮毂的复合结构，橡胶层厚度经过匹配计算，既能缓冲设备行走过程中来自地面的微小振动，降低运行噪音，又能提供足够的摩擦力，避免设备启停阶段出现打滑现象；金属轮毂采用红色涂装做表面防锈处理，轮毂中心配置的金属衬套直接与轮轴配合，减少轮体转动时的摩擦阻力，延长组件的整体使用寿命。在安装边界方面，该组件的整体高度从顶部螺栓端面到轮体最低点的尺寸控制在紧凑范围内，不会过多占用设备底部的安装空间，左右两侧轮体的外侧间距经过优化，既可以适配常见的C型槽钢导轨内槽宽度，

　　作为导轨内嵌导向轮使用，也可以直接在平整地面上作为行走支撑轮使用；轮体的宽度设计兼顾了接地面积与转向灵活性，当设备需要小半径转向时，双轮布局的差速转动更顺畅，不会出现单轮拖地刮擦地面的情况。实际应用中，这类轮组常被用在轻型穿梭车的侧边导向位、自动化料箱的底部行走位、小型检测设备的移动支撑位，相比常规万向脚轮，它的行走直线性更好，不会出现万向轮在长距离直行时的左右偏摆问题，相比固定式单轮，它的承载冗余量更高，对安装面的平整度要求更低，能适应车间内地面存在微小高度差的工况。设计过程中特意将轮轴与支座的连接位置做了下沉处理，让轮体的受力点尽量靠近支座的承力中心，避免设备重载时支座受到额外的倾覆力矩，顶部的连接螺栓采用标准粗牙螺纹，

　　适配行业内通用的紧固件规格，现场安装更换时无需准备特殊规格的工具，横向铰接孔的内径也采用常用的销轴尺寸，方便用户根据自身设备的铰接结构直接选配标准销轴。轮体与支座之间预留了足够的转动间隙，不会因为加工误差、现场杂物卡入导致轮体抱死，橡胶轮面的邵氏硬度控制在合理区间，既不会因为过硬导致缓冲效果差、噪音大，也不会因为过软导致重载时轮体变形量过大、行走阻力升高。
