工业杆式安装传感检测元件结构

　　在工业自动化产线的工位状态检测、设备运行参数采集场景里，这类杆式安装的传感检测元件是很常见的配套部件，很多做设备改造、工位检测布局的结构工程师，在做安装位设计时都会优先参考这类成熟结构的尺寸边界，避免出现安装干涉、检测角度偏差的问题。从实际使用场景来看，这类传感部件大多用在输送线的工件到位检测、工装夹具的夹紧状态确认、小型设备的运行位置反馈环节，相比扁平式的贴装传感器，这种带立式安装基座的结构不需要额外设计复杂的安装支架，自身的基座就可以直接固定在设备台面、型材立面上，能减少不少配套加工的工作量。

　　从结构设计的思路来看，这个部件的整体分为三个核心功能段：底部的安装固定基座、中间的支撑立柱、上部的传感安装头部。底部的安装基座做了带圆角的圆盘式设计，这种设计的好处是安装时不需要严格对准安装孔的角度，圆盘自身的结构强度足够，即使在有轻微振动的设备上使用，也不会出现基座断裂的问题，基座底部可以做沉头孔安装，也可以根据实际需求做外螺纹连接，适配不同的安装场景。中间的支撑立柱做了锥度过渡设计，从底部基座往上逐步收窄到上部头部的连接位置，这种锥度结构不是为了外观好看，而是在保证立柱支撑强度的前提下，减少立柱部分的材料占用，同时避免立柱和周边的管线、运动部件发生刮碰，很多新手工程师在做这类支撑结构时容易做成等直径的圆柱，实际装配时才发现立柱太粗，旁边的气管、传感器走线没法顺畅布置，锥度过渡的设计刚好能规避这个问题。

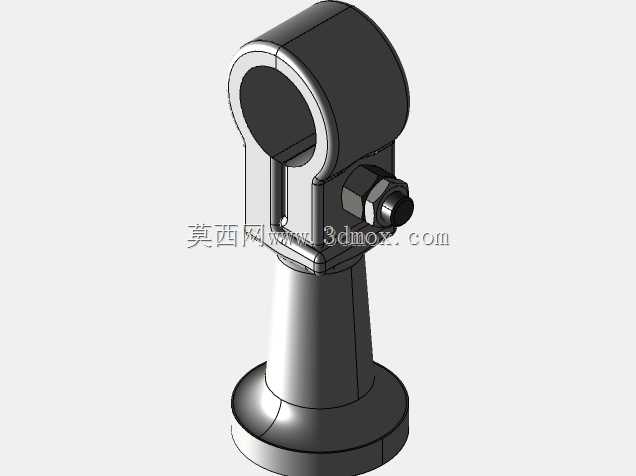

　　上部的传感头部做了铰接式的抱箍结构，这个结构是整个部件的核心功能区，抱箍的内孔是用来安装检测探头的，侧面的锁紧接头可以调整探头的伸出长度、检测角度，调整到位之后拧紧侧方的锁紧螺母，就能把探头完全固定住，不会因为设备运行的振动出现角度偏移。抱箍和下方立柱的连接位置做了限位台阶，保证头部不会因为受力过大出现下沉偏移，侧方的走线接头做了外螺纹结构，可以配套标准的电缆防水接头，在有切削液、粉尘的加工车间场景里使用时，能避免粉尘、液体进入传感头部内部，延长部件的使用寿命。

　　从安装边界的尺寸来看，这类部件的整体高度一般控制在120mm到180mm之间，底部安装基座的直径在40mm到60mm区间，上部抱箍的内孔直径适配常规的12mm、18mm直径的标准检测探头，安装时需要预留的横向空间不超过80mm，在布局紧凑的自动化工位上也能找到合适的安装位置。做三维建模的时候，要特别注意几个配合面的公差：抱箍内孔和探头的配合要选间隙配合，保证探头可以顺畅调整角度和伸出长度，侧方锁紧螺纹的位置要做退刀槽，避免锁紧螺母拧到底的时候出现干涉，底部安装基座的安装孔位置要和常用的铝型材安装孔位对齐，比如40系列铝型材的中心孔距是40mm，基座的安装孔中心距做成40mm的话，就可以直接用T型螺栓固定在铝型材上，不需要额外做转接板。

　　在实际选型应用的时候，要注意这个结构的承载上限，上部抱箍位置不能加装重量超过300g的检测元件，不然长期使用会出现立柱变形的问题，如果需要加装更重的检测部件，就要适当加大中间立柱的直径，或者在立柱侧面增加加强筋结构。另外在有强电磁干扰的场景里使用时，可以在立柱内部预留穿线空间，把传感器的线缆从立柱内部走，既能避免线缆被运动部件刮断，也能减少电磁干扰对检测信号的影响。很多做非标设备设计的工程师，在做检测工位设计时，会直接套用这类成熟的传感安装结构，只需要根据实际使用的探头尺寸调整抱箍内孔的直径，根据安装空间调整立柱的高度，就能快速完成检测部件的结构设计，不需要从零开始做结构验算，能节省不少设计时间，也能降低后续装配调试时出现结构问题的概率。
