工业离心式吹风送风设备结构设计

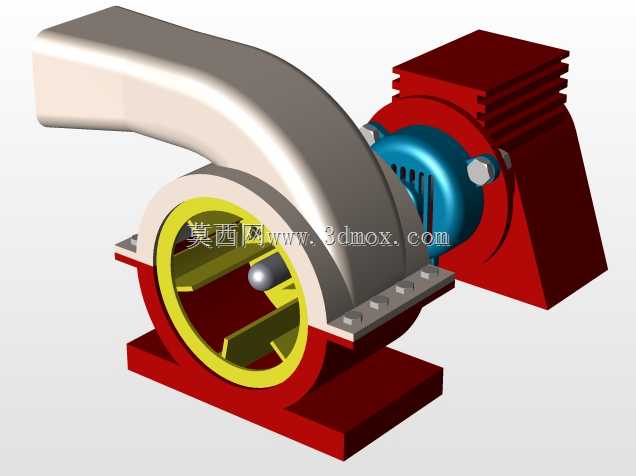

　　这款离心式吹风设备的三维结构，在工业现场的适配场景覆盖极广，小到电子产线的焊点冷却、工件表面碎屑吹扫，大到小型除尘系统的负压引风、设备舱体的通风散热，都能见到这类结构的实际应用。不同于普通轴流风机的直吹送风逻辑，这款设备采用蜗壳式流道设计，气流从中心进风口进入叶轮腔后，会在叶轮叶片的离心作用力下沿蜗壳内壁逐步增压，最终从切向布置的出风口送出，能在相对紧凑的安装空间内提供更高的出口风压，适配需要一定送风压力的工位场景。从结构设计逻辑来看，整个设备被拆分为几个独立的功能模块，首先是底部的一体式安装底座，采用带安装孔的平板式结构，与蜗壳下壳体做了一体化的加强筋设计，既保证了安装时的平面贴合度，也能抵消设备运行时叶轮转动带来的振动偏移，

　　安装孔的位置预留了足够的螺栓操作空间，不需要额外拆解壳体就能完成现场固定。蜗壳部分采用上下对开的分壳设计，结合面处布置了一圈均匀的螺栓固定位，日常维护时只需要拆开上半部分蜗壳，就能直接接触到内部的叶轮组件，不需要将整个设备从安装位拆除，大幅降低了后期运维的拆装工作量。叶轮部分采用前倾式叶片设计，叶片与中心轮毂、外圈轮盘做了一体化的结构处理，进风口处设置了圆滑过渡的集风圈，能减少气流进入叶轮时的紊流损失，提升送风效率的同时降低运行时的气流噪音。驱动端的结构设计也做了针对性的适配，电机与蜗壳之间设置了独立的散热筋结构的连接座，既可以隔绝电机运行时的热量向蜗壳侧传导，也能为电机外壳提供额外的散热面积，

　　连接座上的轴承位预留了足够的润滑维护空间，长期运行时不需要拆解核心结构就能完成轴承的保养注油。出风口采用弯管式导向设计，出口方向做了平滑的弧度过渡，避免直角转弯带来的风压损失，出口端面预留了法兰连接结构，可以直接对接送风管道或者扁嘴式吹扫头，适配不同的现场送风需求。从安装边界尺寸来看，整个设备的重心落在安装底座的中心区域，横向最大尺寸集中在蜗壳与电机的连接段，安装时只需要预留出接线侧的操作空间和出风口的对接空间即可，不需要额外预留过大的周边间隙，对于设备安装空间紧凑的工位场景适配性极强。在细节结构处理上，所有的壳体转角处都做了圆角过渡，避免应力集中带来的结构形变，电机端的固定螺栓采用沉头式设计，不会突出外壳表面，

　　避免现场安装时与周边构件发生干涉。叶轮与蜗壳内壁之间预留了均匀的转动间隙，既不会出现运转擦碰的问题，也不会因为间隙过大导致气流回流损失风压。这类结构的吹风设备在设计时，还需要考虑不同工况下的动平衡调校，整个叶轮组件的质量分布做了对称处理，能减少高速运转时的振动传递，搭配底座的安装固定结构，运行时的整体稳定性能够满足工业现场长期连续运行的要求。不同于民用吹风机的轻量化设计，这款工业级吹风设备的所有结构件都采用了足够的壁厚设计，能够适应工业现场的轻微磕碰、环境温度波动等复杂工况，不会因为长期运行出现壳体变形、叶轮错位等问题。在实际选型适配时，可以根据现场需要的风压、风量参数，对应调整叶轮的直径、叶片角度以及匹配的驱动功率，这套基础结构可以通过少量的参数调整覆盖多个送风压力档位的需求，不需要重新设计整体的安装接口与外形尺寸，能够大幅降低衍生型号的设计开发周期。
