传感器安装用梯台型焊接支撑框架结构

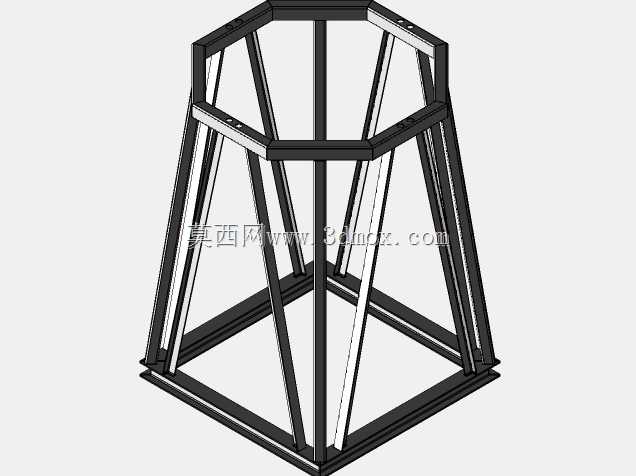

　　在工业现场的多传感器布设场景中，这类梯台型支撑框架的应用十分普遍，不管是产线旁的多维度检测工位、实验室内的传感器标定台架，还是户外环境监测点位的设备承载架，都需要这类刚性足够、安装位充裕的支撑结构来固定检测元件，避免设备运行过程中的振动传导影响传感器检测精度，同时给布线、后期运维预留足够的操作空间。从结构本身来看，这个框架采用上下异径的多边形设计，底部为大尺寸方形边框，直接与地面或者设备基座的安装面贴合，接触面积更大，抗倾覆能力远优于等径的直筒框架，哪怕上方搭载多组不同朝向的传感器，整体重心也能稳定落在底部支撑面范围内，不会因为单侧负载出现倾斜隐患。上部收窄为六边形边框，是为了适配多方向传感器的安装需求，

　　六个平面可以分别固定不同检测方向的传感元件，不需要额外加装角度调整支架就能实现周向360度的检测覆盖，相比圆形安装面，多边形的平面结构更便于传感器安装面的贴合定位，打螺丝固定的时候不需要额外做弧面适配，安装效率能提升不少。框架的斜向支撑采用对称排布的型材构件，每一根斜撑都对应上下边框的连接节点，力的传导路径直接从上部安装位顺着斜撑传递到底部边框，没有多余的受力拐点，整体刚性比单纯靠竖向立柱支撑的结构高很多，哪怕现场有设备运行带来的持续微振，框架本身也不会产生谐振，能保证传感器的检测数据稳定可靠。中间位置额外设置的一圈六边形加强框，是整个结构的关键设计点，它把长斜撑分成了上下两段，有效降低了长型材的长细比，

　　避免斜撑因为长度过大出现失稳变形，同时这个中间框也可以作为走线架的固定位，传感器的线缆可以顺着中间框规整排布，不会垂落影响周边设备运行，也能避免线缆被剐蹭破损。设计这类框架的时候，首先要确认的就是安装边界尺寸，底部方形边框的尺寸要匹配现场预留的安装点位，固定孔位要和基座的预埋孔完全对齐，避免现场二次打孔修改；上部六边形的对边尺寸要根据搭载的传感器数量和单只传感器的安装尺寸来定，要保证相邻传感器安装之后不会出现视野遮挡或者信号干涉；整体高度要结合传感器的检测高度要求来调整，斜撑的倾斜角度不能太小，不然会占用过多底部空间，也不能太大，不然会削弱上部的支撑稳定性，一般控制在15到20度的倾斜区间就能兼顾空间占用和结构强度。

　　所有构件的连接都采用满焊工艺，焊接之后要做整体去应力处理，避免焊接变形导致上下安装面的平面度超差，影响传感器的安装精度；框架的表面要做喷塑或者镀锌处理，根据使用场景的防腐要求选择对应的表面处理工艺，户外使用的话还要额外增加排水孔设计，避免框架内部积水锈蚀。这类支撑框架不需要额外加装移动部件，属于静态承载的工装结构，设计的时候不需要考虑运动干涉问题，核心要把控的就是整体刚性、安装位的平面度、以及运维操作的便利性，比如上部安装位的下方要预留足够的手部操作空间，方便后期拆装传感器、接插线缆，底部边框要预留调节脚杯的安装位，方便现场安装的时候调平整个框架，抵消地面不平整带来的倾斜问题。实际选型使用的时候，要根据搭载的传感器总重量核算型材的壁厚，负载不大的场景可以选用标准方管焊接，负载较大或者有冲击载荷的场景要适当加大型材截面尺寸，或者在斜撑和边框的连接位置增加加强筋板，避免连接节点开裂。和传统的立式单柱支架相比，这种框架式结构的承载能力更强，安装位更多，抗振性能更好，尤其适合多传感器协同检测的工位使用，不管是工业视觉检测的相机支架、环境监测的多参数传感器架，还是实验测试的传感器标定架，都能通过调整框架的尺寸参数来适配具体的使用需求，结构本身的拓展性很强，后期如果需要增加传感器数量，只需要在上部边框或者中间加强框上额外开孔就能加装新的安装位，不需要重新制作整个架体。
