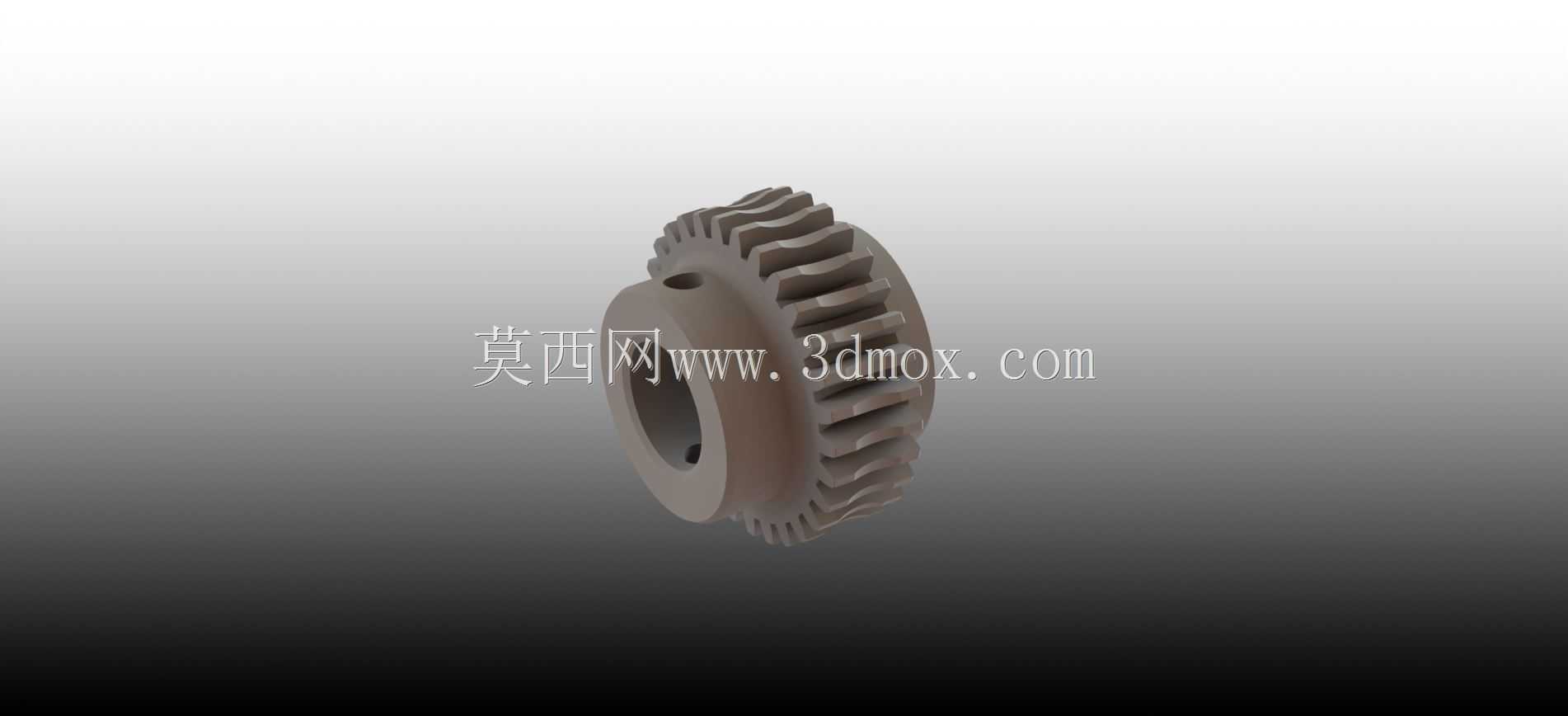

三角带摆动主轴砂光机用塑料蜗轮

　　在木工表面砂光处理的作业场景里，三角带摆动主轴砂光机是完成工件端面、弧面精细打磨的核心设备，这类设备的主轴摆动机构长期处于多粉尘、交变载荷的工作环境，传统金属蜗轮在这类工况下不仅运行噪音大，还容易因粉尘嵌入啮合面出现异常磨损，更换维护成本居高不下。这款适配该类砂光机的塑料蜗轮，正是针对这类工况痛点做的定向结构设计，从啮合特性到安装适配性都完全匹配设备原有传动链路的参数要求，不需要对设备安装位做任何改造就能直接替换原有金属件。

　　从实际功能特性来看，这款塑料蜗轮采用改性耐磨工程塑料材质，自身具备一定的自润滑属性，在啮合传动过程中不需要频繁加注润滑脂就能维持稳定的传动效率，同时塑料材质的阻尼特性可以有效吸收蜗杆传动过程中产生的振动，大幅降低设备运行时的啮合噪音，改善车间作业的声环境。齿轮的齿形参数经过反复校核，模数1、齿数30、压力角20°、节径30mm的参数组合，既保证了和对应蜗杆的啮合重合度，避免传动过程中出现卡顿、跳齿的问题，也能匹配砂光机主轴摆动需要的传动比，让主轴的摆动幅度和频率稳定在工艺要求的区间内，不会因为传动间隙波动导致砂光面出现纹路不均、打磨深浅不一的质量缺陷。

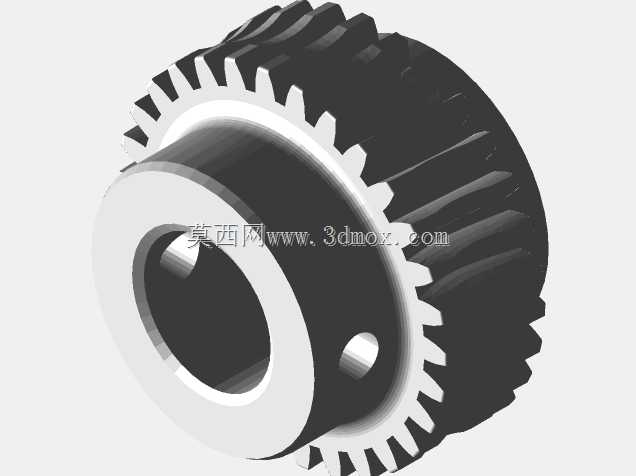

　　设计过程中，工程师重点考量了安装边界的适配性，蜗轮中心的轴孔严格匹配1/2英寸的主轴直径，孔壁的公差控制在过渡配合的区间内，装配时不需要额外做衬套调整就能保证和主轴的同轴度，避免高速摆动时出现偏心晃动。轮体上预留的4mm弹簧销孔，位置经过动平衡校核，安装弹簧销后可以实现蜗轮和主轴的周向固定，能承受主轴摆动过程中产生的交变扭矩，不会出现长期使用后销孔变形、蜗轮和主轴相对打滑的问题。轮体的辐板厚度做了针对性优化，在保证整体结构强度能承受额定传动扭矩的前提下，尽可能降低了轮体自身重量，减少主轴摆动时的惯性负载，降低驱动端的功率损耗。

　　从实际应用的适配场景来看，这款蜗轮除了适配三角带摆动主轴砂光机之外，同参数的轻载传动场景也能通用，比如小型仪器仪表的调节传动机构、小型自动化设备的低速轻载换向传动链路，都可以直接选用这款蜗轮做传动件。塑料材质本身的耐锈蚀特性，也让这款蜗轮可以在湿度较高的打磨作业环境下长期使用，不会像金属蜗轮那样因为车间湿度大、打磨粉尘带水汽出现齿面锈蚀的问题，有效延长了易损件的更换周期。齿面的加工精度控制在GB/T 10095规定的8级精度范围内，啮合侧隙控制在合理区间，既不会因为侧隙过大导致传动回差超标，影响主轴摆动的位置精度，也不会因为侧隙过小出现啮合卡滞、运行温升过高的问题，长时间连续运行也能维持稳定的传动状态。轮体的轮毂部分做了加厚处理，和轴孔的衔接位置做了圆弧过渡，避免应力集中导致轮毂开裂，能承受弹簧销传递的周向冲击力，即使设备出现瞬时过载的情况，也不会轻易出现轮体碎裂的故障。
