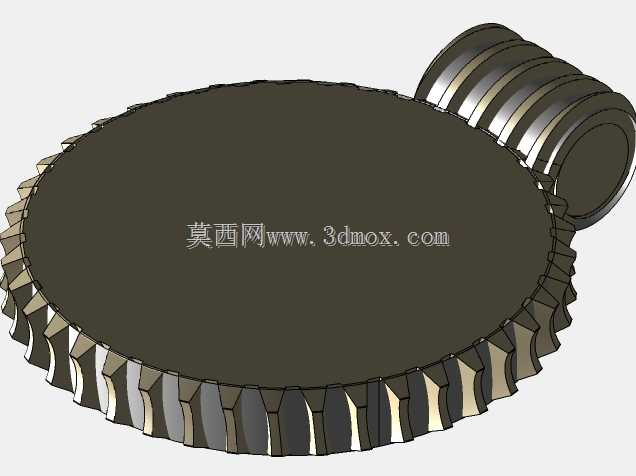

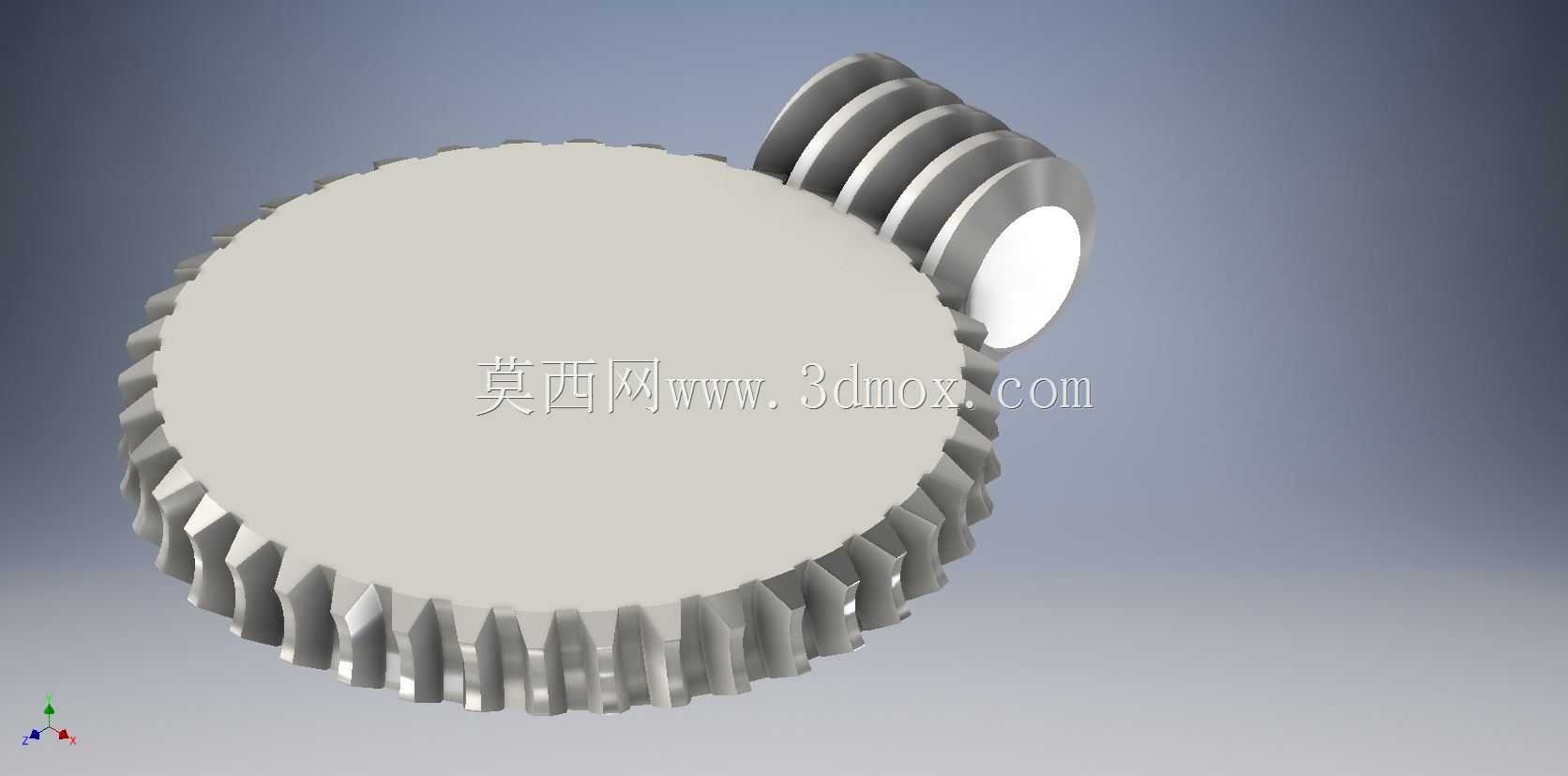

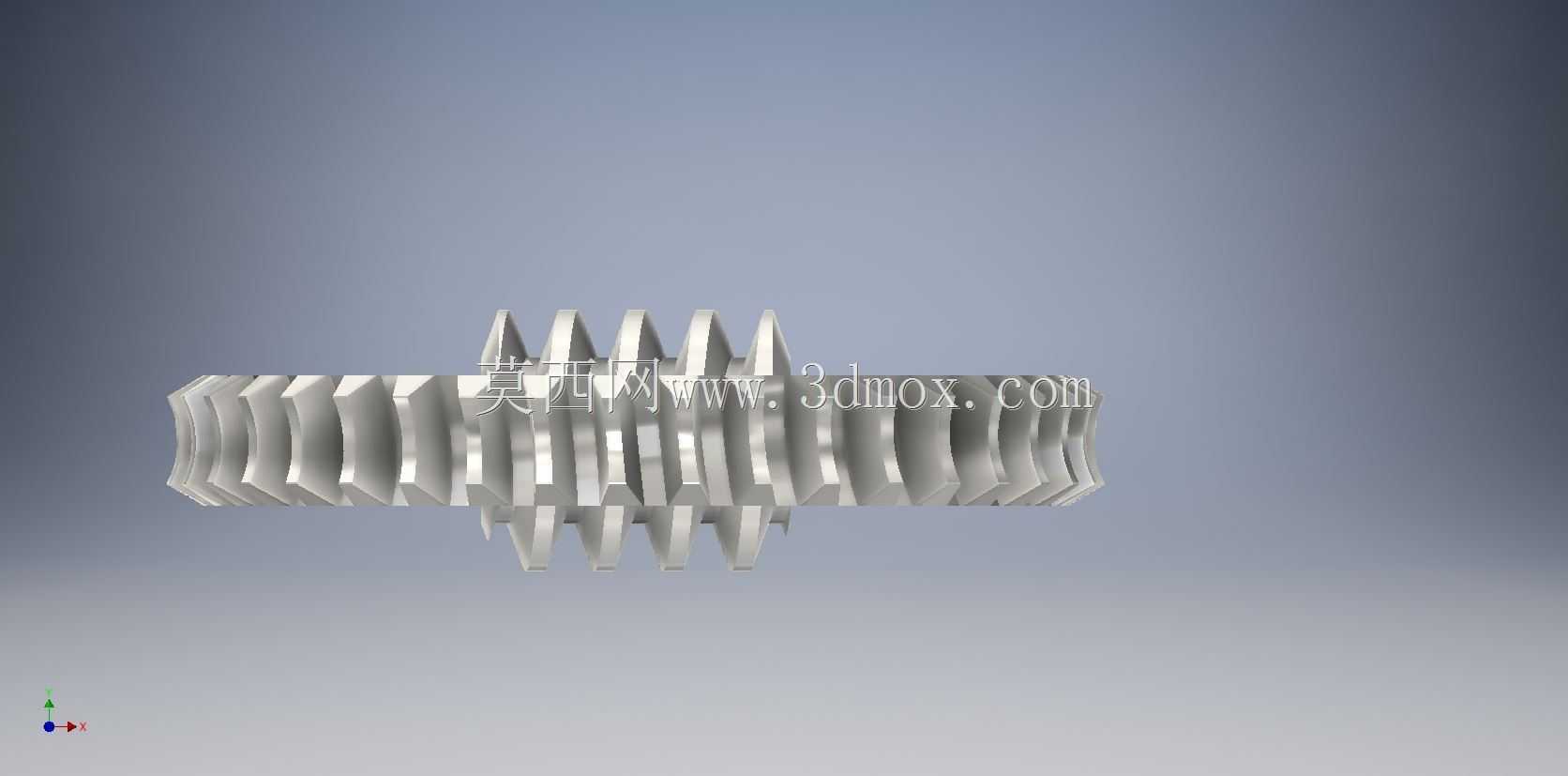

交错轴传动用蜗轮蜗杆啮合结构

　　在自动化生产线的分度转台、输送线的减速驱动单元、小型起重设备的卷扬机构里，这类蜗轮蜗杆啮合结构是解决交错轴动力传递的核心部件，尤其适配输入轴与输出轴空间垂直交错的安装场景，能在极小的安装空间内实现大传动比的动力输出，相比平行轴齿轮组，同等传动比下的结构体积能压缩40%以上，很适合对设备安装空间有严格限制的工位。从实际使用场景来看，这类啮合副常被用在需要反向自锁的传动链路里，比如小型升降设备的驱动端，停机后蜗杆端无法被蜗轮反向驱动，能避免负载下坠的风险，省去额外的制动结构，简化设备整体设计。设计这类结构时，首先要匹配安装空间的边界约束，蜗轮的齿顶圆直径、蜗杆的轴向长度都要严格适配安装腔的内部尺寸，避免和周边的轴承座、端盖、

　　密封件产生干涉；齿形参数的选择要结合负载工况，轻载高速的场景下会选用较小的模数、较多的蜗轮齿数，降低传动过程中的振动与噪音，重载低速的场景则会选用更大的模数，提升轮齿的抗弯曲强度，同时要验算齿面接触应力，避免长期运行后出现点蚀、胶合的失效问题。蜗轮的轮齿采用沿齿宽方向的弧形包覆设计，和蜗杆的螺旋齿面形成线接触，相比普通交错轴斜齿轮的点接触，接触应力分布更均匀，能传递更大的扭矩，同时啮合过程中齿面间存在相对滑动，运行时的平稳性更好，不会出现直齿轮传动的啮合冲击噪音。安装边界上，蜗轮的中心孔要和输出轴的轴径做公差配合，通常选用H7/k6的过渡配合，保证扭矩传递的同轴度，键槽的位置要和输出轴的键位对齐，避免装配时出现错位；

　　蜗杆的两端轴颈要适配支撑轴承的内孔尺寸，轴承位的轴肩高度要符合轴承安装的定位要求，同时要预留出润滑脂的填充空间，齿面啮合区域要保证润滑介质能充分进入，减少齿面磨损。实际选型建模时，要先确定传动比参数，再反推蜗轮的齿数、蜗杆的头数，单头蜗杆能实现更大的传动比，自锁性能更好，但传动效率相对较低，多头蜗杆传动效率更高，但自锁性能会下降，需要结合设备的实际需求做权衡；齿形的建模要严格按照渐开线或者圆弧齿的参数生成，保证啮合时的齿侧间隙在合理范围内，间隙过大会导致传动回程误差过大，影响分度精度，间隙过小则会导致装配困难，运行时齿面卡滞、温升过高。这类结构的外形设计上，蜗轮的轮毂部分要做足够的厚度，保证和输出轴的配合长度，

　　避免运行时出现轮毂开裂的问题，轮缘部分的厚度要结合模数做验算，保证轮齿的支撑强度；蜗杆的轴端要预留出联轴器或者带轮的安装位置，轴端的倒角要符合装配要求，避免装配时刮伤轴承内圈的密封件。在食品包装、医药输送这类对卫生要求较高的设备里，这类蜗轮蜗杆结构常被封装在密闭的减速箱内，采用食品级润滑脂做润滑，避免润滑介质泄漏污染产品，同时蜗轮会选用铜合金材质，蜗杆选用调质钢材质，配对摩擦时的耐磨性能更好，能延长设备的维护周期，减少停机维护的时间成本。建模过程中要注意齿面的曲率连续性，避免出现曲面棱角导致的应力集中，装配时要严格保证蜗轮与蜗杆的中心距公差，中心距偏差过大会导致齿面接触偏载，加速局部齿面的磨损，同时要调整好蜗杆的轴向位置，保证啮合接触斑点位于蜗轮齿面的中部区域，让齿面受力均匀。
