多工位管材定位夹持工装夹具

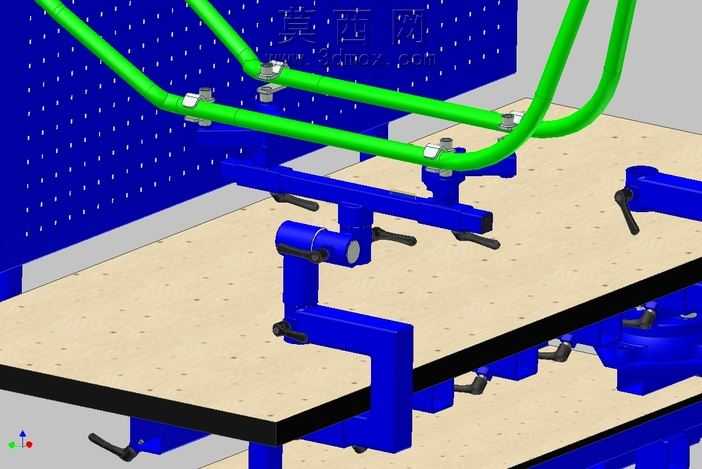

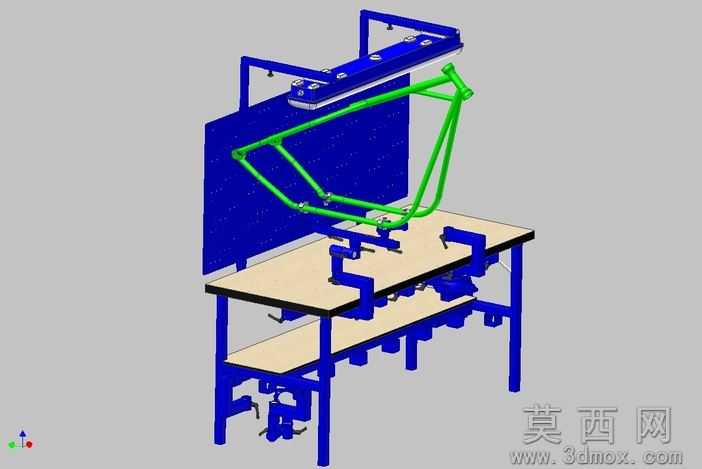

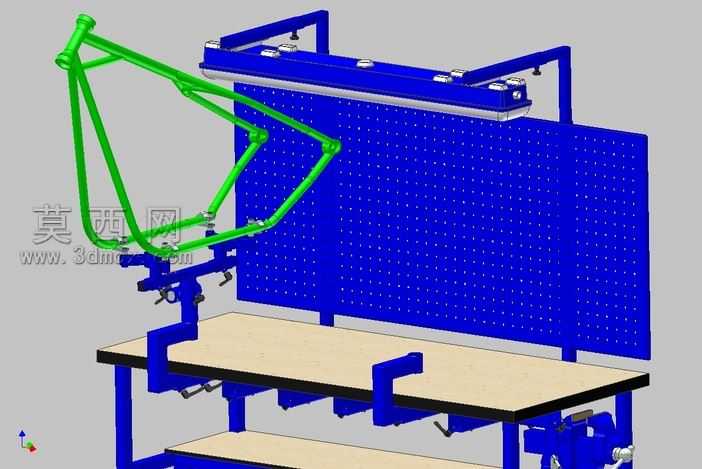

本模型为多工位管材定位夹持工装，采用三维参数化建模完成整体装配设计，建模过程中对各部件的装配公差、运动干涉做了完整校验，确保各夹紧单元动作逻辑顺畅无冲突。模型整体采用模块化设计思路，主体支撑结构选用高强度方钢焊接框架作为承载基体，台面采用高密度耐磨复合板制作，表面均匀排布定位孔系，可适配不同规格夹紧单元的快速移位调整，满足多批次小批量管材类工件的装夹需求。夹紧单元采用摇臂式快速夹钳结构，夹臂部分做了加长延伸设计，可适配大跨度管材的多点同步夹持，夹头位置配置可调式压块，可根据管材外径、夹持面形状更换适配压头，避免装夹过程中划伤工件表面。模型渲染阶段对各部件材质做了区分赋值：支撑框架、夹具体采用喷塑蓝色金属材质，还原工业工装的真实表面质感；被夹持管材采用亮绿色工程塑料材质，与蓝色夹具体形成强烈视觉区分，便于观察装夹位置与夹持状态；台面采用浅米色耐磨板材材质，表面做了细微的粗糙纹理处理，还原实际工作台面的防滑特性。设计过程中充分考虑了工装的人机操作合理性，所有夹钳的操作手柄均朝向操作人员一侧布置，操作行程符合人体工学操作范围，无需过度探身即可完成所有夹紧、松开动作；各夹紧单元的安装座采用可滑移式设计，可沿台面侧边的导轨做横向位置调整，适配不同长度、不同弯曲形态的管材装夹需求，无需重新制作专用工装即可覆盖多种规格工件的装夹作业，大幅降低多品种生产的工装投入成本。模型完整还原了工装的所有细节结构，包括夹钳的锁紧机构、调节螺栓、定位销等细小零部件，各活动部件均保留了正确的运动自由度，可直接用于工装结构验证、作业指导书制作以及生产现场的布局规划参考。
