10kN载荷秦氏液压起重提升装置

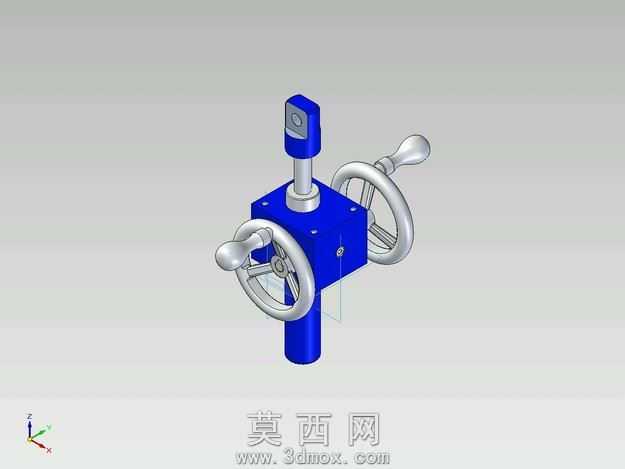

本模型为额定载荷10kN的秦氏类型液压起重装置，属于变异型液压提升设备，整体采用三维参数化建模完成，各部件尺寸经过严谨校核，完全匹配10kN的额定起重载荷要求。建模过程中首先完成核心液压顶升立柱的结构绘制，立柱底部为圆形支撑底座，保证设备放置时的稳定性，中部为方形阀体基座，集成了液压油路的控制结构，顶部为顶升杆与吊具连接端，可适配对应规格的起重吊具完成重物起吊作业。模型两侧对称布置手动操作手轮，手轮采用轮辐式结构设计，握持端做了圆润过渡处理，符合人体工程学操作要求，手轮与阀体内部的齿轮传动结构相连，转动手轮即可驱动液压系统完成顶升或回落动作。渲染阶段对不同部件赋予了差异化材质：阀体基座与手轮主体采用金属蓝色烤漆材质，表面呈现细腻的哑光金属质感，手轮握持端与顶部连接座采用亮面银色金属材质，模拟镀铬零件的光亮效果，液压顶升杆采用抛光不锈钢材质，还原活塞杆的光滑表面特性。结构设计上采用双轮对称驱动布局，相比单轮操作的起重装置，双轮设计可让操作人员在不同方位都能便捷操作，同时对称受力也让阀体内部的传动结构受力更均匀，有效延长设备使用寿命。液压油路集成在方形阀体内部，无需外接复杂管路，整体结构紧凑，适合狭小空间内的重物顶升作业。建模时对所有配合面都做了公差预留，手轮与阀体的连接轴、顶升杆与阀体的密封配合面都按照实际机械加工要求设置了合理间隙，保证模型可直接转化为生产加工图纸，各传动部件的运动关系也在装配环境中做了运动仿真验证，转动手轮时顶升杆可实现平稳的线性升降动作，无卡滞或干涉问题。
