大型龙门式起重提升设备结构设计

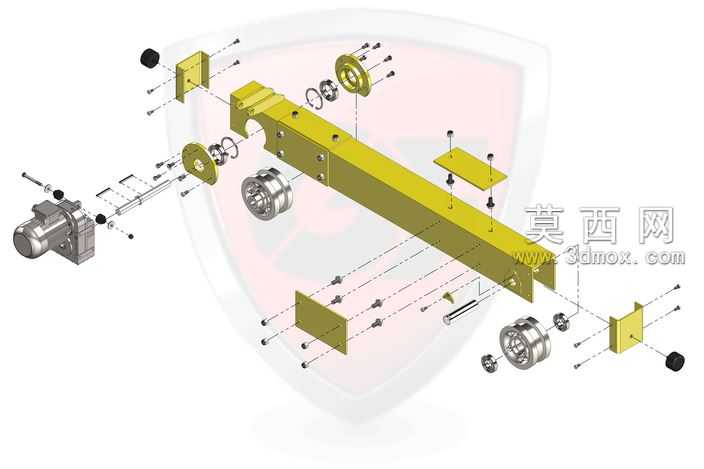

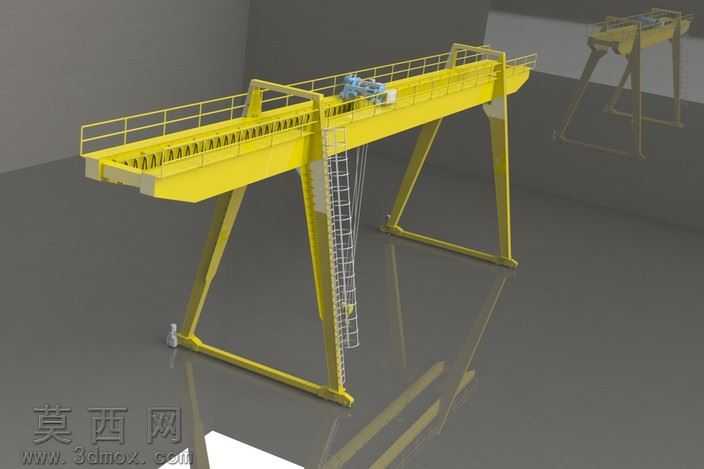

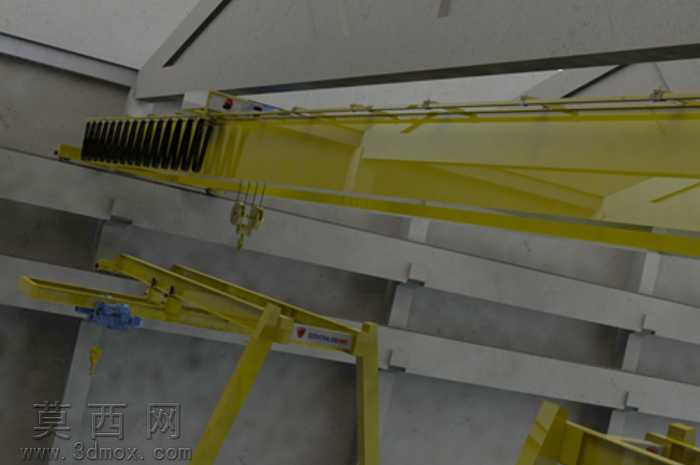

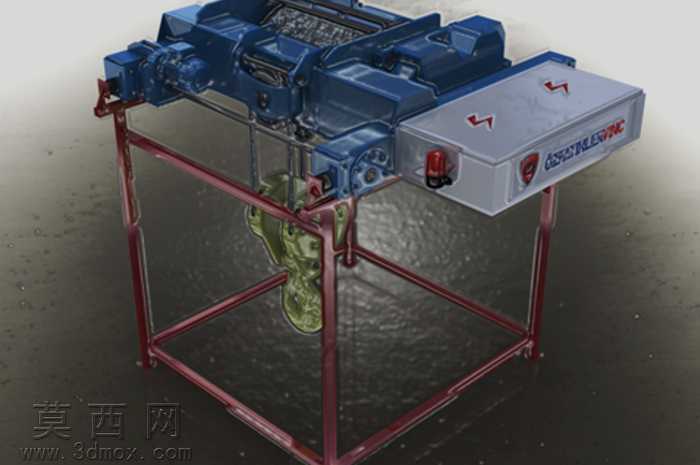

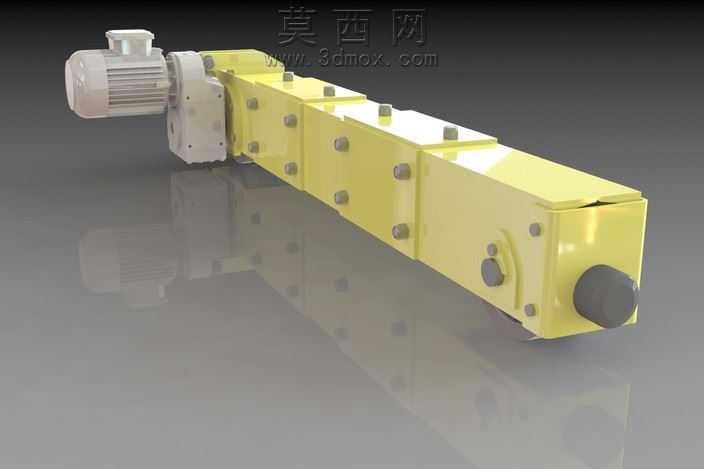

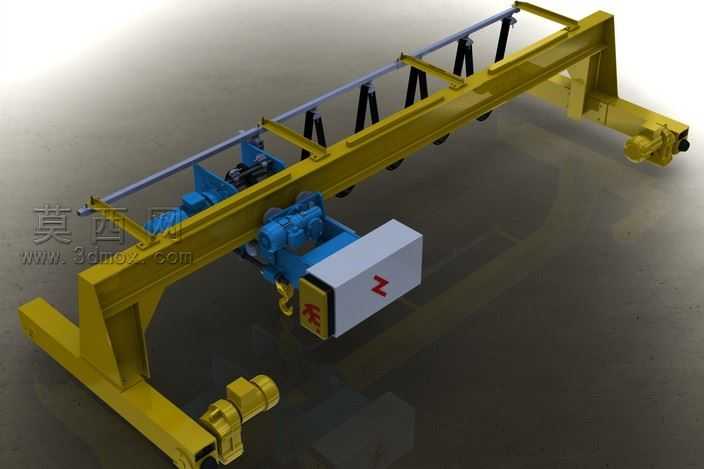

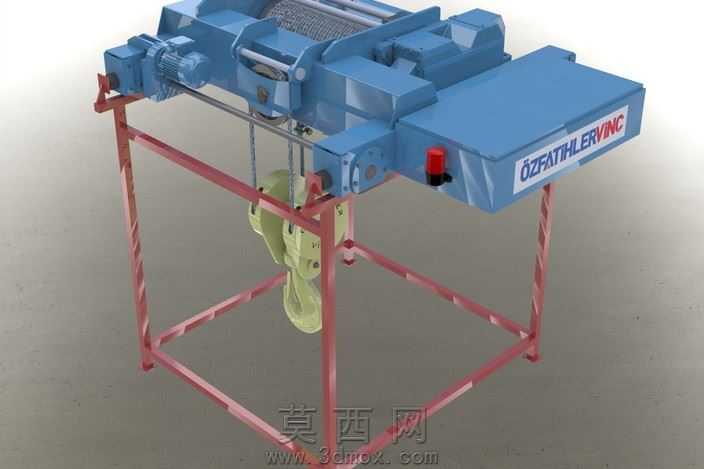

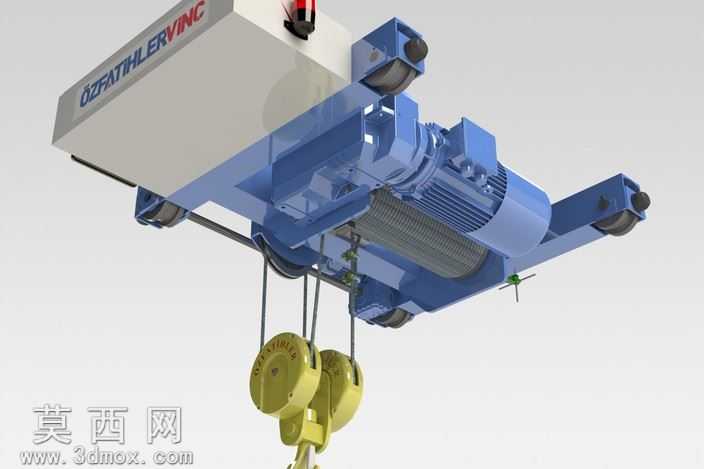

本作品为龙门式起重提升设备的三维设计方案，整体建模过程严格遵循起重设备行业设计规范，在三维软件中完成了从整体骨架到细部零件的全参数化搭建。建模阶段首先确定了设备的整体跨度、起升高度、额定载荷等核心参数，以此为基础搭建主梁、支腿、端梁、起重小车的主体结构框架，所有结构件均按照实际受力工况做了等比例还原，主梁的箱型截面结构、支腿的变截面支撑形态、行走机构的轮组布局都做了精细化建模，没有省略关键的受力连接部位。材质渲染阶段，主体金属结构采用了工业设备常用的亮黄色防锈漆材质，还原了真实起重设备的外观涂装效果，金属表面做了轻微的粗糙度处理，避免过度反光失真，行走轮组、吊钩滑轮组、驱动电机等部件分别赋予了对应的金属、橡胶、工程塑料材质，不同部件的材质区分清晰，能够直观展现设备的材质构成。结构设计上，该设备采用双梁龙门式布局，主梁上方铺设轨道供起重小车横向移动，两侧支腿底部设置行走轮组可沿地面轨道纵向移动，起重小车集成了起升卷扬机构、横向行走驱动机构，吊钩组通过钢丝绳与卷扬机构连接，可实现垂直方向的重物起升作业，整体结构可覆盖矩形作业范围，满足厂区、货场等场景的重物吊装转运需求。设计过程中充分考虑了设备的结构稳定性，支腿与主梁的连接部位做了加强筋结构设计，行走轮组设置了导向限位结构，避免运行过程中出现脱轨风险，起升机构预留了钢丝绳防乱绳、过载保护的安装位置，兼顾了结构实用性与安全设计要求。整体模型装配关系完整，所有运动部件的连接副都按照实际运动逻辑做了约束设置，可直接用于运动仿真验证设备的作业行程与运行干涉情况，也可作为同类起重设备设计的参考方案，为后续的工程图纸输出、结构受力分析提供了完整的三维模型基础。
