双叉式旋转支撑轭结构设计

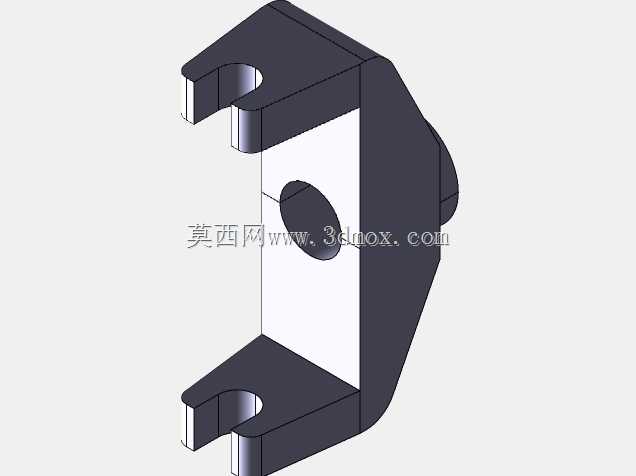

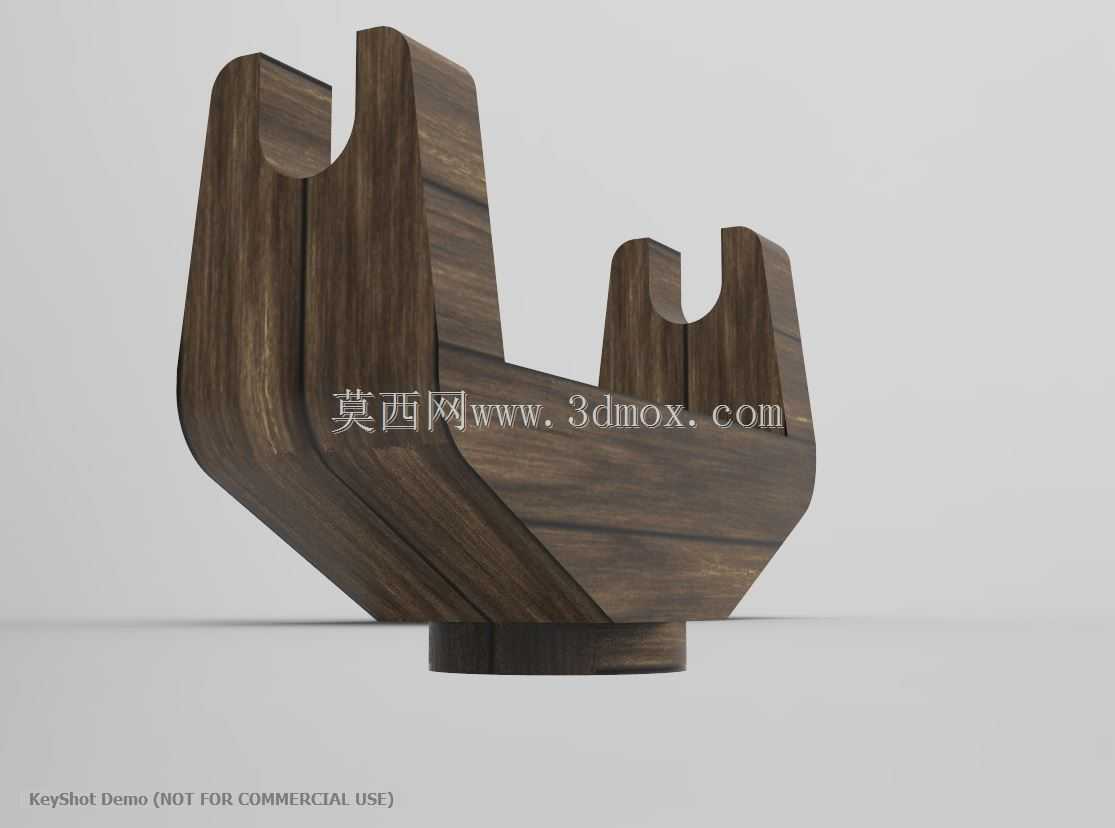

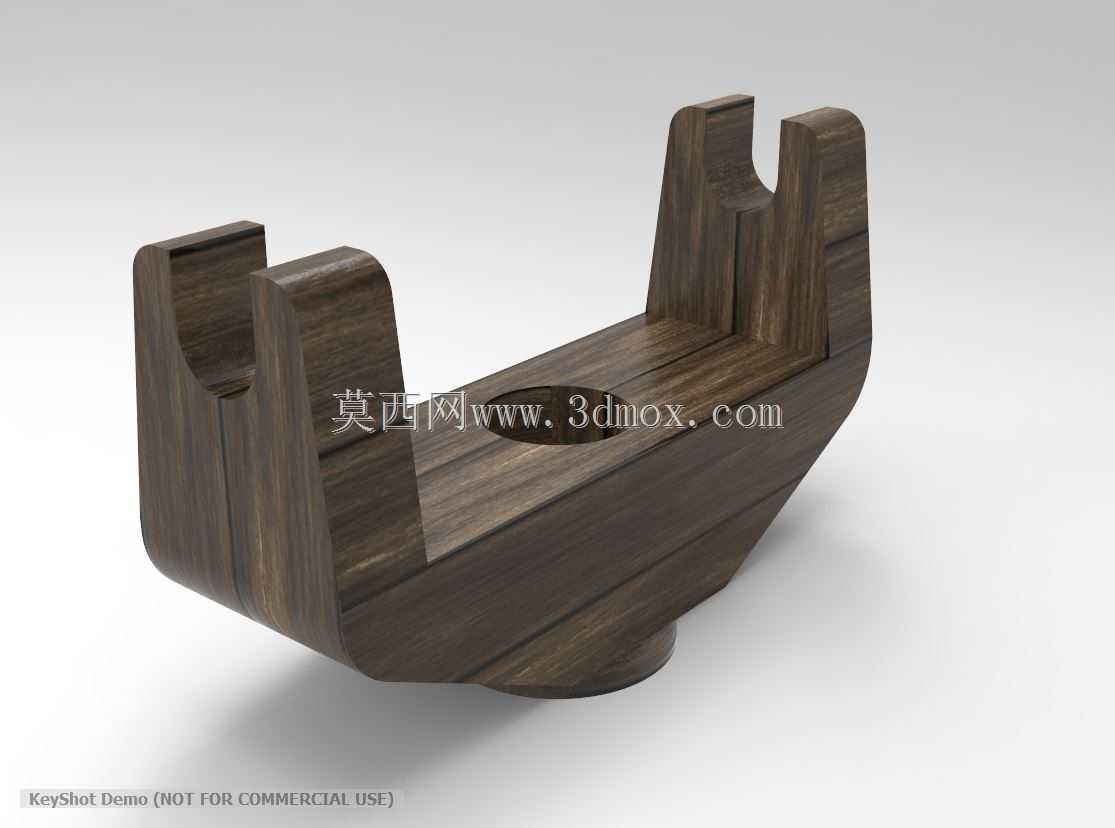

　　在角度传感、扭矩检测类传感设备的装配体系里，这类双叉式旋转轭是承担载荷传递与转动导向的核心衔接构件，日常接触的工业设备转角检测工位、自动化生产线的位置反馈单元、试验台架的角度校准模块中，都能见到这类构件的实际应用，它的核心作用是在传感端与被测转动部件之间建立刚性且可灵活转动的连接路径，既避免转动过程中出现径向窜动影响检测精度，也能抵消装配过程中产生的少量同轴度误差，防止额外的附加弯矩作用在传感元件上造成测量数据漂移甚至元件损坏。从结构形态来看，该构件采用对称双叉臂布局，两个向上延伸的叉臂端部开设U型开口槽，槽体的加工精度直接决定了铰接配合的间隙大小，设计时槽宽的公差带通常控制在H7级别，与配套的铰接销轴采用间隙配合，

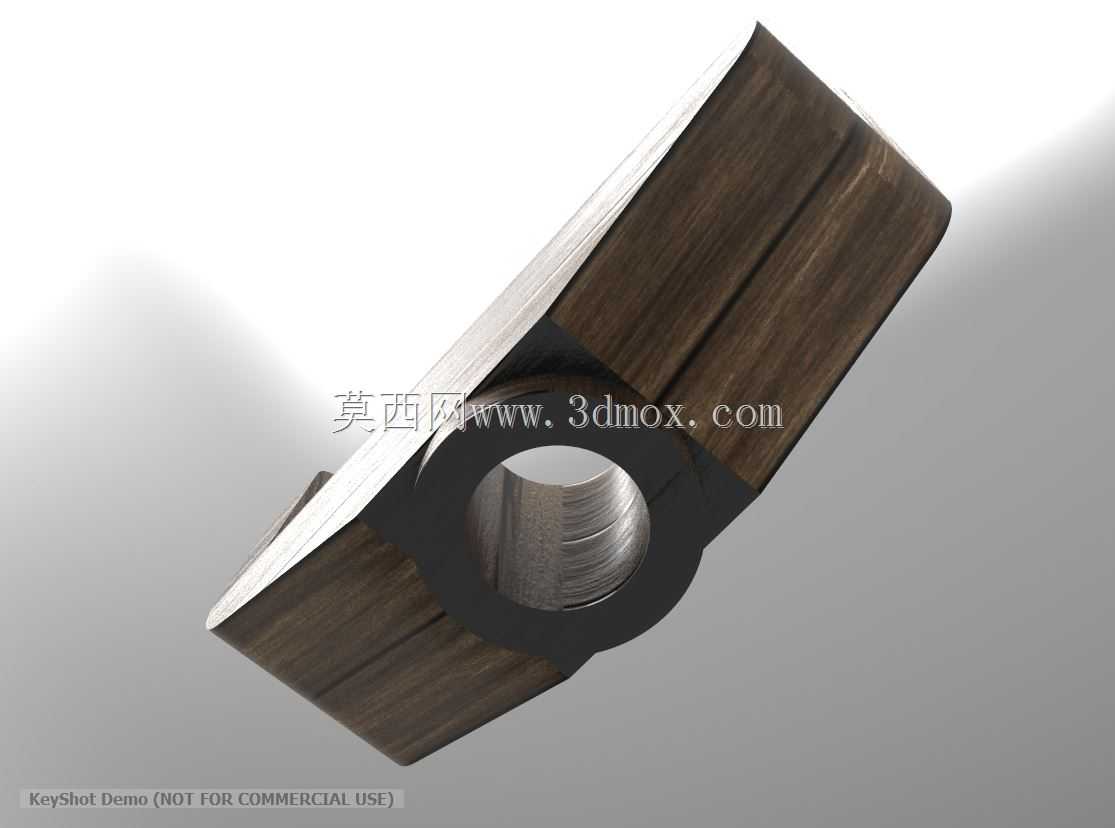

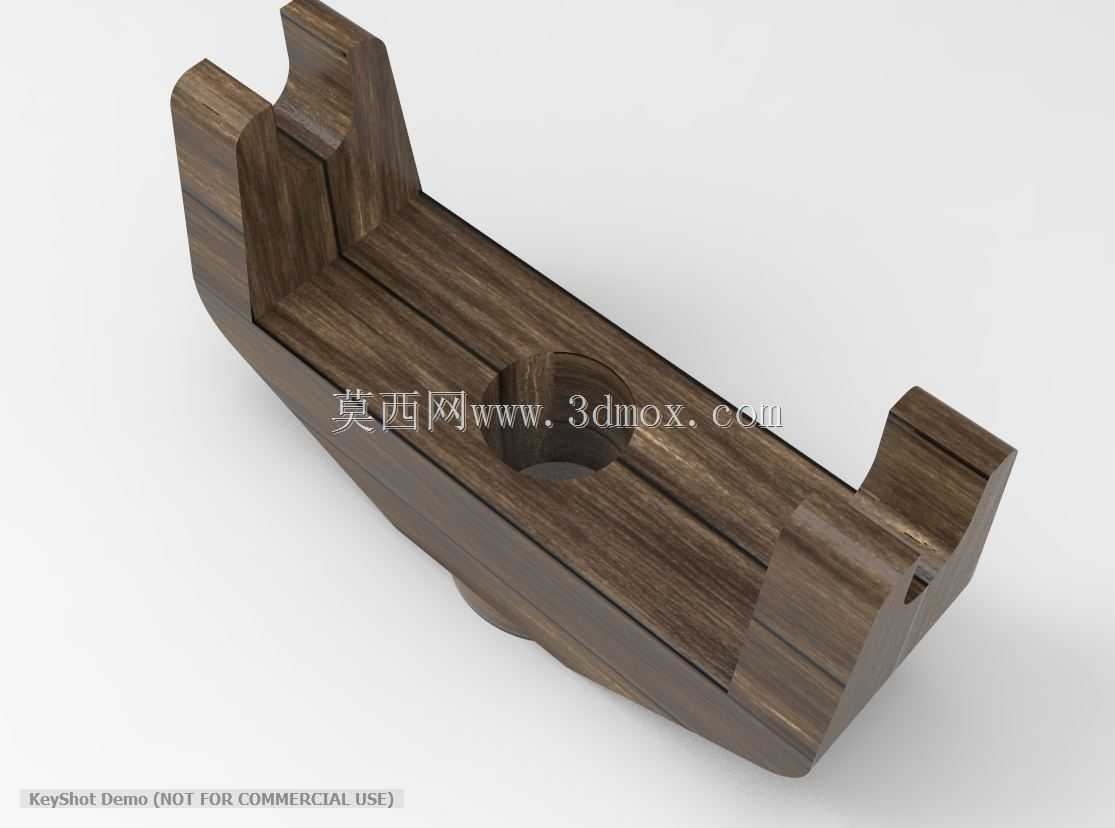

　　保证转动过程无卡滞的同时，将径向跳动量控制在0.02mm以内，满足高精度传感检测的装配要求。叉臂与底部的基座采用一体化成型结构，衔接位置做了大圆弧过渡处理，避免应力集中导致的构件断裂，毕竟这类构件在工作过程中需要反复承受交变载荷，尤其是在设备启停、转动方向切换的瞬间，冲击载荷会直接作用在叉臂与基座的衔接位置，圆弧过渡的设计可以将局部应力峰值降低40%以上，大幅提升构件的疲劳寿命。基座底部设置有圆柱形定位凸台，凸台的直径与传感设备壳体上的安装孔采用过渡配合，装配时凸台插入安装孔后可以快速完成径向定位，不需要额外调整同轴度，凸台中心预留的通孔用于穿设信号线缆或者锁紧螺栓，根据实际安装场景的不同，既可以采用螺栓从下往上穿入锁紧的方式固定，

　　也可以在凸台外周加装紧定螺钉实现周向防转，适配不同规格传感设备的安装需求。设计这类构件时，首先要明确被测转动部件的最大输出扭矩，以此反推叉臂的截面尺寸与材料选型，常规工业场景下采用45号钢调质处理即可满足强度要求，如果是在腐蚀环境或者轻量化要求较高的场景，也可以选用6061铝合金做硬质阳极氧化处理，表面硬度可以达到HV400以上，耐磨性能完全满足长期转动的使用需求。尺寸链核算过程中，要重点关注两个叉臂的对称度、U型槽的中心高度与底部安装凸台的同轴度这几个关键形位公差，对称度偏差超过0.05mm就会导致铰接后转动阻力不均，长期运行会出现单侧磨损加剧的问题；中心高度偏差会直接影响传感元件的初始安装位置，导致检测零点偏移；凸台同轴度不足则会造成整个构件安装后出现偏斜，转动过程中产生周期性的径向力干扰检测信号。实际装配调试时，需要先将底部凸台压入传感设备的安装座，确认端面贴合无间隙后再装入铰接销轴，销轴装入前要涂抹少量低温润滑脂，减少转动过程中的摩擦阻力，装配完成后手动转动轭体，要保证全程无卡滞、无旷量，转动阻力均匀一致，才能接入后续的传动链路。这类构件的外形尺寸没有统一的固定标准，完全根据配套传感设备的规格、被测轴的直径、安装空间的边界条件做针对性设计，通常叉臂的开口宽度比配套销轴直径大0.01-0.03mm，叉臂的厚度根据最大承载扭矩计算，保证在1.5倍额定载荷下不会出现塑性变形，基座的整体轮廓尺寸要小于安装位置的预留空间，

　　边缘与周边其他构件的安全间隙不小于3mm，避免设备运行过程中出现运动干涉。很多新手在设计这类构件时容易忽略叉臂根部的应力集中问题，直接采用直角衔接，在反复交变载荷作用下很容易从根部出现裂纹，甚至发生断裂失效，还有的设计为了追求加工方便，将U型槽的公差放得过大，导致铰接间隙超标，检测信号出现明显的波动，无法满足高精度检测的使用要求。另外在表面处理环节，钢制构件通常做发黑处理即可满足常规防锈需求，如果是在户外或者潮湿环境下使用，则需要做镀锌或者镀镍处理，提升耐腐蚀性能，铝合金构件除了硬质阳极氧化之外，也可以根据外观需求做喷砂处理，提升表面质感的同时进一步增强耐磨性能。从实际使用反馈来看，这种一体化结构的旋转轭相比拼接式结构，装配精度更高、刚性更好，长期使用后的形位公差保持性更优，不需要频繁做校准维护，非常适合在工业传感检测场景下长期稳定运行。
